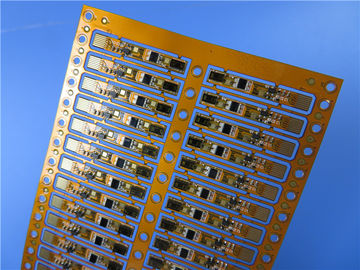

Carte PCB flexible assemblée établie sur le Polyimide (PI) de 0.15mm avec de l'or d'immersion

Carte PCB flexible assemblée établie sur le Polyimide (PI) de 0.15mm avec de l'or d'immersion

  • Carte PCB flexible assemblée établie sur le Polyimide (PI) de 0.15mm avec de l'or d'immersion
  • Carte PCB flexible assemblée établie sur le Polyimide (PI) de 0.15mm avec de l'or d'immersion
  • Carte PCB flexible assemblée établie sur le Polyimide (PI) de 0.15mm avec de l'or d'immersion
  • Carte PCB flexible assemblée établie sur le Polyimide (PI) de 0.15mm avec de l'or d'immersion
  • Carte PCB flexible assemblée établie sur le Polyimide (PI) de 0.15mm avec de l'or d'immersion
  • Carte PCB flexible assemblée établie sur le Polyimide (PI) de 0.15mm avec de l'or d'immersion
  • Carte PCB flexible assemblée établie sur le Polyimide (PI) de 0.15mm avec de l'or d'immersion
  • Carte PCB flexible assemblée établie sur le Polyimide (PI) de 0.15mm avec de l'or d'immersion
Carte PCB flexible assemblée établie sur le Polyimide (PI) de 0.15mm avec de l'or d'immersion
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng Enterprise Limited
Certification: UL
Numéro de modèle: BIC-0826-V8.26
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD20~30
Détails d'emballage: vide
Délai de livraison: 7-8 jours ouvrables
Conditions de paiement: T / T, Paypal
Capacité d'approvisionnement: 45000 morceaux par mois
Contact
Description de produit détaillée
Matériel de conseil: Polyimide (PI) 25um, Shengyi, 60℃ Épaisseur de conseil: 0.15mm +/--10%
Épaisseur extérieure de Cu: 35 um (1 once) Finition extérieure: or d'immersion
Couleur de Coverlay: Jaune Couleur de Silkscreen: blanc
Fonction: Essai électrique de passage de 100%

Profil de produit







1,1 description générale




C'est un type de carte PCB flexible assemblée établie sur le substrat de polyimide avec Tg 60°C

pour l'application du système de son portatif. C'est 2 couches FPC à 0,15 millimètres d'épaisseur, blanc

silkscreen sur les côtés de bâche (de masque de soudure) et l'or coverlay jaunes d'immersion

sur des protections. Le Polyimide comme renfort est au dos d'une extrémité. La matière première est de

Shengyi, conseil entier fournissant 34 PCBs par panneau. Ils sont fabriqués par IPC 6012

Classe 2 utilisant des données fournies de Gerber. Chaque 25 panneaux sont emballés pour l'expédition.







1,2 caractéristiques et avantages


A. excellente flexibilité ;
B. réduction du volume ;
C. réduction de poids ;
D. cohérence d'assemblée ;
E. le processus de SMT est résistant à la soudure de ré-écoulement, résistante à la reprise ;
Gestion d'équipement de F. Comprehensive et entretien et à régulation de processus ;
Inspection de G. Strict WIP et instruction de surveillance aussi bien que de fonctionnement ;
H. l'ordre de petite quantité est accepté ;
I. 12 heures de citation ;
Capacité de J. Prototype PCB ;
K. capacité de production de masse ;






1,3 application




Commutateur en couche mince,
écran tactile/panneau capacitifs,
panneau de câble d'antenne de téléphone portable,
panneau de câble de module de téléphone portable
FFC pour l'équipement industriel de contrôle,
conseil mou à télécommande de contact industriel de contrôle,
Panneau mou de caméra de tablette,
Panneau mou de batterie de tablette,






1,4 fiche technique de paramètre et

Taille de carte PCB : 29 x 4.0mm, 121 PCs de x 75.5mm=34
Nombre de couches 2 couches
Type de conseil Flexbile cirucit
Épaisseur de conseil 0.15mm +/--10%
Matériel de conseil Polyimide (PI) 25um
Fournisseur de matériel de conseil Shengyi
Valeur de Tg de matériel de conseil 60℃

Épaisseur de Cu de PTH 20 um
Thicknes intérieurs de Cu d'Iayer NON-DÉTERMINÉ
Épaisseur extérieure de Cu 35 um (1oz)

Couleur de Coverlay Jaune
Nombre de Coverlay 2
Épaisseur de Coverlay 25 um
Renfort Polyimide 0.3mm

Type d'encre de Silkscreen Taiyo
Fournisseur de Silkscreen Taiyo
Couleur de Silkscreen Blanc
Nombre de Silkscreen 1

Minimum par l'intermédiaire de (millimètre) 0,3
Trace minimum (mil) 8,0
Gap minimum (mil) 7,3

Finition extérieure Or d'immersion
RoHS a exigé Oui
Famability 94-V0

Essai de choc thermique Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique

Passage, 300±5℃, 10 secondes, 3 cycles.

Aucun décollement, aucun boursouflage.

Fonction Essai électrique de passage de 100%
Exécution Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C
Type d'illustration à fournir envoyez le dossier, le Gerber RS-274-X, PCBDOC etc.
Aire de service Dans le monde entier, globalement.
