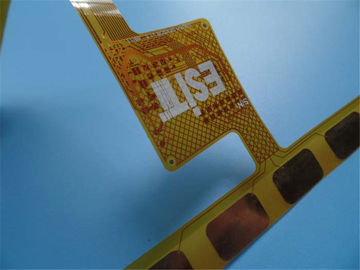

Carte PCB épaisse flexible double face de Coverlay FPC de jaune de PCBs de Polyimide de PCBs 0.15mm

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Bicheng Enterprise Limited
Certification:	UL
Numéro de modèle:	BIC-0277-V2.77

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	USD40~50
Détails d'emballage:	vide
Délai de livraison:	5-6 jours ouvrables
Conditions de paiement:	T / T, Paypal
Capacité d'approvisionnement:	45000 morceaux par mois

Contact

Description de produit détaillée

Matériel de conseil:	Polyimide (PI) 25um ITEQ 60℃	Épaisseur de conseil:	0.15mm +/--10%
Épaisseur extérieure de Cu:	35 um (1 once)	Finition extérieure:	or d'immersion
Couleur de Coverlay:	Jaune	Couleur de Silkscreen:	blanc
Fonction:	Essai électrique de passage de 100%

Profil de produit

1,1 description générale

C'est un type de circuit imprimé flexible pour l'application de l'unité analogique. C'est a

conseil de 2 couches à 0.15mm épais. Le stratifié bas est d'ITEQ, il a fabriqué

par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. L'or d'immersion est appliqué

sur les protections. Stiffner est appliqué sur la cloison de connecteur.

1,2 caractéristiques et avantages

A. excellente flexibilité
B. réduction du volume
C. réduction de poids
D. cohérence d'assemblée
E. fiabilité accrue
F. contrôlabilité de conception électrique de paramètre
G. L'extrémité peut être entière soudée
H. option de matériel
I. coût bas
J. Continuity du traitement
K. Focus sur le bas à la production de masse moyenne
L. High-technology

1,3 application

Commutateur en couche mince, panneau de câble d'antenne de téléphone portable, navigation de GPS d'automobile

panneau de câble

1,4 fiche technique de paramètre et

Nombre de couches	2
Type de conseil	Flexbile cirucit
Épaisseur de conseil	0.15mm +/--10%
Matériel de conseil	Polyimide (PI) 25um
Fournisseur de matériel de conseil	ITEQ
Valeur de Tg de matériel de conseil	60℃

Épaisseur de Cu de PTH	≥20 um
Thicknes intérieurs de Cu d'Iayer	NON-DÉTERMINÉ
Épaisseur extérieure de Cu	35 um (1oz)

Couleur de Coverlay	Jaune
Nombre de Coverlay	2
Épaisseur de Coverlay	25 um
Renfort	200 um

Type d'encre de Silkscreen	IJR-4000 MW300
Fournisseur de Silkscreen	TAIYO
Couleur de Silkscreen	Blanc
Nombre de Silkscreen	2

Trace de Mininum (mil)	4 mil
Gap minimum (mil)	4 mil

Finition extérieure	Or d'immersion
RoHS a exigé	Oui
Famability	94-V0

Essai de choc thermique	Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique	Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage.
Fonction	Essai électrique de passage de 100%
Exécution	Conformité à IPC-A-600H et Classe 2 d'IPC-6013C

1,5 mur de trou de Microsection (um)

Épaisseur de Cu de mur de trou			≥20 um	Rugosité de Cu de mur de trou			≤25.4 um
NON.	A	B	C	D	E	F	Avenue
1	22,310	22,150	22,320	22,150	22,350	22,150	22,238

1,6 unité de dimension d'ensemble : millimètre

NON.	Dimension requise (toerance)		Dimension réelle
1	110,00	±0.13	110,12	110,01	110,09	110,08
2	145,00	±0.13	145,01	145,15	145,12	145,02

1,7 taille de trou et dimension de fente (millimètre)

NON.	Dimension de Requerment (tolérance)		PTH/NPT	Dimension réelle
1	0,300	±0.075	Y	par l'intermédiaire de	par l'intermédiaire de	par l'intermédiaire de	par l'intermédiaire de
2	0,400	±0.075	Y	par l'intermédiaire de	par l'intermédiaire de	par l'intermédiaire de	par l'intermédiaire de
3	0,610	±0.075	Y	par l'intermédiaire de	par l'intermédiaire de	par l'intermédiaire de	par l'intermédiaire de
