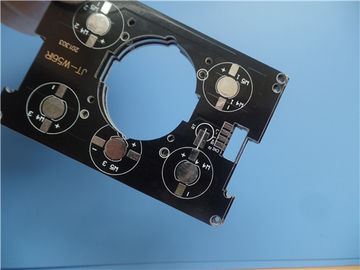

Circuit imprimé en aluminium avec circuit imprimé simple face à noyau métallique HASL

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Bicheng Enterprise Limited
Certification:	UL
Numéro de modèle:	BIC-0059-V5.9

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	USD40~50
Détails d'emballage:	vide
Délai de livraison:	5-6 jours ouvrables
Conditions de paiement:	T / T, Paypal
Capacité d'approvisionnement:	45000 morceaux par mois

Contact

Description de produit détaillée

conduction thermique:	1W/MK matériel diélectrique, MCPCB	Taille finale de carte PCB:	1.6mm ±0.16
Aluminium final externe:	1 once	Finition extérieure:	Soudure d'air chaud
Couleur de masque de soudure:	Black	Couleur de légende composante:	blanc
test:	Expédition antérieure d'essai électrique de 100%

Profil de produit

1,1 description générale

C'est un type de carte PCB d'aluminium pour l'application du pont en redresseur. Il est un à une seule couche

Conseil de MCPCB à 1,6 millimètres d'épaisseur avec la conduction thermique 2W/MK. Le plat en aluminium

est d'ITEQ, de masque de soudure et de silkscreen de Taiyo. Il a fabriqué par classe d'IPC 6012

2 utilisant des données fournies de Gerber. 25 conseils sont emballés séparément.

1,2 caractéristiques et avantages

A. processus de SMT.
B. la dissipation thermique efficace réduit la température de fonctionnement du module et

prolonge la durée de vie.
C. la densité et la fiabilité de puissance sont améliorées vers le haut de 10%.
D. réduisez la dépendance des radiateurs et de tout autre matériel (interface thermique y compris

matériaux),
E. Reduce le volume du produit,
F. Reduce le coût du matériel et de l'assemblée,
Instruction (MI) de fabrication de G. Right,
Gestion d'équipement de H. Comprehensive et entretien et à régulation de processus,
Inspection d'I. Strict WIP et instruction de surveillance aussi bien que de fonctionnement,
J. Aucun MOQ, coût bas pour des prototypes et échantillons.
Le K. 1-10 morceaux sont offerts en vente.
Approbations de L. International

1,3 application

Amplificateur de puissance, conducteur de moteur, dispositif d'alimentation d'énergie, lampe fluorescente

1,4 fiche technique de paramètre et

TAILLE DE CARTE PCB	95 x 64mm=1PCS
TYPE DE CONSEIL	Carte PCB d'aluminium, carte PCB d'IMS
Nombre de couches	Carte PCB à simple face
Composants extérieurs de bâti	OUI
Par des composants de trou	NON
EMPILEMENT DE COUCHE	cuivre ------- 35um (1oz)
	Matériel 1W/MK diélectrique
	Aluminium 5052
TECHNOLOGIE
Trace et espace minimum :	40 mil /-mil
Trous minimum/maximum :	2.0 / 4,0 millimètres
Nombre de différents trous :	2
Nombre de forages :	14
Résistance thermique (°C/W)	≤0.45
Tension claque (volts continu)	4000
Contrôle d'impédance	non
MATÉRIEL DE CONSEIL
Conduction thermique	1W/MK matériel diélectrique, MCPCB
Aluminium final externe :	1oz
Aluminium final interne :	0oz
Taille finale de carte PCB :	1.6mm ±0.16
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure	Soudure d'air chaud
Le masque de soudure s'appliquent à :	Dessus. minimum de 12µm.
Couleur de masque de soudure :	Noir
Type de masque de soudure :	LPSM
CONTOUR/CUTTING	Acheminement
REPÉRAGE
Côté de légende composante	DESSUS
Couleur de légende composante	Blanc
Nom ou logo de fabricant :	Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE	non par l'intermédiaire de
ESTIMATION DE FLAMIBILITY	Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble :	0,0059" (0.15mm)
Électrodéposition de conseil :	0,0030" (0.076mm)
Tolérance de perceuse :	0,002" (0.05mm)
ESSAI	Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR	dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE	Dans le monde entier, globalement.
