Lieu d'origine: | La Chine |
Nom de marque: | Bicheng Enterprise Limited |
Certification: | UL |
Numéro de modèle: | BIC-0118-V1.18 |
Quantité de commande min: | 1 |
---|---|
Prix: | USD40~50 |
Détails d'emballage: | vide |
Délai de livraison: | 4-5 jours ouvrables |
Conditions de paiement: | T / T, Paypal |
Capacité d'approvisionnement: | 45000 morceaux par mois |
Noyau en aluminium: | 1W / Matériel diélectrique 75um de Mk | Taille finale de carte PCB: | 1.6mm ±0.16 |
---|---|---|---|
Aluminium final externe: | 1oz | Finition extérieure: | Mise à niveau de soudure d'air chaud (HASL), sans plomb |
Couleur de masque de soudure: | blanc | Couleur de légende composante: | Black |
test: | Expédition antérieure d'essai électrique de 100% |
Profil de produit
1,1 description générale

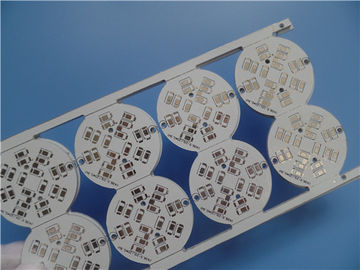

C'est un type de carte PCB d'aluminium pour l'application de l'éclairage Led. Il est un à une seule couche
Conseil de MCPCB à 1,6 millimètres d'épaisseur avec 1 conduction thermique de W/MK. Le plat en aluminium
est d'ITEQ, de masque de soudure et de silkscreen de Taiyo. Il a fabriqué par classe d'IPC 6012
2 utilisant des données fournies de Gerber. 20 panneaux sont emballés pour l'expédition.
1,2 caractéristiques et avantages
A. combinaison d'optimisation de circuit de puissance et de circuit de commande,
B. remplacez le substrat en céramique fragile et obtenez une meilleure longévité mécanique,
C. diffusion de la chaleur efficace dans la conception du circuit,
D. réduisez la température de fonctionnement de l'équipement,
E. améliorez la densité de puissance et la fiabilité du dispositif,
F. prolongez la durée de vie du produit,
G. redressez l'instruction (MI) de fabrication,
H. le processus entier de fabrication sont totalement commandé.
I. expédition porte-à-porte de DDU avec des frais de transport concurrentiels,
Méthode d'expédition de J. Diversified
K. prix concurrentiel
L. ingénieurs professionnels et expérimentés
1,3 application
Carte PCB d'aluminium de module, module d'alimentation, équipement de bureautique, éclairage extérieur
1,4 fiche technique de paramètre et
TAILLE DE CARTE PCB | 160 x 83 mm=8 PCS (diamètre simple de conseil 38 millimètres) |
TYPE DE CONSEIL | Carte PCB d'aluminium, carte PCB d'IMS, MCPCB |
Nombre de couches | Carte PCB à simple face |
Composants extérieurs de bâti | OUI |
Par des composants de trou | NON |
EMPILEMENT DE COUCHE | cuivre ------- 35um (1oz) |
1W/MK matériel diélectrique 75um | |
Aluminium 6061 1.6mm | |
TECHNOLOGIE | |
Trace et espace minimum : | 39.37mil/38mil |
Trous minimum/maximum : | 2 |
Nombre de différents trous : | 1 |
Nombre de forages : | 4 |
Nombre de fentes fraisées : | 0 |
Nombre de coupes-circuit internes : | 0 |
Contrôle d'impédance | non |
MATÉRIEL DE CONSEIL | |
Noyau en aluminium : | 1W / Matériel diélectrique 75um de Mk |
Résistance thermique (°C/W) | ≤0.45 |
Tension claque (volts continu) | 4000 |
Aluminium final externe : | 1oz |
Aluminium final interne : | 0oz |
Taille finale de carte PCB : | 1.6mm ±0.16 |
ÉLECTRODÉPOSITION ET REVÊTEMENT | |
Finition extérieure | Mise à niveau de soudure d'air chaud (HASL), sans plomb, Sn>=2.54µm |
Le masque de soudure s'appliquent à : | DESSUS, minimum 12micron |
Couleur de masque de soudure : | Blanc, Taiyo PSR400 WT02 |
Type de masque de soudure : | LPSM |
CONTOUR/CUTTING | Acheminement |
REPÉRAGE | |
Côté de légende composante | DESSUS |
Couleur de légende composante | Noir |
Nom ou logo de fabricant : | Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged |
PAR L'INTERMÉDIAIRE DE | Non plaqué dans tout le trou (NPTH) |
ESTIMATION DE FLAMIBILITY | Approbation mn de l'UL 94-V0. |
TOLÉRANCE DE DIMENSION | |
Dimension d'ensemble : | 0,0059" |
Électrodéposition de conseil : | 0,0029" |
Tolérance de perceuse : | 0,002" |
ESSAI | Expédition antérieure d'essai électrique de 100% |
TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
AIRE DE SERVICE | Dans le monde entier, globalement. |
