Brève introduction
Le matériel à haute fréquence de circuit de RO4350B est hydrocarbure renforcé de verre/stratifiés en céramique (pas PTFE) conçus pour la représentation sensible, applications commerciales à fort débit. Actuellement le double a dégrossi et les cartes PCB de RO4350B multicouche sont disponibles à la société de Bicheng. Doublez la carte PCB de RO4350B dégrossie avec l'épaisseur 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) et 60mil (1.524mm) sont les best-sellers. Nous fournissons des courses de prototype, de petits groupes et des services de production de masse.
Avantages
1) Excellente représentation à haute fréquence due à la basses tolérance et perte diélectriques ;
2) Excellente stabilité dimensionnelle.
3) Bas coefficient thermique de constante diélectrique ;
4) Basse expansion d'axe des z ;
5) Bas coefficient d'expansion de dans-avion ;
6) Fréquence électrique stable de verus de propriétés ;
Applications
1) Atténuateur, induction automatique de porte ;
2) LNB pour les satellites directs d'émission ;
3) Antenne de microruban, spectre étalé ;
4) Microruban et antennes de station de base et amplificateurs de puissance cellulaires ;
5) Étiquettes d'identifications de rf
6) Systèmes de communication de spectre étalé
7) Amplificateur de tronc, module etc. de diviseur.

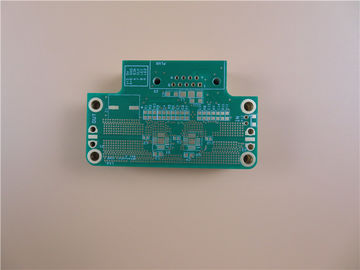

Cas de carte PCB : Double carte PCB de couche sur 30 mil RO4350B avec l'immersion ROHS conforme
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
C'est un type de double carte PCB dégrossie établie sur le substrat à haute fréquence avec Tg 288°C pour l'application de l'atténuateur de WiFi. C'est de 0,8 millimètres d'épaisseur, silkscreen blanc au-dessus de masque vert de soudure. Tous les via sont ouverts d'air. Des protections sont couvertes par l'or d'immersion. La matière première est employée de Rogers RO4350B, conseil entier fournissant 1 carte PCB. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 panneaux sont emballés pour l'expédition.
Caractéristiques et avantages
RO4350B montre une constante diélectrique stable sur une large plage de fréquence. Ceci lui fait un substrat idéal pour des applications à bande large ;
Tg > ℃ 280 ;
Fréquence électrique stable de verus de propriétés ;
Bas coefficient thermique de constante diélectrique ;
Basse expansion d'axe des z ;
Haut solderability, aucun soumettre à une contrainte des cartes et moins de contamination de la surface de carte PCB ;
Le processus de SMT est résistant à la soudure de ré-écoulement, résistante à la reprise ;
capacité de mois de 30000 mètres carrés ;
Application
L'antenne de GPS, coupleur directionnel, spectre étalé, tour a monté l'amplificateur
Fiche technique de paramètre et
| TAILLE DE CARTE PCB |
65 x 32mm=1PCS |
| TYPE DE CONSEIL |
Le double a dégrossi carte PCB |
| Nombre de couches |
2 couches |
| Composants extérieurs de bâti |
OUI |
| Par des composants de trou |
OUI |
| EMPILEMENT DE COUCHE |
cuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate |
| RO4350B 0.762mm |
| cuivre ------- 35um (1oz) + couche de BOT de plat |
| TECHNOLOGIE |
|
| Trace et espace minimum : |
mil 5,5 mils/5 |
| Trous minimum/maximum : |
0,3 millimètres/5,2 millimètres |
| Nombre de différents trous : |
9 |
| Nombre de forages : |
102 |
| Nombre de fentes fraisées : |
0 |
| Nombre de coupes-circuit internes : |
0 |
| Contrôle d'impédance : |
non |
| Nombre de doigt d'or : |
0 |
| MATÉRIEL DE CONSEIL |
|
| En verre époxy : |
RO4350B Tg280℃, heu<3>
|
| Aluminium final externe : |
1,5 onces |
| Aluminium final interne : |
NON-DÉTERMINÉ |
| Taille finale de carte PCB : |
0,8 millimètres ±10% |
| ÉLECTRODÉPOSITION ET REVÊTEMENT |
|
| Finition extérieure |
Or d'immersion |
| Le masque de soudure s'appliquent à : |
DESSUS, minimum 12micron |
| Couleur de masque de soudure : |
Le vert, PSR-2000GT600D, Taiyo a fourni. |
| Type de masque de soudure : |
LPSM |
| CONTOUR/CUTTING |
Acheminement |
| REPÉRAGE |
|
| Côté de légende composante |
DESSUS |
| Couleur de légende composante |
Blanc, IJR-4000 MW300, marque de Taiyo |
| Nom ou logo de fabricant : |
Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged |
| PAR L'INTERMÉDIAIRE DE |
Plaqué par le trou (PTH), taille minimum 0.3mm. Masque de soudure découvert |
| ESTIMATION DE FLAMIBILITY |
Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION |
|
| Dimension d'ensemble : |
0,0059" |
| Électrodéposition de conseil : |
0,0029" |
| Tolérance de perceuse : |
0,002" |
| ESSAI |
Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR |
dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE |
Dans le monde entier, globalement. |
Au sujet de nous
Basé en Chine, la carte PCB de Bicheng adhère à la philosophie d'aider les sociétés petites et moyennes réduisent leur coût et temps passés sur la carte PCB. Nous fournissons un grand choix de produits de carte PCB pour satisfaire les exigences.
Nos capacités 2019 de cartes d'entraînement
Vias aveugles, vias enterrés
Carte PCB de câble
Le cuivre lourd embarque 12oz
Haut Tg, matériel élevé de CTI
Hybride FR-4 et matériel à haute fréquence
Carte PCB commandée d'impédance
Classe 2, classe 3 d'IPC d'IPC
Carte PCB sans plomb (RoHS conforme)
PCBs multicouche au cuivre 32+ pose des conseils
Carte PCB de noyau en métal (MCPCB)
Matériaux de carte PCB – FR-4, Polyimide, Rogers et plus
Fabricant conforme de carte PCB de RoHS
Carte PCB rigide de câble
Carte PCB de rf/carte PCB de haute fréquence
À travers-trou, BGA, doigt d'or, dôme de bord
Par l'intermédiaire-dans-protection, vias remplis
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL certifiée
Nos services
Foyer sur des prototypes, petits groupes, production de masse
Le revirement rapide, doublent la carte PCB dégrossie 24 heures de disponible.
