Brève introduction
Le matériel à haute fréquence de circuit de RO4350B est hydrocarbure renforcé de verre/stratifiés en céramique (pas PTFE) conçus pour la représentation sensible, applications commerciales à fort débit. Actuellement le double a dégrossi et les cartes PCB de RO4350B multicouche sont disponibles à la société de Bicheng. Doublez la carte PCB de RO4350B dégrossie avec l'épaisseur 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) et 60mil (1.524mm) sont les best-sellers. Nous fournissons des courses de prototype, de petits groupes et des services de production de masse.
Avantages
1) Excellente représentation à haute fréquence due à la basses tolérance et perte diélectriques ;
2) Excellente stabilité dimensionnelle.
3) Bas coefficient thermique de constante diélectrique ;
4) Basse expansion d'axe des z ;
5) Bas coefficient d'expansion de dans-avion ;
6) Fréquence électrique stable de verus de propriétés ;
Applications
1) Atténuateur, induction automatique de porte ;
2) LNB pour les satellites directs d'émission ;
3) Antenne de microruban, spectre étalé ;
4) Microruban et antennes de station de base et amplificateurs de puissance cellulaires ;
5) Étiquettes d'identifications de rf
6) Systèmes de communication de spectre étalé
7) Amplificateur de tronc, module etc. de diviseur.

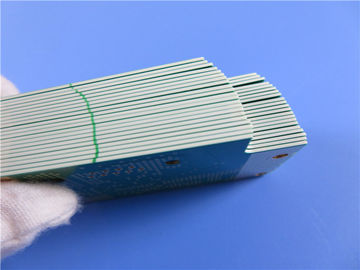

Cas de carte PCB : Carte PCB d'or d'immersion sur 30 mil RO4350B avec de doubles couches
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
C'est un type de double carte PCB dégrossie établie sur le substrat à haute fréquence avec Tg 288°C pour l'application du module de 4G WiFi. C'est de 0,8 millimètres d'épaisseur, silkscreen blanc au-dessus de masque vert de soudure. Tous les via sont ouverts d'air. Des protections sont plaquées par l'or d'immersion. La matière première est employée de Rogers RO4350B, conseil entier fournissant 1 carte PCB. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 panneaux sont emballés pour l'expédition.
Caractéristiques et avantages
La constante diélectrique (DK) est basse et stable, ainsi la transmission de signal est bonne sans tarder ;
Le décollement de l'aluminium de cuivre ne sera pas provoqué par le changement du froid et de la chaleur dus à la compatibilité avec le coefficient de dilatation thermique d'aluminium de cuivre ;
Excellente stabilité dimensionnelle ;
Bonne résistance de température à hautes températures et basse (- 192℃-260℃) ;
UL identifiée et RoHS Directive-conforme ;
Essai électrique et essai à haute tension ;
Essai de contrôle d'impédance et essai de soudure-capacité ;
Micro-section et test de tension thermique ;
L'essai de fiabilité, l'essai de résistance d'isolation et la contamination ionique examinent ;
Rencontrer votre carte PCB a besoin du prototype à la production en série ;
Application
Amplificateur à faible bruit, capteurs acoustiques de détection, émetteurs optoélectroniques, antenne 4G
Fiche technique de paramètre et
| TAILLE DE CARTE PCB |
67 x 33mm=1PCS |
| TYPE DE CONSEIL |
Le double a dégrossi carte PCB |
| Nombre de couches |
2 couches |
| Composants extérieurs de bâti |
OUI |
| Par des composants de trou |
OUI |
| EMPILEMENT DE COUCHE |
cuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate |
| RO4350B 0.762mm |
| cuivre ------- 35um (1oz) + couche de BOT de plat |
| TECHNOLOGIE |
|
| Trace et espace minimum : |
mil 5 mils/4,5 |
| Trous minimum/maximum : |
0,3 millimètres/4,6 millimètres |
| Nombre de différents trous : |
7 |
| Nombre de forages : |
105 |
| Nombre de fentes fraisées : |
0 |
| Nombre de coupes-circuit internes : |
0 |
| Contrôle d'impédance : |
non |
| Nombre de doigt d'or : |
0 |
| MATÉRIEL DE CONSEIL |
|
| En verre époxy : |
RO4350B Tg280℃, heu<3>
|
| Aluminium final externe : |
1,5 onces |
| Aluminium final interne : |
NON-DÉTERMINÉ |
| Taille finale de carte PCB : |
0,8 millimètres ±10% |
| ÉLECTRODÉPOSITION ET REVÊTEMENT |
|
| Finition extérieure |
Or d'immersion |
| Le masque de soudure s'appliquent à : |
DESSUS, minimum 12micron |
| Couleur de masque de soudure : |
Le vert, PSR-2000GT600D, Taiyo a fourni. |
| Type de masque de soudure : |
LPSM |
| CONTOUR/CUTTING |
Acheminement |
| REPÉRAGE |
|
| Côté de légende composante |
DESSUS |
| Couleur de légende composante |
Blanc, IJR-4000 MW300, marque de Taiyo |
| Nom ou logo de fabricant : |
Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged |
| PAR L'INTERMÉDIAIRE DE |
Plaqué par le trou (PTH), taille minimum 0.3mm. Masque de soudure découvert |
| ESTIMATION DE FLAMIBILITY |
Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION |
|
| Dimension d'ensemble : |
0,0059" |
| Électrodéposition de conseil : |
0,0029" |
| Tolérance de perceuse : |
0,002" |
| ESSAI |
Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR |
dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE |
Dans le monde entier, globalement. |
Pourquoi choisissez-nous ?
1) Concentrez sur vos compétences de noyau : Nous avons profondément su qu'il est plein de la concurrence féroce pour nos clients sur le marché. Vous pouvez se concentrer sur des compétences importantes telles que la recherche et développement, les ventes et le marketing basés sur notre représentation professionnelle et services qualifiés ce dépassement de votre attente.
2) Technologie tranchante : elle est rationnelle pour qu'un client petit et moyen désire après la dernière expertise d'équipement et de fabrication pour son PCBs. Par les associations
avec la carte PCB de Bicheng, vous accédez pour atteindre votre attente avec nos 3 bases d'usine avec plus de 26 000 mètres carrés.
4) Sauvez le coût de production : Le coût de production est l'un des points clés de la compétitivité du produit de nos clients. La carte PCB de Bicheng avaient tâché de réduire son coût de fabrication d'équipement présentent, formation de travailleur et amélioration de technologie pour augmenter leur rentabilité. Des clients sont satisfaits de nos économies mais sans perte de qualité.
5) Évitez la dispute : C'est une question de renversement quand problème de qualité se disputant vous. La conception technique de Bicheng empêche le problème de se produire dans la préproduction. Vous n'obtiendrez pas le mal de tête avec des prototypes de Bicheng, des commandes et la production de masse. Notre taux de plainte de client est moins de 1% et sera satisfaisant résolu.
6) Épargnez le temps : Le marché exige les produits mettant à jour rapidement. La carte PCB de Bicheng fonctionne toujours rapide et flexible pour épargner la période de la production du prototype à la production en série,
revirement rapide ou livraisons programmées.
7) Une excellente équipe : Bicheng est associé digne de confiance avec la passion, la discipline, la responsabilité et l'honnêteté. Nous avons une équipe de personnes expérimentées de ventes et de services à la clientèle qualifiés. Ne changez pas votre fournisseur. Si le changement est nécessité, Bicheng est le droit pour vous.
