Brève introduction
Juste comme son nom implique, la haute fréquence est que la fréquence est relativement haute, se rapporte généralement à la fréquence de >=300 mégahertz (c.-à-d. gigahertz de longueur d'onde <>=1 s'appelle la micro-onde.
Fréquences typiques pour des applications sans fil :
* mobile actuel : 0.9GHz - 2GHz
* systèmes 3G : 2.5GHz
* Bluetooth : 2.5GHz
* GPS : 12.6GHz
* LMDS : 24GHz et 40GHz
* des véhicules à moteur : 77GHz
Marché : RFID, communications sans fil, station de base et antenne, amplificateur, produits militaires, électronique grand public.
La carte électronique de haute fréquence ou la carte PCB de micro-onde se rapporte à la carte électronique faite sur le plat plaqué (de micro-onde) d'en cuivre à haute fréquence de substrat. Les types communs sont : Conseil double face, conseil multicouche et structure mélangée.
La structure mélangée inclut le substrat spécial de haute performance, feuille de pp + conseil ordinaire de représentation et feuille de pp mélangée pressant le conseil ; substrat à haute fréquence + substrat FR4 ordinaire ; substrat à haute fréquence + etc. à base métallique.

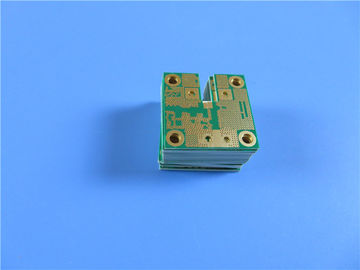

Cas de carte PCB : Carte PCB de haute fréquence sur 30 mil RO4350B avec de doubles couches
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
C'est un type de double carte PCB dégrossie établie sur le substrat à haute fréquence avec Tg 288°C pour l'application du propulseur de signal de téléphone. C'est de 0,8 millimètres d'épaisseur, silkscreen blanc au-dessus de masque vert de soudure. Tous les via sont ouverts d'air. Des protections sont plaquées par l'or d'immersion. La matière première est employée de Rogers RO4350B, conseil entier fournissant 1 carte PCB. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 panneaux sont emballés pour l'expédition.
Caractéristiques et avantages
Fréquence électrique stable de verus de propriétés ;
Bas coefficient thermique de constante diélectrique ;
Basse expansion d'axe des z ;
Bas coefficient d'expansion de dans-avion ;
Excellente stabilité dimensionnelle ;
Gestion d'équipement et entretien complet et à régulation de processus ;
Inspection de WIP et instruction strictes de surveillance aussi bien que de fonctionnement ;
Service de période active ;
Plus de 15 ans d'expérience ;
Application
Antenne de TV, combinateur d'antenne, amplificateur équilibré, dispositif de multicouplage
Fiche technique de paramètre et
TAILLE DE CARTE PCB |
54 x 55mm=1PCS |
TYPE DE CONSEIL |
Le double a dégrossi carte PCB |
Nombre de couches |
2 couches |
Composants extérieurs de bâti |
OUI |
Par des composants de trou |
OUI |
EMPILEMENT DE COUCHE |
cuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate |
RO4350B 0.762mm |
cuivre ------- 35um (1oz) + couche de BOT de plat |
TECHNOLOGIE |
|
Trace et espace minimum : |
mil 4,8 mils/4,5 |
Trous minimum/maximum : |
0,3 millimètres/4,6 millimètres |
Nombre de différents trous : |
5 |
Nombre de forages : |
87 |
Nombre de fentes fraisées : |
0 |
Nombre de coupes-circuit internes : |
1 |
Contrôle d'impédance : |
non |
Nombre de doigt d'or : |
0 |
MATÉRIEL DE CONSEIL |
|
En verre époxy : |
RO4350B Tg280℃, heu<3>
|
Aluminium final externe : |
1,5 onces |
Aluminium final interne : |
NON-DÉTERMINÉ |
Taille finale de carte PCB : |
0,8 millimètres ±10% |
ÉLECTRODÉPOSITION ET REVÊTEMENT |
|
Finition extérieure |
Or d'immersion |
Le masque de soudure s'appliquent à : |
DESSUS, minimum 12micron |
Couleur de masque de soudure : |
Le vert, PSR-2000GT600D, Taiyo a fourni. |
Type de masque de soudure : |
LPSM |
CONTOUR/CUTTING |
Acheminement |
REPÉRAGE |
|
Côté de légende composante |
DESSUS |
Couleur de légende composante |
Blanc, IJR-4000 MW300, marque de Taiyo |
Nom ou logo de fabricant : |
Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged |
PAR L'INTERMÉDIAIRE DE |
Plaqué par le trou (PTH), taille minimum 0.3mm. Masque de soudure découvert |
ESTIMATION DE FLAMIBILITY |
Approbation mn de l'UL 94-V0. |
TOLÉRANCE DE DIMENSION |
|
Dimension d'ensemble : |
0,0059" |
Électrodéposition de conseil : |
0,0029" |
Tolérance de perceuse : |
0,002" |
ESSAI |
Expédition antérieure d'essai électrique de 100% |
TYPE D'ILLUSTRATION À FOURNIR |
dossier d'email, Gerber RS-274-X, PCBDOC etc. |
AIRE DE SERVICE |
Dans le monde entier, globalement. |
Politique de qualité
Bicheng a élaboré la série de procédures et d'approches de gestion pour s'assurer que PCBs sont conformément aux exigences de clients, y compris la sélection des vendeurs, de l'inspection de (WIP) de travail en cours, de l'inspection de livraison sortante et du service à la clientèle etc.
Évaluation et audit des fournisseurs
Des fournisseurs doivent être évalués par Bicheng. En outre, Bicheng évaluera et se ranger les fournisseurs chaque année pour garantir les matériaux assurés répondent aux exigences de Bicheng. En outre, Bicheng sans interruption développent des fournisseurs et les dirigent pour améliorer leur gestion de qualité et d'environnement basant sur les systèmes d'ISO9001 et d'ISO14001.
Évaluation de contrat
Bicheng passera en revue et vérifiera les exigences de client de s'assurer que nous avons la capacité pour répondre aux exigences de clients comprenant des caractéristiques, la livraison et d'autres exigences avant d'accepter un ordre.
La fabrication, auditent et contrôle des données de fabrication.
Quand des données et les caractéristiques de conception des clients sont fournies à notre département du marché, Bicheng doit vérifier toutes les conditions. Puis, convertissez les données de conception en données de fabrication par la FAO. En conclusion, une instruction (MI) de fabrication est produite selon le vrais processus de fabrication et technologies pour le département de fabrication comme base pour la fabrication réelle. Le MI doit être passé en revue par les ingénieurs indépendants et les ingénieurs de QA avant question.
Contrôle de qualité matériel entrant
Tous les matériaux doivent être inspectés avant l'entreposage. Nous avons établi une série de procédure et d'instruction strictes d'inspection de commander les matériaux entrants. En outre, les divers instruments et appareils de inspection précis garantissent la capacité pour juger le bon matériel ou pas. Nous publions le matériel avec le premier principe à système premier entré, premier sorti, et donnons la « alarme » pour le matériel qui atteindra la durée de conservation pour s'assurer que les matériaux sont employés avant l'échéance.
Contrôle de processus de fabrication
La bonne instruction (MI) de fabrication, la gestion complète d'équipement et l'entretien et l'inspection à régulation de processus et stricte de WIP et la surveillance aussi bien que l'instruction de fonctionnement, tous ceux font le processus entier de fabrication totalement commandé.
Contrôle et inspection finaux
Tout le PCBs doivent être passés par l'ouvert et l'essai court aussi bien que l'inspection visuelle après ont passé les essais physiques spécifiques. Nous possédons le divers équipement de test avancé comprenant adapté aux besoins du client, des machines d'essai de vol de sonde pour garantir que chaque carte PCB est 100% examiné.
Audit de la livraison de produit
Nous avons installé un département consacré de FQA pour inspecter les produits de carte PCB selon les caractéristiques et les exigences du client par l'échantillonnage. PCBs qualifié vont être emballés.
FQA doit également effectuer un audit de 100% des produits d'emballage et d'expédition d'entrepôt, y compris le nombre de produit, nombre de client, la quantité de produit, adresse d'expédition et ainsi de suite avant l'expédition.
Service à la clientèle
Nous avons installé une équipe professionnelle de service à la clientèle pour communiquer proactivement avec des clients et l'affaire opportune avec les feedbacks de la clientèle. Nous nous concentrons fortement sur les besoins des clients et pour comprendre les exigences de clients, opportunes pour ajuster la politique des conditions de service à la clientèle et de produit de carte PCB.
