Carte PCB hybride | Carte PCB mélangée de matériel établie sur 20 mil RO4350B plus FR-4 avec aveugle par l'intermédiaire de

Carte PCB hybride | Carte PCB mélangée de matériel établie sur 20 mil RO4350B plus FR-4 avec aveugle par l'intermédiaire de

  • Carte PCB hybride | Carte PCB mélangée de matériel établie sur 20 mil RO4350B plus FR-4 avec aveugle par l'intermédiaire de
Carte PCB hybride | Carte PCB mélangée de matériel établie sur 20 mil RO4350B plus FR-4 avec aveugle par l'intermédiaire de
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng Enterprise Limited
Certification: UL
Numéro de modèle: BIC-0046-V4.6
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 2.99-6.99 per piece
Détails d'emballage: Vide
Délai de livraison: 6-7 jours ouvrables
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 45000 morceaux par mois
Contact
Description de produit détaillée
Nombre de couches: 6 En verre époxy: RO4350B Tg280℃, er<3.48, Rogers Corp. IT158 FR-4
Aluminium final externe: 1 once Taille finale de carte PCB: 1,69 millimètres ±10%
Finition extérieure: Or d'immersion 0,053 microns au-dessus de nickel 4,42 microns Couleur de masque de soudure: Vert
Couleur de légende composante: Blanc Essai: Expédition antérieure d'essai électrique de 100%

Brève introduction
Avec le développement de la technologie de communication électronique, la fréquence de communication devient plus haute et plus haute, et la transmission à haute fréquence de signal, doit employer la basse constante diélectrique (DK), la basse perte diélectrique (DF) mais les matériaux spéciaux chers. Ces matériaux ont la cyanate et les matériaux à haute fréquence tels que le polytétrafluoroéthylène/matières premières en céramique (PTFE/Ceramic), hydrocarbures/matières premières en céramique (carbone d'hydre/en céramique). Habituellement ces matériaux sont chers.
La réduction du coût est des moyens importants pour que les clients améliorent la compétitivité des produits. Par conséquent, les clients adoptent la structure stratifiée des matériaux mélangés dans la conception de la structure de carte PCB, c.-à-d., la couche nécessaire de signal emploie les matériaux à haute fréquence pour répondre aux besoins de la transmission de signal. L'autre ligne couches sont faites de fibre de verre conventionnelle FR-4 époxyde, que nous appelons un conseil hybride.

Matériel à haute fréquence disponible (noyau)
RO4350B RO4003C
4mil (0.1mm) 8mil (0.203mm)
6.6mil (0.168mm) 12mil (0.3mm)
10mil (0.254mm) 20mil (0.508mm)
13.3mil (0.338mm) 32mil (0.813mm)
20mil (0.508mm) 60mil (1.524mm)
30mil (0.762mm)
60mil (1.524mm)

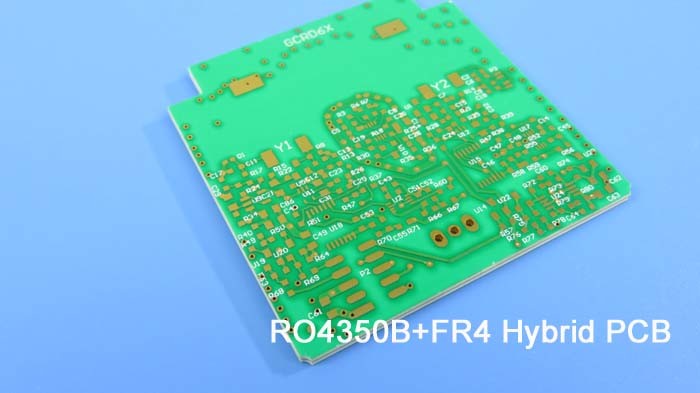

Cas de carte PCB : Carte PCB hybride | Carte PCB mélangée de matériel établie sur 20 mil RO4350B plus FR-4 avec aveugle par l'intermédiaire de
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Description générale
C'est un type de matériel mélangé la carte PCB que multicouche a établi sur 20 le mil RO4350B plus le substrat FR-4 pour l'application de l'antenne de satellite. C'est de 1,69 millimètres d'épaisseur, le silkscreen blanc au-dessus du masque vert de soudure sur les deux côtés et or d'immersion est plaqué sur des protections et des voies. La matière première est employée de Rogers et d'ITEQ, conseil entier fournissant 1 carte PCB. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 conseils sont emballés pour l'expédition.

Caractéristiques et avantages
RO4350B montre une constante diélectrique stable sur une large plage de fréquence ;
Excellente représentation à haute fréquence due à la basses tolérance et perte diélectriques ;
Amélioration de représentation de SI au-dessus de pile-UPS avec tout le panneau FR4 ;
Réduction des coûts au-dessus de pile-UPS avec tout le bas matériel de perte ;
Temps d'entreposage prolongé qui peut être stocké pendant plus de 1 année dans le sac de vide ;
ISO9001, ISO14001, UL a certifié l'usine de fabrication ;
Fabrication de carte PCB sur des caractéristiques requises ;
Aucun MOQ, coût bas pour des prototypes et petite quantité de courses ;
8000 types de carte PCB par mois ;

Application
LNA, convertisseur par acquisition de données de radar, spectre étalé, antenne 3G

Fiche technique de paramètre et
TAILLE DE CARTE PCB 99 x 85mm=1PCS
TYPE DE CONSEIL Carte PCB multicouche
Nombre de couches 6 couches
Composants extérieurs de bâti OUI
Par des composants de trou OUI
EMPILEMENT DE COUCHE cuivre --------couche SUPÉRIEURE de 18um (0,5 onces) +plate
RO4350B 0.508mm
cuivre ------- 18um (0,5 onces)
  Prepreg 2313 x 2, 0.2mm
  Cuivre ------- 35um (1 once)
  FR-4 0.305mm
  Cuivre ------- 35um (1 once)
  Prepreg 2313 x 2, 0.2mm
  Cuivre ------- 35um (1 once)
  FR-4 0.305mm
  cuivre --------couche de BOT de 18um (0,5 onces) +plate
TECHNOLOGIE
Trace et espace minimum : mil 15mil/15
Trous minimum/maximum : 0,4 millimètres/2,5 millimètres
Nombre de différents trous : 4
Nombre de forages : 89
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : 0
Contrôle d'impédance : non
Nombre de doigt d'or : 0
MATÉRIEL DE CONSEIL
En verre époxy : RO4350B Tg280℃, heu<3>
Aluminium final externe : 1 once
Aluminium final interne : 1 once
Taille finale de carte PCB : 1,69 millimètres ±10%
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion 0,053 microns au-dessus de nickel 4,42 microns
Soudez le masque pour s'appliquer à : Les deux côtés
Couleur de masque de soudure : Vert, LP-4G/G-05, Nanya
Type de masque de soudure : LPI
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante Côté supérieur
Couleur de légende composante Blanc, S-380W, Taiyo
Fabricant Name ou logo : NON-DÉTERMINÉ
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH), taille minimum 0.4mm. Abat-jour par l'intermédiaire de L1-L2, L5-L6, L3-L6
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.
