Brève introduction
Juste comme son nom implique, la haute fréquence est que la fréquence est relativement haute, se rapporte généralement à la fréquence de >=300 mégahertz (c.-à-d. gigahertz de longueur d'onde <>=1 s'appelle la micro-onde.
Fréquences typiques pour des applications sans fil :
* mobile actuel : 0.9GHz - 2GHz
* systèmes 3G : 2.5GHz
* Bluetooth : 2.5GHz
* GPS : 12.6GHz
* LMDS : 24GHz et 40GHz
* des véhicules à moteur : 77GHz
Marché : RFID, communications sans fil, station de base et antenne, amplificateur, produits militaires, électronique grand public.
La carte électronique ou la carte PCB à haute fréquence de micro-onde se rapporte à la carte électronique faite sur le plat plaqué (de micro-onde) d'en cuivre à haute fréquence de substrat. Les types communs sont : Conseil double face, conseil multicouche et structure mélangée.
La structure mélangée inclut le substrat spécial de haute performance, pp couvrent + conseil ordinaire de représentation et pp couvrent le conseil pressant mélangé ; substrat à haute fréquence + substrat FR4 ordinaire ; substrat à haute fréquence + etc. à base métallique.

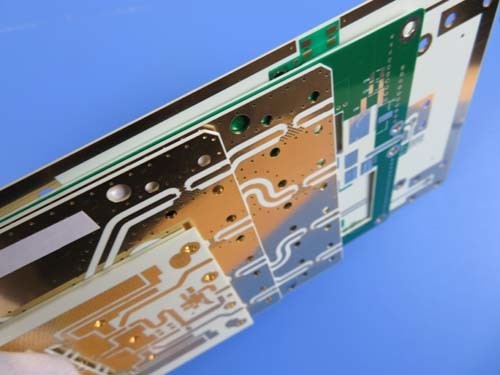

Cas de carte PCB : Carte nue à haute fréquence de carte PCB | 10 carte électronique du mil RO4350B | Carte imprimée d'à haute fréquence d'or d'immersion
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
C'est un type de double carte PCB dégrossie établie sur le substrat de 10mil RO4350B avec Tg 280°C pour l'application de la couverture 4G. Il est épais de 0.3mm fini avec le silkscreen blanc au-dessus du masque vert de soudure et de l'or d'immersion sont plaqués sur des protections. La matière première est employée de Rogers Corp. , conseil entier fournissant 2 par panneau. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 50 panneaux sont emballés pour l'expédition.
Caractéristiques et avantages
La réduction de la perte de signal dans l'application à haute fréquence rencontre le développement a besoin de la technologie des communications ;
Excellente représentation à haute fréquence due à la basses tolérance et perte diélectriques ;
Excellent planarity extérieur, utiles pour PCBs avec des paquets de BGA de réduire le taux d'échec pendant l'assemblée et la soudure ;
L'excellent planarity extérieur pour CSP a monté des composants pour réduire le taux d'échec pendant l'assemblée et la soudure ;
La conception technique empêche des problèmes de se produire dans la préproduction ;
ISO9001, ISO14001, UL a certifié l'usine de fabrication ;
Délai d'exécution rapide : 3-5 jours ;
L'ordre de petite quantité est accepté ;
Application
Oscilloscope modulaire, coupleur optique, antenne d'intérieur de tenture, émetteur-récepteur de rf
Fiche technique de paramètre et
| TAILLE DE CARTE PCB | 30 x 20mm=2PCS |
| TYPE DE CONSEIL | Le double a dégrossi carte PCB |
| Nombre de couches | 2 couches |
| Composants extérieurs de bâti | OUI |
| Par des composants de trou | OUI |
| EMPILEMENT DE COUCHE | cuivre ------- couche SUPÉRIEURE de 18um (0,5 onces) +plate |
| RO4350B 0.254mm |
| cuivre ------- 18um (0.5oz) + couche de BOT de plat |
| TECHNOLOGIE | |
| Trace et espace minimum : | mil 5 mils/4 |
| Trous minimum/maximum : | 0,2 millimètres/0.2mm |
| Nombre de différents trous : | 1 |
| Nombre de forages : | 15 |
| Nombre de fentes fraisées : | 0 |
| Nombre de coupes-circuit internes : | 0 |
| Contrôle d'impédance : | non |
| Nombre de doigt d'or : | 0 |
| MATÉRIEL DE CONSEIL | |
| En verre époxy : | RO4350B Tg280℃, heu<3> |
| Aluminium final externe : | 1,0 onces |
| Aluminium final interne : | NON-DÉTERMINÉ |
| Taille finale de carte PCB : | 0,3 millimètres ±0.1 |
| ÉLECTRODÉPOSITION ET REVÊTEMENT | |
| Finition extérieure | Or d'immersion |
| Soudez le masque pour s'appliquer à : | Minimum 12micron SUPÉRIEUR |
| Couleur de masque de soudure : | Vert, PSR-2000GT600D, Taiyo Supplied. |
| Type de masque de soudure : | LPSM |
| CONTOUR/CUTTING | Cheminement |
| INSCRIPTION | |
| Côté de légende composante | DESSUS |
| Couleur de légende composante | Blanc, IJR-4000 MW300, marque de Taiyo |
| Fabricant Name ou logo : | Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged |
| PAR L'INTERMÉDIAIRE DE | Plaqué par le trou (PTH), taille minimum 0.22mm. Par l'intermédiaire de couvert. |
| ESTIMATION DE FLAMIBILITY | Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION | |
| Dimension d'ensemble : | 0,0059" |
| Électrodéposition de conseil : | 0,0029" |
| Tolérance de perceuse : | 0,002" |
| ESSAI | Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE | Dans le monde entier, globalement. |
Au sujet de nous
La carte PCB de Bicheng, un fournisseur unique de carte électronique basé à Shenzhen Chine sert les clients mondiaux puisqu'elle est née en 2003. Chez Bicheng, chaque série de carte PCB passe essai par l'essai électrique, l'inspection d'AOI, l'essai à haute tension, d'impédance contrôle, micro-section, essai de soudure-capacité, test de tension thermique, essai de fiabilité, essai de résistance d'isolation et essai ionique etc. de contamination. Enfin elle est comme un beau cadeau à livrer à vos mains.
Échelle différente d'usine à adapter pour vos conditions
bâtiment d'usine de 16000 mètres carrés
capacité de mois de 30000 mètres carrés
8000 types de carte PCB par mois
ISO9001, ISO14001, TS16949, UL a certifié
Variété de technologie de carte PCB pour satisfaire les exigences du marché
Conseil de HDI
Conseil de cuivre lourd
Conseil matériel hybride
Abat-jour par l'intermédiaire de conseil
Conseil à haute fréquence
Conseil de noyau en métal
Panneau d'or d'immersion
Conseil multicouche
Panneau de carte mère
Panneau de doigt d'or
Prévente complète de service de ventes, dans la vente et après vente.
Vérification rapide de CADCAM et citation libre de carte PCB
Panelization gratuit de carte PCB
Capacité de carte PCB de prototype
Capacité de production de masse
Échantillons rapides de revirement
Essai gratuit de carte PCB
Emballage solide de carton
