Carte PCB de RT/Duroid 5880 31mil 0.787mm Rogers High Frequency pour les antennes par radio point par point de Digital

Carte PCB de RT/Duroid 5880 31mil 0.787mm Rogers High Frequency pour les antennes par radio point par point de Digital

  • Carte PCB de RT/Duroid 5880 31mil 0.787mm Rogers High Frequency pour les antennes par radio point par point de Digital
  • Carte PCB de RT/Duroid 5880 31mil 0.787mm Rogers High Frequency pour les antennes par radio point par point de Digital
Carte PCB de RT/Duroid 5880 31mil 0.787mm Rogers High Frequency pour les antennes par radio point par point de Digital
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng Technologies Limited
Certification: UL
Numéro de modèle: BIC-22-V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD80~90 per piece
Détails d'emballage: Vide
Délai de livraison: 7-8 jours ouvrables
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 45000 morceaux par mois
Contact
Description de produit détaillée
Nombre de couches: 2 En verre époxy: RT/duroid 5880
Taille finale de carte PCB: 0.8mm ±10% Finition extérieure: Nickel au bain chaud au-dessus d'or d'immersion (l'ENIG) (0.05µm plus de nickel de 3µm)
Aluminium final externe: 1oz Couleur de masque de soudure: non
Couleur de légende composante: non ESSAI: Expédition antérieure d'essai électrique de 100%

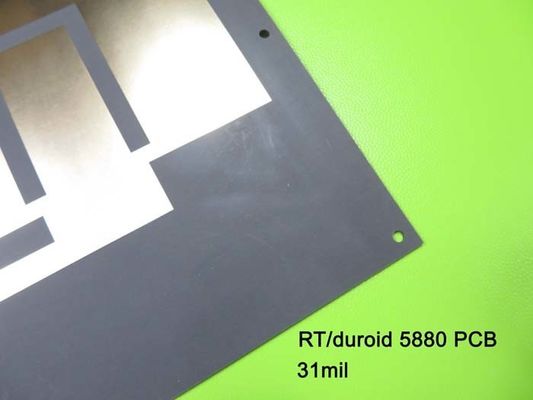

Carte PCB de RT/Duroid 5880 31mil 0.787mm Rogers High Frequency pour les antennes par radio point par point de Digital

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



Rogers que le matériel de haute fréquence de RT/duroid 5880 est un microfiber en verre a renforcé des composés de PTFE qui est conçu pour exiger des applications de circuit de stripline et de microruban. Les résultats exceptionnels d'uniformité de constante diélectrique de ses microfibers aléatoirement orientés. La constante diélectrique de RT/duroid 5880 est uniforme du panneau au panneau et est constante sur une grande plage de fréquence. Son bas facteur de dissipation prolonge l'utilité de RT/duroid 5880 à la Ku-bande et en haut. Des matériaux de RT/duroid 5880 sont facilement coupés, cisaillés et usinés pour former. Ils sont résistants à tous les dissolvants et réactifs, chauds ou froids, normalement utilisés en gravant à l'eau-forte des circuits imprimés ou en plaquant des bords et des trous.



Les applications typiques sont les antennes à bande large de ligne aérienne commerciale, les circuits de microruban, les circuits de stripline, les applications d'onde millimétrique, les systèmes militaires de radar, les systèmes d'orientation de missile et les antennes par radio numériques point par point etc.



Carte PCB de RT/Duroid 5880 31mil 0.787mm Rogers High Frequency pour les antennes par radio point par point de Digital 0



Caractéristiques de carte PCB

TAILLE DE CARTE PCB 91 x 62mm=1PCS
TYPE DE CONSEIL Le double a dégrossi carte PCB
Nombre de couches 2 couches
Composants extérieurs de bâti OUI
Par des composants de trou OUI
EMPILEMENT DE COUCHE cuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate
RT/duroid 0.787mm (31 mil)
cuivre ------- 35um (1oz) + couche de BOT de plat
TECHNOLOGIE
Trace et espace minimum : mil 4 mils/4
Trous minimum/maximum : 0,3 millimètres/4,2 millimètres
Nombre de différents trous : 9
Nombre de forages : 101
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : 0
Contrôle d'impédance : non
Nombre de doigt d'or : 0
MATÉRIEL DE CONSEIL
En verre époxy : RT/duroid 0.787mm (31 mil)
Aluminium final externe : 1 once
Aluminium final interne : NON-DÉTERMINÉ
Taille finale de carte PCB : 0,9 millimètres ±0.1
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion
Soudez le masque pour s'appliquer à : NON-DÉTERMINÉ
Couleur de masque de soudure : NON-DÉTERMINÉ
Type de masque de soudure : NON-DÉTERMINÉ
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante NON-DÉTERMINÉ
Couleur de légende composante NON-DÉTERMINÉ
Fabricant Name ou logo : NON-DÉTERMINÉ
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH), taille minimum 0.3mm.
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.



Carte PCB de RT/Duroid 5880 31mil 0.787mm Rogers High Frequency pour les antennes par radio point par point de Digital 1



Fiche technique de Rogers 5880 (RT/duroid 5880)

Valeur typique de RT/duroid 5880
Propriété RT/duroid 5880 Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcess 2,20
2.20±0.02 Spec.
Z NON-DÉTERMINÉ C24/23/50
C24/23/50
1 mégahertz IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Constante diélectrique, εDesign 2,2 Z NON-DÉTERMINÉ 8GHz à 40 gigahertz Méthode de longueur de phase différentielle
Facteur de dissipation, tanδ 0,0004
0,0009
Z NON-DÉTERMINÉ C24/23/50
C24/23/50
1 mégahertz IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Coefficient thermique de ε -125 Z ppm/℃ -50 du℃to 150 IPC-TM-650 2.5.5.5
Résistivité volumique 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Résistivité extérieure 3 x 107 Z Mohm C/96/35/90 ASTM D 257
La chaleur spécifique 0,96 (0,23) NON-DÉTERMINÉ j/g/k
(cal/g/c)
NON-DÉTERMINÉ Calculé
Module de tension Essai au 23 Essai au 100 NON-DÉTERMINÉ MPA (kpsi) ASTM D 638
1070(156) 450(65) X
860(125) 380(55) Y
Effort final 29 (4,2) 20 (2,9) X
27 (3,9) 18 (2,6) Y
Tension finale 6 7,2 X %
4,9 5,8 Y
Module compressif 710(103) 500(73) X MPA (kpsi) ASTM D 695
710(103) 500(73) Y
940(136) 670(97) Z
Effort final 27 (3,9) 22 (3,2) X
29 (5,3) 21 (3,1) Y
52 (7,5) 43 (6,3) Z
Tension finale 8,5 8,4 X %
7,7 7,8 Y
12,5 17,6 Z
Absorption d'humidité 0,02 NON-DÉTERMINÉ % 0,62" (1.6mm) D48/50 ASTM D 570
Conduction thermique 0,2 Z W/m/k 80 ASTM C 518
Coefficient de dilatation thermique 31
48
237
X
Y
Z
ppm/℃ 0-100℃ IPC-TM-650 2.4.41
Le TD 500 NON-DÉTERMINÉ TGA NON-DÉTERMINÉ ASTM D 3850
Densité 2,2 NON-DÉTERMINÉ gm/cm3 NON-DÉTERMINÉ ASTM D 792
Peau de cuivre 31,2 (5,5) NON-DÉTERMINÉ Pli (N/mm) aluminium de 1oz (35mm) EDC
après flotteur de soudure
IPC-TM-650 2.4.8
Inflammabilité V-0 NON-DÉTERMINÉ NON-DÉTERMINÉ NON-DÉTERMINÉ UL 94
Processus sans plomb compatible Oui NON-DÉTERMINÉ NON-DÉTERMINÉ NON-DÉTERMINÉ NON-DÉTERMINÉ


Carte PCB de RT/Duroid 5880 31mil 0.787mm Rogers High Frequency pour les antennes par radio point par point de Digital 2
