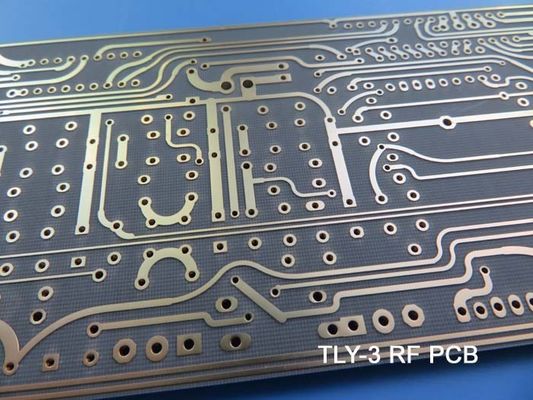

TLY-3 carte à haute fréquence taconique à micro-ondes TLY-3 de la carte PCB 30mil 0.762mm avec de l'or d'immersion

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Bicheng Technologies Limited
Certification:	UL
Numéro de modèle:	BIC-0036-V0.73

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	USD 9.99-99.99
Détails d'emballage:	Vide
Délai de livraison:	10 JOURS OUVRABLES
Conditions de paiement:	T/T, Western Union
Capacité d'approvisionnement:	50000 morceaux par mois

Contact

Description de produit détaillée

Nombre de couches:	2	En verre époxy:	TLY-3
Fleuret final:	1,0 once	Taille finale de carte PCB:	0,8 millimètres ±10%
Finition extérieure:	Or d'immersion	Couleur de masque de soudure:	Non
Couleur de légende composante:	NON	Essai:	Expédition antérieure d'essai électrique de 100%

TLY-3 carte à haute fréquence taconique à micro-ondes TLY-3 de la carte PCB 30mil 0.762mm avec de l'or d'immersion

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Les stratifiés taconiques de TLY sont un type de bas stratifiés de perte. Ils sont fabriqués avec la fibre de verre tissée très légère et sont plus dimensionnellement stables que les composés de tissu-renforcé coupés de PTFE. La matrice tissée rapporte un stratifié plus mécaniquement stable qui convient à la fabrication à fort débit. Le bas facteur de dissipation permet le déploiement réussi pour des applications des véhicules à moteur de radar conçues à 77 gigahertz aussi bien qu'à d'autres antennes dans des fréquences d'onde millimétrique.

La constante diélectrique est aussi basse que 2.17-2.20 +/--0,02, et le facteur de dissipation est aussi bas que 0,0009.

TLY-3 carte à haute fréquence taconique à micro-ondes TLY-3 de la carte PCB 30mil 0.762mm avec de l'or d'immersion 0

Avantages :

Dimensionnellement stable

Le plus bas DF

Absorption de faible humidité

Résistance au pelage de cuivre élevée

Au DK uniforme et cohérent

Laser ablatable

Applications :

Radar des véhicules à moteur

Communications satellites/cellulaires

Amplificateurs de puissance

LNBs, LNAs, LNCs

Espace

Applications de bande de ka, d'E et de W

Caractéristiques de carte PCB

TAILLE DE CARTE PCB	100 x 90mm=1PCS
TYPE DE CONSEIL	Le double a dégrossi carte PCB
Nombre de couches	2 couches
Composants extérieurs de bâti	OUI
Par des composants de trou	NON
EMPILEMENT DE COUCHE	cuivre ------- couche SUPÉRIEURE de 18um (0,5 onces) +plate
	TLY-3 0.762mm
	cuivre ------- 18um (0,5 onces) + couche de BOT de plat
TECHNOLOGIE
Trace et espace minimum :	mil 4 mils/4
Trous minimum/maximum :	0.4mm
Nombre de différents trous :	1
Nombre de forages :	1
Nombre de fentes fraisées :	0
Nombre de coupes-circuit internes :	0
Contrôle d'impédance :	non
Nombre de doigt d'or :	0
MATÉRIEL DE CONSEIL
En verre époxy :	TLY-3 0.762mm
Aluminium final externe :	1oz
Aluminium final interne :	NON-DÉTERMINÉ
Taille finale de carte PCB :	0,8 millimètres ±0.1
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure	Or d'immersion (31%)
Soudez le masque pour s'appliquer à :	NON
Couleur de masque de soudure :	NON-DÉTERMINÉ
Type de masque de soudure :	NON-DÉTERMINÉ
CONTOUR/CUTTING	Cheminement
INSCRIPTION
Côté de légende composante	Côté supérieur
Couleur de légende composante	blanc
Fabricant Name ou logo :	Marqué sur le conseil dans un SECTEUR LIBRE de conducteur et de légende
PAR L'INTERMÉDIAIRE DE	NON-DÉTERMINÉ
ESTIMATION DE FLAMIBILITY	Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble :	0,0059"
Électrodéposition de conseil :	0,0029"
Tolérance de perceuse :	0,002"
ESSAI	Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR	dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE	Dans le monde entier, globalement.

Fiche technique de matériel taconique de TLY

VALEURS TYPIQUES DE TLY
Propriété	Méthode d'essai	Unité	Valeur	Unité	Valeur
Le DK à 10 gigahertz	IPC-650 2.5.5.5		2,2		2,2
DF à 10 gigahertz	IPC-650 2.5.5.5		0,0009		0,0009
Absorption d'humidité	IPC-650 2.6.2.1	%	0,02	%	0,02
Panne diélectrique	IPC-650 2.5.6	kilovolt	>45	kilovolt	>45
Résistance diélectrique	ASTM D 149	V/mil	2 693	V/mil	106 023
Résistivité volumique	IPC-650 2.5.17.1 (après temp élevé.)	Mohms/cm	1010	Mohms/cm	1010
Résistivité volumique	IPC-650 2.5.17.1 (après humidité)	Mohms/cm	1010	Mohms/cm	109
Résistivité extérieure	IPC-650 2.5.17.1 (après temp élevé.)	Mohms	108	Mohms	108
Résistivité extérieure	IPC-650 2.5.17.1 (après humidité)	Mohms	108	Mohms	108
Flex Strength (DM)	IPC-650 2.4.4	livre par pouce carré	14 057	N/mm2	96,91
Flex Strength (CD)	IPC-650 2.4.4	livre par pouce carré	12 955	N/mm2	89,32
Peau Stength (cuivre de ½ oz.ed)	IPC-650 2.4.8	Ibs. /inch	11	N/mm	1,96
Peau Stength (1 cuivre oz.CL1)	IPC-650 2.4.8	Ibs. /inch	16	N/mm	2,86
Peau Stength (cuivre .CV1 de 1 once.)	IPC-650 2.4.8	Ibs. /inch	17	N/mm	3,04
Peau Stength	IPC-650 2.4.8 (après temp élevé.)	Ibs. /inch	13	N/mm	2,32
Module de Young (DM)	ASTM D 3039/IPC-650 2.4.19	livre par pouce carré	1,4 x 106	N/mm2	9,65 x 103
Le coefficient de Poisson (DM)	ASTM D 3039/IPC-650 2.4.19		0,21		0,21
Conduction thermique	ASTM F 433	W/M*K	0,22	W/M*K	0,22
Stabilité dimensionnelle (DM, 10mil)	IPC-650 2.4.39 (effort bake&thermal d'avg.after)	mils/pouce	-0,038		-0,038
Stabilité dimensionnelle (CD, 10mil)	IPC-650 2.4.39 (effort bake&thermal d'avg.after)	mils/pouce	-0,031		-0,031
Densité (densité)	ASTM D 792	g/cm3	2,19	g/cm3	2,19
CTE (axe des abscisses) (25-260℃)	ASTM D 3386 (TMA)	ppm/℃	26	ppm/℃	26
CTE (axe des ordonnées) (25-260℃)	ASTM D 3386 (TMA)	ppm/℃	15	ppm/℃	15
CTE (axe de Z) (25-260℃)	ASTM D 3386 (TMA)	ppm/℃	217	ppm/℃	217
Dégazage de la NASA (% de TML)			0,01		0,01
Dégazage de la NASA (% de CVCM)			0,01		0,01
Dégazage de la NASA (% de WVR)			0,00		0,00
Estimation de l'inflammabilité UL-94	UL-94		V-0		V-0
