Carte PCB de micro-onde de la carte électronique de Rogers RO3006 rf 2-Layer Rogers 3006 50mil 1.27mm avec de l'or d'immersion

Carte PCB de micro-onde de la carte électronique de Rogers RO3006 rf 2-Layer Rogers 3006 50mil 1.27mm avec de l'or d'immersion

  • Carte PCB de micro-onde de la carte électronique de Rogers RO3006 rf 2-Layer Rogers 3006 50mil 1.27mm avec de l'or d'immersion
  • Carte PCB de micro-onde de la carte électronique de Rogers RO3006 rf 2-Layer Rogers 3006 50mil 1.27mm avec de l'or d'immersion
Carte PCB de micro-onde de la carte électronique de Rogers RO3006 rf 2-Layer Rogers 3006 50mil 1.27mm avec de l'or d'immersion
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng Technologies Limited
Certification: UL
Numéro de modèle: BIC-0047-V0.84
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 2.99-9.99 PER PIECE
Détails d'emballage: Vide
Délai de livraison: 10 JOURS OUVRABLES
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 45000 morceaux par mois
Contact
Description de produit détaillée
Nombre de couches: 2 En verre époxy: RO3006
Aluminium final: 1,0 onces Hauteur finale du PCB: 1,3 millimètres ±10%
Finition de surface: Or d'immersion Couleur de masque de soudure: Na
Couleur de légende composante: Na Essai: Expédition antérieure d'essai électrique de 100%

Carte PCB de micro-onde de la carte électronique de Rogers RO3006 rf 2-Layer Rogers 3006 50mil 1.27mm avec de l'or d'immersion

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



Les matériaux à haute fréquence de circuit de Rogers RO3006 sont les composés remplis en céramique de PTFE destinés à l'utilisation dans la micro-onde commerciale et les applications de rf. Il a été conçu pour offrir la stabilité électrique et mécanique exceptionnelle aux prix concurrentiels. Les propriétés mécaniques sont cohérentes. Ceci permet au concepteur d'élaborer des conceptions multicouche de conseil sans rencontrer des halages ou des problèmes de fiabilité. Les matériaux RO3006 montrent un coefficient de dilatation thermique (CTE) dans le X et l'axe des ordonnées du ℃ de 29h. Ce coefficient d'expansion est assorti à celui du cuivre, après lequel permet au matériel d'exhiber l'excellente stabilité dimensionnelle, avec le rétrécissement typique gravure à l'eau forte, gravent à l'eau-forte et font cuire au four, de moins de 0,5 mils par pouce. L'axe des z CTE est un ℃ de 36h, qui fournit la fiabilité plaquée exceptionnelle d'à travers-trou, même dans les environnements graves.



Applications typiques :

1) Radar des véhicules à moteur

2) Systèmes de télécommunication cellulaires

3) Datalink sur des systèmes de câble

4) Satellites directs d'émission

5) Antennes de satellite de positionnement globales

6) Antenne de correction pour des communications sans fil

7) Amplificateurs de puissance et antennes

8) Cartes mère de puissance

9) Releveurs de compteur à distance

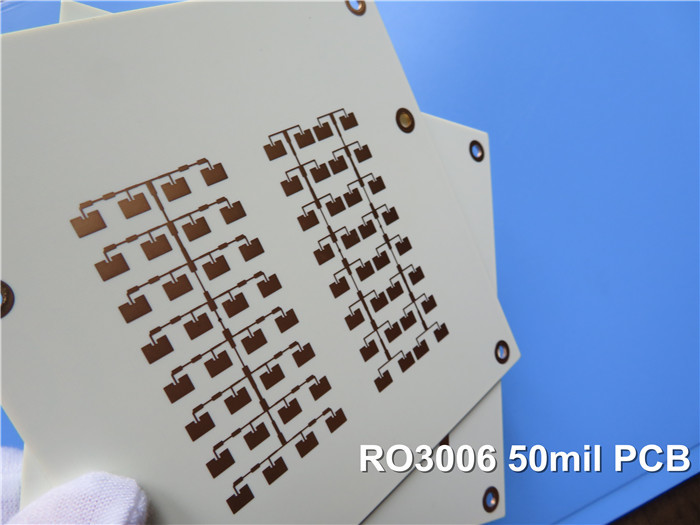

Carte PCB de micro-onde de la carte électronique de Rogers RO3006 rf 2-Layer Rogers 3006 50mil 1.27mm avec de l'or d'immersion 0



Caractéristiques de carte PCB

TAILLE DE CARTE PCB 98 x 98mm=1PCS
TYPE DE CONSEIL Le double a dégrossi carte PCB
Nombre de couches 2 couches
Composants extérieurs de bâti OUI
Par des composants de trou OUI
EMPILEMENT DE COUCHE cuivre ------- couche SUPÉRIEURE de 18um (0,5 onces) +plate
RO3006 1.270mm
cuivre ------- 18um (0,5 onces) + couche de BOT de plat
TECHNOLOGIE
Trace et espace minimum : mil 4 mils/4
Trous minimum/maximum : 0.3mm/2.2mm
Nombre de différents trous : Non-déterminé
Nombre de forages : Non-déterminé
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : 0
Contrôle d'impédance : non
Nombre de doigt d'or : 0
MATÉRIEL DE CONSEIL
En verre époxy : RO3006 1.270mm
Aluminium final externe : 1 once
Aluminium final interne : NON-DÉTERMINÉ
Taille finale de carte PCB : 1,4 millimètres ±0.14mm
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion
Soudez le masque pour s'appliquer à : Inférieur, minimum 12micron
Couleur de masque de soudure : Vert, PSR-2000GT600D, Taiyo Supplied.
Type de masque de soudure : LPSM
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante Inférieur
Couleur de légende composante Blanc, IJR-4000 MW300, marque de Taiyo
Fabricant Name ou logo : Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE NON-DÉTERMINÉ
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.





Fiche technique de Rogers 3006 (RO3006)

Valeur RO3006 typique
Propriété RO3006 Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcess 6.15±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline maintenu par 2.5.5.5
Constante diélectrique, εDesign 6,5 Z   8GHz à 40 gigahertz Méthode de longueur de phase différentielle
Facteur de dissipation, tanδ 0,002 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coefficient thermique de ε -262 Z ppm/℃ 10 gigahertz -50℃to 150℃ IPC-TM-650 2.5.5.5
Stabilité dimensionnelle 0,27
0,15
X
Y
mm/m COND A IPC-TM-650 2.2.4
Résistivité volumique 105   MΩ.cm COND A IPC 2.5.17.1
Résistivité extérieure 105   COND A IPC 2.5.17.1
Module de tension 1498
1293
X
Y
MPA 23℃ ASTM D 638
Absorption d'humidité 0,02   % D48/50 IPC-TM-650 2.6.2.1
La chaleur spécifique 0,86   j/g/k   Calculé
Conduction thermique 0,79   W/M/K 50℃ ASTM D 5470
Coefficient de dilatation thermique
(- 55 à 288℃)
17
17
24
X
Y
Z
ppm/℃ Rhésus de 23℃/50% IPC-TM-650 2.4.4.1
Le TD 500   ℃ TGA   ASTM D 3850
Densité 2,6   gm/cm3 23℃ ASTM D 792
Peau de cuivre Stength 7,1   Ib/in. 1oz, EDC après flotteur de soudure IPC-TM 2.4.8
Inflammabilité V-0       UL 94
Processus sans plomb compatible Oui

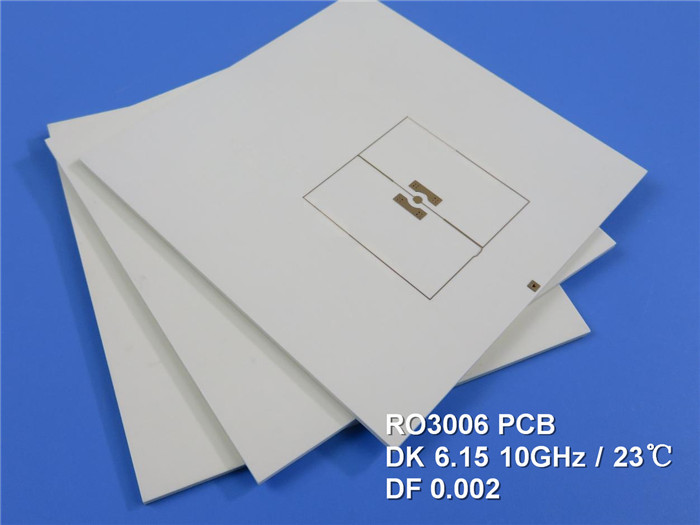

Carte PCB de micro-onde de la carte électronique de Rogers RO3006 rf 2-Layer Rogers 3006 50mil 1.27mm avec de l'or d'immersion 1
