Carte PCB à haute fréquence de 4 couches établie sur 6.6mil et 20mil RO4350B avec aveugle par l'intermédiaire de pour le détecteur radar

Carte PCB à haute fréquence de 4 couches établie sur 6.6mil et 20mil RO4350B avec aveugle par l'intermédiaire de pour le détecteur radar

  • Carte PCB à haute fréquence de 4 couches établie sur 6.6mil et 20mil RO4350B avec aveugle par l'intermédiaire de pour le détecteur radar
  • Carte PCB à haute fréquence de 4 couches établie sur 6.6mil et 20mil RO4350B avec aveugle par l'intermédiaire de pour le détecteur radar
  • Carte PCB à haute fréquence de 4 couches établie sur 6.6mil et 20mil RO4350B avec aveugle par l'intermédiaire de pour le détecteur radar
Carte PCB à haute fréquence de 4 couches établie sur 6.6mil et 20mil RO4350B avec aveugle par l'intermédiaire de pour le détecteur radar
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng Technologies Limited
Certification: UL
Numéro de modèle: BIC-0065-V1.18
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 2.99-9.99 PER PIECE
Détails d'emballage: Vide
Délai de livraison: 10 JOURS OUVRABLES
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 45000 morceaux par mois
Contact
Description de produit détaillée
Nombre de couches: 4 En verre époxy: RO4350B
Aluminium final: 1.0 Taille finale de carte PCB: 1,0 millimètres ±10%
Finition extérieure: Or d'immersion Couleur de masque de soudure: NON-DÉTERMINÉ
Couleur de légende composante: NON-DÉTERMINÉ Essai: Expédition antérieure d'essai électrique de 100%

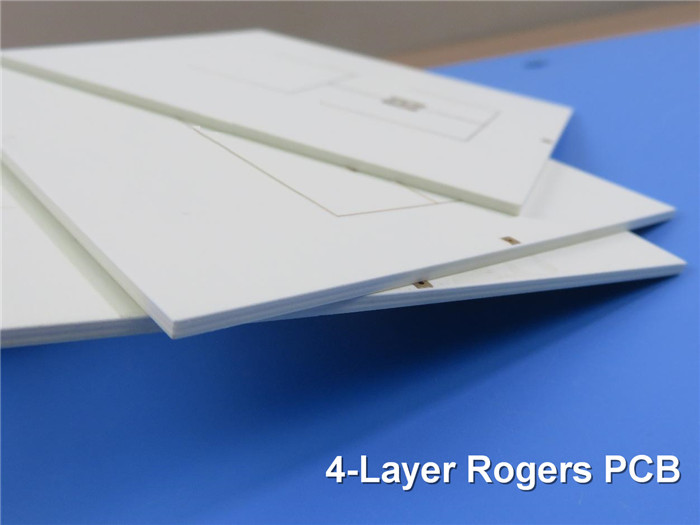

Carte PCB à haute fréquence de 4 couches établie sur 6.6mil et 20mil RO4350B avec aveugle par l'intermédiaire de pour le détecteur radar

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



Salut chacun,



Rogers multicouche PCBs sont faits basé sur les plusieurs le noyau combiné, qui sont différents de FR-4 PCBs multicouche. Comme est connu à tous, il y a 8 noyaux dans la famille de RO4350B, c.-à-d. 4mil (0.101mm) à 60mil (1.524mm).



RO4350B :
4mil 0.101mm
6.6mil 0.168mm
10mil 0.254mm
13.3mil 0.338mm
16.6mil 0.422mm
20mil 0.508mm
30mil 0.762mm
60mil 1.524mm

Ainsi il est très intéressant que l'empilement de 4 couches puisse être fait de beaucoup de différentes manières.



Aujourd'hui, nous allons présenter la couche PCBs de Rogers 4 construits sur 6.6mil et 20mil RO4350B.

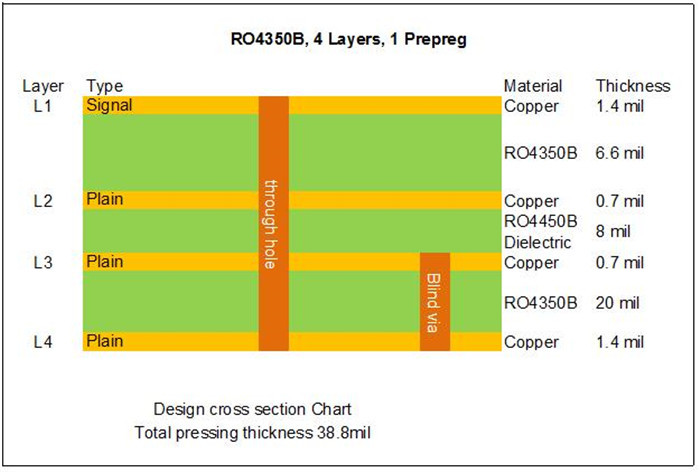

Voyons premier et l'empilement est montré d'abord.

Carte PCB à haute fréquence de 4 couches établie sur 6.6mil et 20mil RO4350B avec aveugle par l'intermédiaire de pour le détecteur radar 0



La couche 1 à la couche 2 est le premier noyau de 6.6mil, la couche 3 pour poser 4 est le deuxième noyau de 20mil, ils sont combinées par la feuille 2 de RO4450F (1 RO4450F=4mil). Ce conseil est employé pour le détecteur radar, 1.0mm épais, protections avec de l'or d'immersion. Il contient aveugle par l'intermédiaire de la couche supérieure à 1. intérieur. Puisque c'est habillage asymétrique, on permet le halage 1,2%. Il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 10 conseils sont emballés pour l'expédition.





Carte PCB à haute fréquence de 4 couches établie sur 6.6mil et 20mil RO4350B avec aveugle par l'intermédiaire de pour le détecteur radar 1

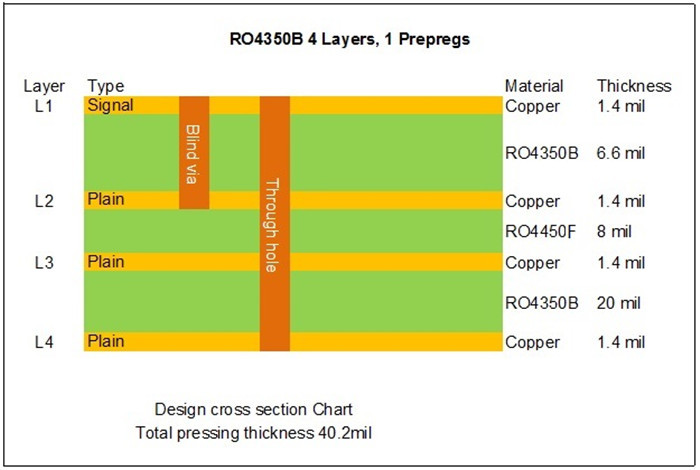

Le second est très semblable à le précédent, l'empilement explique tous.



Carte PCB à haute fréquence de 4 couches établie sur 6.6mil et 20mil RO4350B avec aveugle par l'intermédiaire de pour le détecteur radar 2



Caractéristiques et avantages

1) La constante diélectrique (DK) est basse et stable, ainsi la transmission de signal est bonne sans tarder.

2) L'or d'immersion a l'excellent planarity extérieur, particulièrement utile pour PCBs avec des paquets de BGA ou même CSP a monté des composants pour réduire le taux d'échec pendant l'assemblée et la soudure.

3) essais de 100% y compris l'essai électrique et l'inspection d'AOI, le test de tension thermique, l'essai de fiabilité, l'essai de résistance d'isolation et l'essai ionique de contamination,

4) Rapide et flexible pour épargner la période de la production du prototype à la production en série

5) L'UL a reconnu et RoHS Directive-conforme



Applications

Antenne de TV, combinateur d'émetteur, induction saine de commutateur de commande, amplificateur monté par tour, module de rf, diviseur de puissance, bloc à faible bruit, antenne 4G



Pourquoi choisissez-nous ?

1) Foyer sur vos compétences de noyau : Nous avons profondément su qu'il est plein de la concurrence féroce pour nos clients sur le marché. Vous pouvez vous concentrer sur des compétences importantes telles que la recherche et développement, les ventes et le marketing basés sur notre représentation professionnelle et services qualifiés qui dépassant votre attente.



2) Technologie tranchante : elle est rationnelle pour qu'un client petit et moyen désire après le dernier équipement et l'expertise de fabrication pour son PCBs. Par les associations

avec la carte PCB de Bicheng, vous accédez pour atteindre votre attente avec nos 3 bases d'usine avec plus de 26 000 mètres carrés.



4) Sauvez le coût de production : Le coût de production est l'un des points clés de la compétitivité du produit de nos clients. La carte PCB de Bicheng avaient tâché de réduire son coût de fabrication d'équipement pour présenter, de formation de travailleur et d'amélioration de technologie pour augmenter leur rentabilité. Des clients sont satisfaits de nos économies mais sans perte de qualité.



5) Évitez la dispute : C'est une question bouleversée quand problème de qualité se disputant vous. La conception technique de Bicheng empêche le problème de se produire dans la préproduction. Vous n'obtiendrez pas le mal de tête avec des prototypes de Bicheng, des commandes et la production de masse. Notre taux de plainte de client est moins de 1% et sera satisfaisant résolu.



6) Épargnez le temps : Le marché exige les produits mettant à jour rapidement. La carte PCB de Bicheng fonctionne toujours rapide et flexible pour épargner la période de la production du prototype à la production en série,

revirement rapide ou livraisons programmées.



7) Une excellente équipe : Bicheng est associé digne de confiance avec la passion, la discipline, la responsabilité et l'honnêteté. Nous avons une équipe de personnes expérimentées de ventes et de services à la clientèle qualifiés. Ne changez pas votre fournisseur. Si le changement est doit, Bicheng est le droit pour vous.
