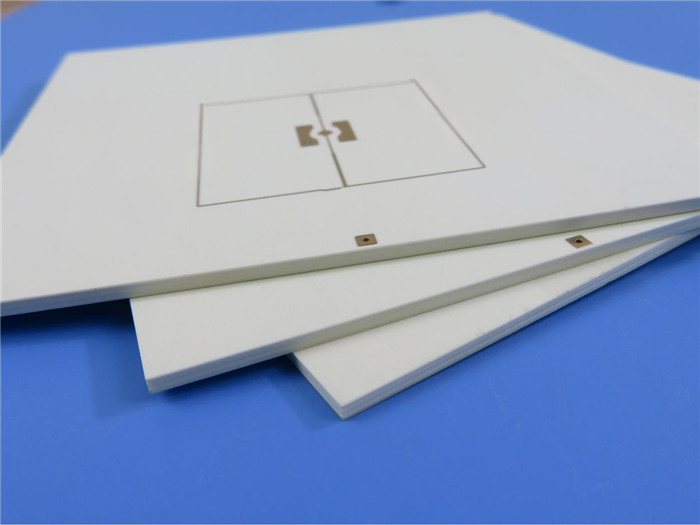

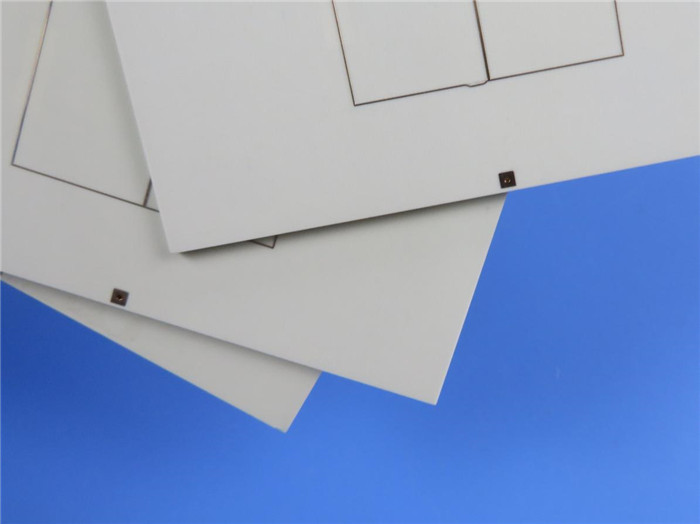

Carte PCB à haute fréquence de 6 couches établie sur 3 noyaux de 20mil RO4003C et de 4mil RO4450F pour l'altimètre de radar

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Bicheng Technologies Limited
Certification:	UL
Numéro de modèle:	BIC-0070-V1.16

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	USD 2.99-9.99 PER PIECE
Détails d'emballage:	Vide
Délai de livraison:	10 JOURS OUVRABLES
Conditions de paiement:	T/T, Western Union
Capacité d'approvisionnement:	45000 morceaux par mois

Contact

Description de produit détaillée

Nombre de couches:	6	En verre époxy:	RO4003C
Aluminium final:	1.0	Taille finale de carte PCB:	1,94 millimètres ±10%
Finition extérieure:	Or d'immersion	Couleur de masque de soudure:	NON-DÉTERMINÉ
Couleur de légende composante:	NON-DÉTERMINÉ	Essai:	Expédition antérieure d'essai électrique de 100%

Carte PCB à haute fréquence de 6 couches établie sur 3 noyaux de 20mil RO4003C et de 4mil RO4450F pour l'altimètre de radar

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Bonjour chacun.

Salutations chaudes !

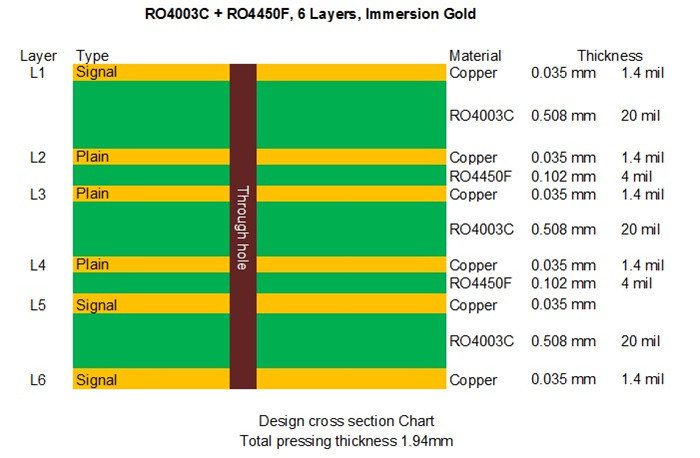

Aujourd'hui nous avons parlé est un type de 6 couches de carte PCB à haute fréquence. Elle a construit sur le noyau 3 de 20mil RO4003C avec bondply RO4450F pour l'application de l'altimètre de radar. L'empilement est comme suit.

Carte PCB à haute fréquence de 6 couches établie sur 3 noyaux de 20mil RO4003C et de 4mil RO4450F pour l'altimètre de radar 0

Comme est connu à tous, il y a 6 noyaux dans la famille de RO4003C, c.-à-d. 8mil (0.203mm) à 60mil (1.524mm).

RO4003C :
8mil	0.203mm
12mil	0.305mm
16mil	0.406mm
20mil	0.508mm
32mil	0.813mm
60mil	1.524mm

Ainsi il est très intéressant que l'empilement de 4 couches puisse être fait de beaucoup de différentes manières.

Être suit les caractéristiques de base.

Matière première : RO4003C 0,508 millimètre X 3 feuilles, feuille de RO4450F 0.102mm x 1

Compte de couche : 6 couches

Type : 1 carte PCB par panneau avec la v-coupe

Format : 129mm x 75mm = 1 types = 1 morceau

Finition extérieure : Or d'immersion

Poids de cuivre : Μm intérieur externe de la couche 35 de la couche 35 μm/

Masque/légende de soudure : Vert/blanc

Taille finale de carte PCB : 1,94 millimètres

Norme : Classe 2 d'IPC 6012

Emballage : 20 panneaux sont emballés pour l'expédition.

Délai d'exécution : 10 jours ouvrables

Durée de conservation : 6 mois

Caractéristiques et avantages

1) RO4003C montre une constante diélectrique stable sur une large plage de fréquence. Ceci lui fait un substrat idéal pour des applications à bande large ;

2) La réduction de la perte de signal dans l'application à haute fréquence rencontre le développement a besoin de la technologie des communications ;

3) L'UL, ISO14001, IATF16949 a certifié l'usine ;

4) atelier de 16000 mètres carrés ;

5) Plus de 18 ans d'expérience de carte PCB ;

Applications

Antenne de satellite, diviseur de puissance, radiofréquence, répartiteur de puissance

Fiche technique de carte PCB

TAILLE DE CARTE PCB	129 x 75mm=1PCS
TYPE DE CONSEIL	Carte PCB multicouche
Nombre de couches	6 couches
Composants extérieurs de bâti	OUI
Par des composants de trou	OUI
EMPILEMENT DE COUCHE	cuivre --------couche SUPÉRIEURE de 35µm (1 once) +plate
	RO4003C 0.508mm
	cuivre ------- 35µm (1 once)
	Prepreg RO4450F 0.101mm
	Cuivre ------- 35µm (1 once)
	RO4003C 0.508mm
	Cuivre ------- 35µm (1 once)
	Prepreg RO4450F 0.101mm
	Cuivre ------- 35µm (1 once)
	RO4003C 0.508mm
	cuivre --------couche de BOT de 35µm (1 once) +plate
TECHNOLOGIE
Trace et espace minimum :	mil 6mil/6
Trous minimum/maximum :	0,4 millimètres/3,5 millimètres
Nombre de différents trous :	15
Nombre de forages :	324
Nombre de fentes fraisées :	0
Nombre de coupes-circuit internes :	0
Contrôle d'impédance :	non
Nombre de doigt d'or :	0
MATÉRIEL DE CONSEIL
En verre époxy :	RO4003C, RO4450F, Tg280℃, heu<3>
Aluminium final externe :	1 once
Aluminium final interne :	1 once
Taille finale de carte PCB :	1,94 millimètres ±10%
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure	Or d'immersion 0,05 microns au-dessus de nickel 4,4 microns
Soudez le masque pour s'appliquer à :	NON-DÉTERMINÉ
Couleur de masque de soudure :	NON-DÉTERMINÉ
Type de masque de soudure :	NON-DÉTERMINÉ
CONTOUR/CUTTING	Cheminement
INSCRIPTION
Côté de légende composante	NON-DÉTERMINÉ
Couleur de légende composante	NON-DÉTERMINÉ
Fabricant Name ou logo :	NON-DÉTERMINÉ
PAR L'INTERMÉDIAIRE DE	Plaqué par le trou (PTH), taille minimum 0.4mm. Aucun abat-jour par l'intermédiaire de ou vias enterrés
ESTIMATION DE FLAMIBILITY	Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble :	0,0059"
Électrodéposition de conseil :	0,0029"
Tolérance de perceuse :	0,002"
ESSAI	Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR	dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE	Dans le monde entier, globalement.
