Carte électronique à haute fréquence de Rogers RO4350B avec le revêtement 10mil, 20mil, 30mil et 60mil épais avec de l'or d'immersion

Carte électronique à haute fréquence de Rogers RO4350B avec le revêtement 10mil, 20mil, 30mil et 60mil épais avec de l'or d'immersion

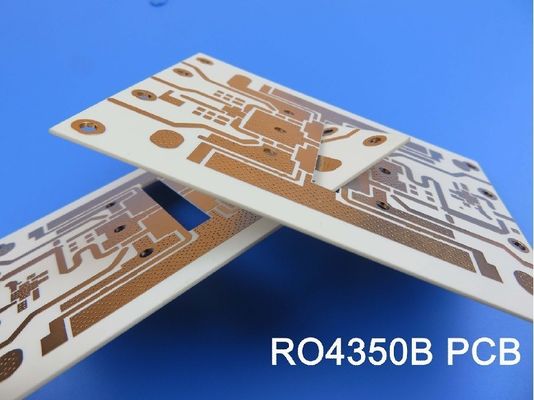

(les cartes PCB sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Bonjour chacun,

Aujourd'hui, nous allons présenter la carte PCB à haute fréquence établie sur des stratifiés de RO4350B.

RO4350B est un tissu en verre tissé a renforcé le stratifié rempli en céramique de résine d'hydrocarbure de Rogers Corporation, qui a les propriétés électriques très semblables au matériel de tissu en verre de PTFE/fabric et sa possibilité de traitement est semblable au matériel époxyde tissu de résine/en verre.

La raison pour l'usage des stratifiés de RO4350B

1. Représentation à haute fréquence supérieure

Les matériaux de RO4350B sont les stratifiés remplis en céramique d'hydrocarbure, pas PTFE qui sont conçus pour offrir la représentation à haute fréquence supérieure.

2. Basse perte diélectrique

La basse perte a comme conséquence l'excellente représentation électrique et permet des applications avec de hautes fréquences de fonctionnement.

3. Propriétés électriques stables contre la fréquence

Le matériel de RO4350B possède les propriétés des circuits à micro-ondes de rf, des réseaux assortis et des lignes de transmission commandées d'impédance.

4. Bas coefficient thermique de constante diélectrique

Ceci permet au RO4350B de montrer l'excellente stabilité dimensionnelle, une propriété requise pour les constructions multicouche diélectriques mélangées de PCBs et fiable plaqué par des trous.

5. Coût

Des stratifiés de RO4350B peuvent être fabriqués utilisant les processus FR-4 standard, n'exigent pas speicalized par l'intermédiaire des prcoesses de préparation, peuvent être traités par les systèmes de transport automatisés et l'équipement de frottement utilisés pour la préparation de la surface de cuivre. Ce les propriétés la permettent peuvent employer à la fabrication de volume et obtenir competitivement évaluées.

Capacité de carte PCB

Le double a dégrossi des cartes sur RO4350B sont disponible dans un grand choix d'épaisseurs, telles que 10mil, 20mil, 30mil et 60mil. Il a employé dans un grand choix d'applications typiques et non traditionnelles de micro-onde/radiofréquence, telles que les antennes de station de base, l'atténuateur, les amplificateurs de puissance, le RFID, le radar et les capteurs etc.

Carte PCB multicouche

La carte PCB multicouche est faite sur le noyau de RO4350B, tel que le conseil de 4 couches sur le noyau 6.6mil et le noyau 20mil, conseil de 4 couches sur 2 noyaux de 10mil. C'est différent de la carte PCB multicouche sur FR-4. Le noyau a fixé l'épaisseur qui est très importante pour la longueur électrique des lignes de rf sur la carte.

Carte PCB hybride

Afin d'épargner le coût de production sans réduire la perte de signal dans l'environnement à haute fréquence, le matériel de la fibre de verre FR-4 est mélangé à RO4350B dans la carte multicouche. Le matériel à haute fréquence est employé dans la couche de signal et le matériel de la fibre de verre FR-4 est employé dans d'autres couches.

La couleur de base de la carte PCB de RO4350B est blanche.

Nous nous spécialisons dedans pour te fournir le prototype, les petits groupes et le service de production en série.

Si vous avez n'importe quelles conditions sur ce genre de carte PCB, sentez-vous svp libre pour nous contacter.

Merci de votre lecture.
