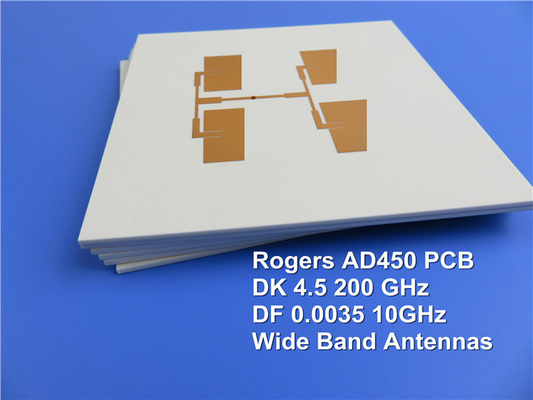

Carte PCB à haute fréquence de Rogers AD450 établie sur le substrat de 10mil 0.254mm avec de l'or d'immersion pour les antennes larges de bande.

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Bicheng Technologies Limited
Certification:	UL
Numéro de modèle:	BIC-154-V0.96

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	USD 2.99-9.99 PER PIECE
Détails d'emballage:	Vide
Délai de livraison:	10 JOURS OUVRABLES
Conditions de paiement:	T/T, Western Union
Capacité d'approvisionnement:	45000 morceaux par mois

Contact

Description de produit détaillée

Nombre de couches:	2	Verre époxy:	AD450
Fleuret final:	1.0	Hauteur finale du PCB:	0,3mm ±10%
Finition extérieure:	Or d'immersion	Couleur de masque de soudure:	Vert
Couleur de légende composante:	Blanc	Essai:	Expédition antérieure d'essai électrique de 100%

Carte PCB à haute fréquence de Rogers AD450 établie sur le substrat de 10mil 0.254mm avec de l'or d'immersion pour les antennes larges de bande.

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

L'AD450 de Rogers (Arlon) est une fibre de verre tissée renforcée, rempli en céramique, PTFE a basé le matériau composite pour l'usage comme substrat de carte électronique. La fibre de verre tissée assure une meilleure uniformité de constante diélectrique et d'épaisseur, une meilleure stabilité dimensionnelle aussi bien qu'un coût réduit de fabrication.

Les propriétés électriques d'AD450 suggèrent qu'il puisse aisément remplacer FR-4 dans les applications où des fréquences et des attentes plus élevées pour la fidélité accrue avec le signal à bande large sont au delà de la représentation offerte par FR-4.

Avec une constante diélectrique de 4,5, la plupart des conceptions FR-4 peuvent être aisément transférées. Sa conduction thermique plus élevée et abaisser CTE également pour favoriser son utilisation dans des conceptions de puissance plus élevée, où les extrémités de la température et le rejet de la chaleur sont des considérations primaires.

AD450 est compatible avec le traitement utilisé pour PTFE standard a basé des substrats de carte électronique. En outre, son bas axe des z la dilatation que thermique s'améliorera plaqué par la fiabilité de trou, comparée à PTFE typique a basé des stratifiés.

Applications typiques :

1. Miniaturisation de carte

2. Systèmes de transmission de multimédia

3. Applications larges d'antenne de bande

4. Remplacement de FR-4 dans des applications plus élevées de fréquence

Carte PCB à haute fréquence de Rogers AD450 établie sur le substrat de 10mil 0.254mm avec de l'or d'immersion pour les antennes larges de bande. 0

Le schéma 1 démontre la stabilité de la constante diélectrique à travers la fréquence.

Carte PCB à haute fréquence de Rogers AD450 établie sur le substrat de 10mil 0.254mm avec de l'or d'immersion pour les antennes larges de bande. 1

Le schéma 2 démontre la stabilité du facteur de dissipation à travers la fréquence.

Notre capacité de carte PCB (AD450)

Matériel de carte PCB :	La fibre de verre tissée au sujet de rempli inforced et en céramique, PTFE a basé composé
Désignation :	AD450
Constante diélectrique :	4,5
Compte de couche :	Double couche, carte PCB multicouche et hybride
Poids de cuivre :	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Épaisseur de carte PCB :	10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 50mil (1.27mm), 60mil (1.524mm), 70mil (1.778mm), 90mil (2.286mm), 180mil (4.572mm), 200mil (5.08mm), 230mil (5.842mm)
Épaisseur de carte PCB :
Taille de carte PCB :	≤400mm X 500mm
Masque de soudure :	Etc. vert, noir, bleu, jaune, rouge.
Finition extérieure :	Cuivre nu, HASL, ENIG, OSP etc….

Fiche technique d'AD450

Propriété	Méthode d'essai	Condition	Résultat
Constante diélectrique @ 200 mégahertz	IPC TM-650 2.5.5.6	C23/50	4,5
Tangente de perte @ 10 gigahertz	IPC TM-650 2.5.5.6	C23/50	0,0035
Coefficient thermique de heu	IPC TM-650 2.5.5.6	- ℃ 10 à +140℃	-233,5
Résistance au pelage de cuivre (lb/in)	IPC TM-650 2.4.8	, SOLIDES TOTAUX	>12
Résistivité volumique (MΩ-cm)	IPC TM-650 2.5.17.1	C96/35/90	1,2 x 109
Résistivité extérieure (MΩ)	IPC TM-650 2.5.17.1	C96/35/90	4,5 x 107
Résistance d'arc (secondes)	ASTM D-495	D48/50	>180
Module de tension (kpsi)	ASTM D-638	,℃ 23	>700
Résistance à la traction (kpsi)	ASTM D-882	,℃ 23	>20
Module compressif (kpsi)	ASTM D-685	,℃ 23	>350
Module de flexion (kpsi)	ASTM D-790	,℃ 23	>540
Panne diélectrique (kilovolts)	ASTM D-149	D48/50	>45
Densité (g/cm3)	Méthode A d'ASTM D-792	, 23℃	2,45
Absorption d'eau (%)	IPC TM-650 2.6.2.2	E1/105 + D24/23	0,07
Coefficient d'axe de l'axe des ordonnées Z d'axe des abscisses de la dilatation thermique (ppm/℃)	IPC TM-650 2.4.24 TMA	0℃ au ℃ 100	8 11 42
Conduction thermique (W /mK)	ASTM E-1225	℃ 100	0,38
La perte de la masse totale de dégazage (%) a rassemblé la vapeur d'eau condensable volatile de matériel (%) récupérée	Maximum 0,10% du maximum 1,00% de la NASA SP-R-0022A	125℃, ≦10-6 torr	0,01 0,01 0,00
Inflammabilité	Brûlure verticale de l'UL 94	C48/23/50, E24/125	UL94-V0
