RF-35A2 carte PCB taconique 20mil (0,508 millimètres) 30mil (0.762mm) 60mil (1.524mm) avec de l'argent d'immersion d'or d'immersion et le masque bleu

RF-35A2 carte PCB taconique 20mil (0,508 millimètres) 30mil (0.762mm) 60mil (1.524mm) avec de l'argent d'immersion d'or d'immersion et le masque bleu

  • RF-35A2 carte PCB taconique 20mil (0,508 millimètres) 30mil (0.762mm) 60mil (1.524mm) avec de l'argent d'immersion d'or d'immersion et le masque bleu
  • RF-35A2 carte PCB taconique 20mil (0,508 millimètres) 30mil (0.762mm) 60mil (1.524mm) avec de l'argent d'immersion d'or d'immersion et le masque bleu
  • RF-35A2 carte PCB taconique 20mil (0,508 millimètres) 30mil (0.762mm) 60mil (1.524mm) avec de l'argent d'immersion d'or d'immersion et le masque bleu
RF-35A2 carte PCB taconique 20mil (0,508 millimètres) 30mil (0.762mm) 60mil (1.524mm) avec de l'argent d'immersion d'or d'immersion et le masque bleu
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng Technologies Limited
Certification: UL
Numéro de modèle: BIC-168-V7.83
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD40~50
Détails d'emballage: Vide
Délai de livraison: 5-6 jours ouvrables
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 45000 morceaux par mois
Contact
Description de produit détaillée
En verre époxy: RF-35A2 Taille finale de carte PCB: 0,8 millimètres ±10%
Aluminium final externe: 1,0 onces Finition extérieure: L'ENIG
Couleur de masque de soudure: Vert Couleur de légende composante: Blanc
ESSAI: Expédition antérieure d'essai électrique de 100%

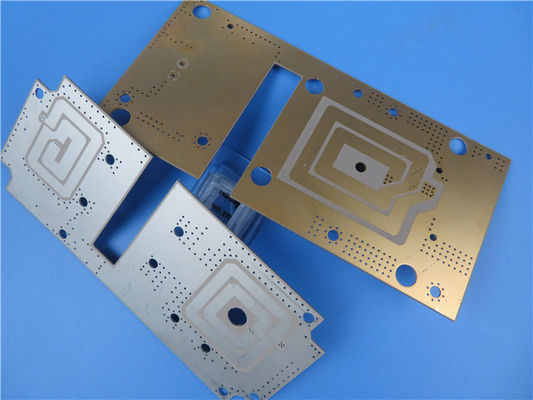

RF-35A2 carte PCB taconique 20mil (0,508 millimètres) 30mil (0.762mm) 60mil (1.524mm) avec de l'argent d'immersion d'or d'immersion et le masque bleu

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



Le substrat RF-35A2 taconique est conçu pour avoir le contenu très réduit de fibre de verre pour réaliser « meilleur les propriétés de perte par insertion dans classe » et la constante diélectrique uniforme 3,5 +/--0,05 dans tout le stratifié. C'est un type de matériel très réduit d'amplificateur de puissance de perte.



La dispersion uniforme de la céramique dans tout le stratifié rapporte extrêmement - bas X et Y coefficient de dilatation thermique. Le bas module et les valeurs DE X/Y basses de CTE font à RF-35A2 un matériel attrayant pour le support intermédiaire en technologie de montage extérieur.



RF-35A2 est fabriqué avec un processus multipas de propriété industrielle avec l'excellente représentation diélectrique et l'excellente adhérence de peau de cuivre. Les bas 0,0015 facteurs de dissipation à 10 gigahertz tiennent compte du transfert maximum de puissance ayant pour résultat la génération à basse température.



RF-35A2 carte PCB taconique 20mil (0,508 millimètres) 30mil (0.762mm) 60mil (1.524mm) avec de l'argent d'immersion d'or d'immersion et le masque bleu 0



Avantages :

Basses propriétés de perte

Tolérance du DK +/- de 0,05

Le DK homogène

Excellente résistance au pelage

Absorption de faible humidité



Notre capacité de carte PCB (RF-35A2)

Matériel de carte PCB : Fibre de verre en céramique de PTFE
Désignation : RF-35A2
Constante diélectrique : 3,15
Facteur de dissipation 0,0015
Compte de couche : Double couche, carte PCB multicouche et hybride
Poids de cuivre : 0.5oz (17 µm), 1oz (35µm)
Épaisseur de carte PCB : 10mil (0.254mm) ; 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Taille de carte PCB : ≤400mm X 500mm
Masque de soudure : Etc. vert, noir, bleu, jaune, rouge.
Finition extérieure : Cuivre nu, HASL, ENIG, argent d'immersion, étain d'Immersoin, OSP etc….



Applications :

Amplificateurs de puissance

Filtres/coupleurs

Numérique à grande vitesse

Composants passifs

Antennes sans fil



Valeurs RF-35A2 typiques

Propriété Méthode d'essai Unité Valeur Unité Valeur
Le DK @ 10 gigahertz IPC-650 2.5.5.5 .1 (modifié)   3,5   3,5
DF @ 10 gigahertz IPC-650 2.5.5.5 .1 (modifié)   0,0015   0,0015
Absorption d'humidité IPC-650 2.6.2.1 % 0,03 % 0,03
Panne diélectrique IPC-650 2.5.6/ASTM D 149 kilovolt 59 kilovolt 59
Résistance diélectrique ASTM D 149 V/mil 1000 V/mm 39 370
Résistivité volumique Sec d'IPC-650 2.5.17.1. 5.2.1 (humidité Cond.) Mohm/cm 10^9 Mohm/cm 10^9
Résistivité extérieure Sec d'IPC-650 2.5.17.1. 5.2.1 (humidité Cond.) Mohm 10^8 Mohm 10^8
Résistance d'arc IPC-650 2.5.1 Secondes 242 Secondes 242
Résistance à la flexion (DM) IPC-650 2.4.4 kpsi 24 N/mm2 165
Résistance à la flexion (CD) IPC-650 2.4.4 kpsi 15 N/mm2 103
Résistance à la traction (DM) ASTM D 3039 livre par pouce carré 16 800 N/mm2 116
Résistance à la traction (CD) ASTM D 3039 livre par pouce carré 11 000 N/mm2 75,8
Module de Young (DM) ASTM D 3039 livre par pouce carré 106 N/mm2 8 343
Module de Young (CD) ASTM D 3039 livre par pouce carré 106 N/mm2 7 171
Le coefficient de Poisson (DM) ASTM D 3039   0,14   0,14
Le coefficient de Poisson (CD) ASTM D 3039   0,1   0,1
Tension à la coupure (DM) ASTM D 3039 % 1,6 % 1,6
Tension à la coupure (CD) ASTM D 3039 % 1,4 % 1,4
Module compressif (axe de Z) ASTM D 695 (°C) 23 kpsi 385 N/mm2 2 650
Résistance au pelage (1 once. VIP) IPC-650 2.4.8 (contrainte thermique) lbs/in 12 N/mm 2,1
Résistance au pelage (1 once. VIP) IPC-650 2.4.8.3 (°C) 150 (Temp élevé.) lbs/in 14 N/mm 2,5
Résistance au pelage (1 once. VIP) Sec d'IPC-650 2.4.8. 5.2.3 (Proc. Produits chimiques) lbs/in 11 N/mm 2
Densité (densité)   gm/cm3 2,28 gm/cm3 2,28
La chaleur spécifique ASTM E 1269 (DSC) (°C) 100 J/g/K 0,99 J/g/K 0,99
Conduction thermique ASTM F 433 W/M*K 0,29 W/M*K 0,29
Le TD Perte de poids d'IPC-650 2.4.24.6 2% °C 528 °C 528
Le TD Perte de poids d'IPC-650 2.4.24.6 5% °C 547 °C 547
CTE (x) IPC-650 2.4.41 (>RT -°C) 125 ppm/°C 10 ppm/°C 10
CTE (y) IPC-650 2.4.41 (>RT -°C) 125 ppm/°C 13 ppm/°C 13
CTE (z) IPC-650 2.4.41 (>RT -°C) 125 ppm/°C 108 ppm/°C 108



RF-35A2 carte PCB taconique 20mil (0,508 millimètres) 30mil (0.762mm) 60mil (1.524mm) avec de l'argent d'immersion d'or d'immersion et le masque bleu 1
