Aperçu ProduitsPanneau de la carte PCB FR-4

Carte PCB TU-872 multicouche électronique de la carte de fiabilité thermique élevée de basse carte PCB du DK/DF FR-4 (carte PCB)

Carte PCB TU-872 multicouche électronique de la carte de fiabilité thermique élevée de basse carte PCB du DK/DF FR-4 (carte PCB)

  • Carte PCB TU-872 multicouche électronique de la carte de fiabilité thermique élevée de basse carte PCB du DK/DF FR-4 (carte PCB)
  • Carte PCB TU-872 multicouche électronique de la carte de fiabilité thermique élevée de basse carte PCB du DK/DF FR-4 (carte PCB)
  • Carte PCB TU-872 multicouche électronique de la carte de fiabilité thermique élevée de basse carte PCB du DK/DF FR-4 (carte PCB)
  • Carte PCB TU-872 multicouche électronique de la carte de fiabilité thermique élevée de basse carte PCB du DK/DF FR-4 (carte PCB)
Carte PCB TU-872 multicouche électronique de la carte de fiabilité thermique élevée de basse carte PCB du DK/DF FR-4 (carte PCB)
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng Technologies Limited
Certification: UL
Numéro de modèle: BIC-500-V5.3
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD9.99-99.99
Détails d'emballage: Vide
Délai de livraison: 10 jours ouvrables
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 45000 morceaux par mois
Contact
Description de produit détaillée
Nombre de couches: 4 En verre époxy: PS de TU-872 SLK
Taille finale de carte PCB: 1.6mm ±0.16 Aluminium final externe: 1,5 onces
Finition extérieure: Nickel au bain chaud au-dessus d'or d'immersion (l'ENIG) (micoinch 2 plus de nickel de 100 micropouc Couleur de masque de soudure: Bleu
Couleur de légende composante: Blanc Essai: Expédition antérieure d'essai électrique de 100%

Carte PCB TU-872 multicouche électronique de la carte de fiabilité thermique élevée de basse carte PCB du DK/DF FR-4 (carte PCB)

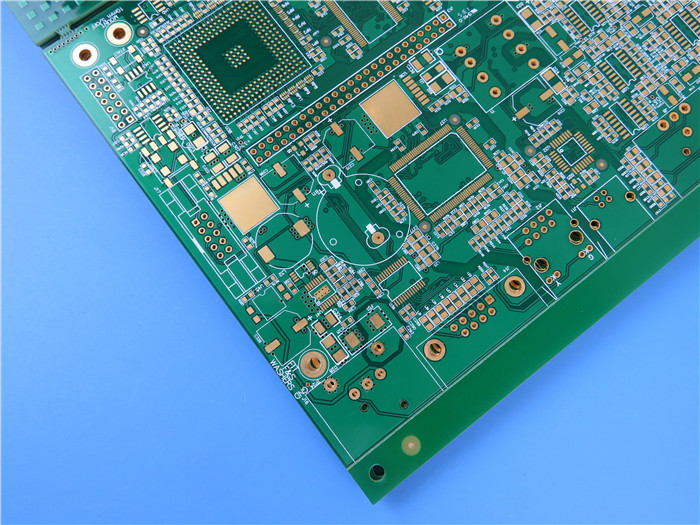

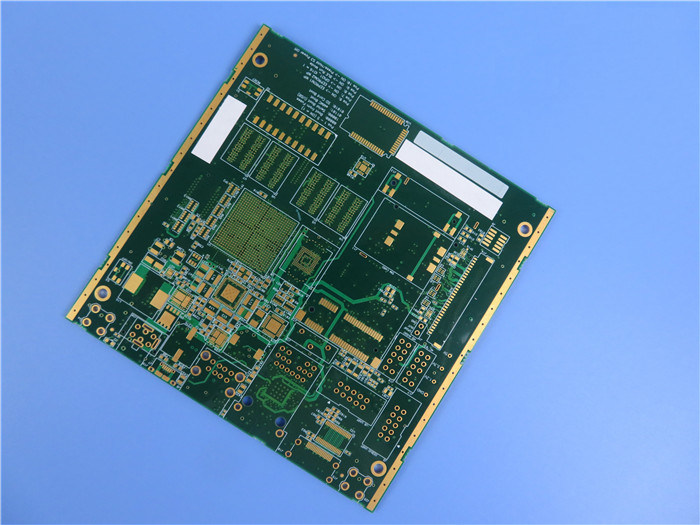

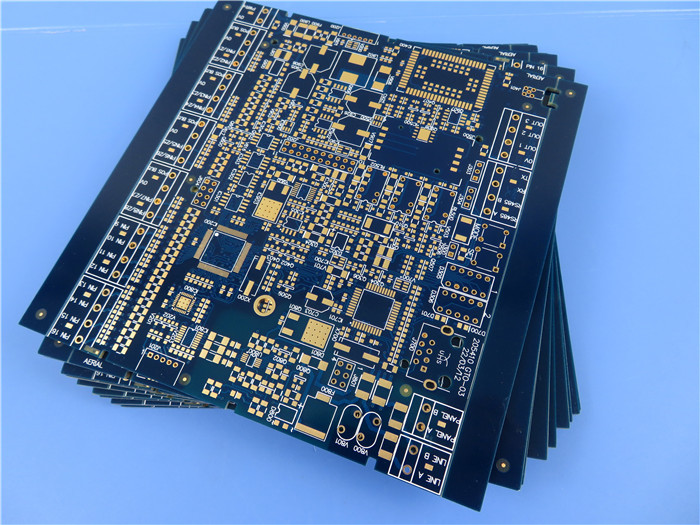

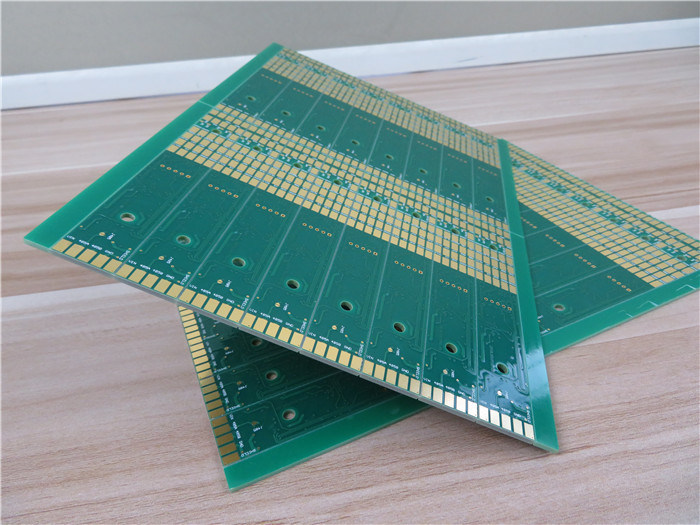

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



Description générale

Le PS de TU-872 SLK est basé sur une résine FR-4 époxyde modifiée de haute performance. Ce matériel est renforcé avec le verre tissé nouveau et conçu avec la basse constante diélectrique supplémentaire et le bas facteur de dissipation pour la basse perte à grande vitesse et l'application à haute fréquence de carte. Le matériel de PS de TU-872 SLK convient au processus sans plomb de protection de l'environnement et aussi compatible avec les processus FR-4. Le PS de TU-872 SLK stratifie également l'objet exposé excellent CTE, la résistance chimique supérieure, la résistance d'humidité, la stabilité thermique, la résistance de CAF et la dureté augmentées par un réseau d'allylique formant le composé.



Carte PCB TU-872 multicouche électronique de la carte de fiabilité thermique élevée de basse carte PCB du DK/DF FR-4 (carte PCB) 0



Fonctionnalités clé

1. Excellentes propriétés électriques

2. Constante diélectrique moins de 3,5

3. Facteur de dissipation moins de 0,010

4. Excellente, stable et plate représentation de Dk/Df

5. Compatible avec la plupart des processus FR-4

6. Processus sans plomb compatible

7. Dilatation thermique améliorée d'axe des z

8. Capacité d'Anti-CAF

9. Stabilité dimensionnelle, uniformité d'épaisseur et planéité supérieures

10. Excellent à travers-trou et fiabilité de soudure



Nos capacités de carte PCB (PS de TU-872 SLK)

Matériel de carte PCB : Résine FR-4 époxyde modifiée de haute performance
Désignation : PS de TU-872 SLK
Constante diélectrique : < 3="">
Compte de couche : Double couche, carte PCB multicouche et hybride
Poids de cuivre : 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)
Épaisseur de carte PCB : 10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 60mil (1.524mm)
Taille de carte PCB : ≤400mm X 500mm
Masque de soudure : Etc. de vert, de noir, de Matt Black, de bleu, de Matt Blue, jaune, rouge.
Finition extérieure : Cuivre nu, HASL, ENIG, OSP, étain d'immersion, argent d'immersion etc….
Technologie : HDI, par l'intermédiaire de dans protection, contrôle d'impédance, aveuglent l'électrodéposition par l'intermédiaire de/enterré par l'intermédiaire de, de bord, le BGA, les trous etc. de Countsunk.



Applications principales

1. Radiofréquence

2. Fond de panier, informatique à haute performance

3. Linecards, stockage

4. Serveurs, télécom, station de base

5. Routeurs de bureau



Nos avantages

ISO9001, ISO14001, IATF16949, ISO13485, UL a certifié ;

atelier 16000㎡ ;

capacité de la sortie 30000㎡ par mois ;

Prototype à la capacité de large volume de production

Classe 3 de la classe 2/IPC d'IPC ;

Toute couche HDI PCBs ;

La livraison à l'heure : >98%

Taux de plainte de client : <1>



Propriétés typiques (PS de TU-872 SLK)

Article Valeurs typiques Traitement IPC-4101 /126
Courant ascendant
Tg (DMA) 220°C
Tg (DSC) 200°C   > 170°C
Tg (TMA) 190°C E-2/105
Le TD (TGA) 340°C   > 340°C
Axe des abscisses de CTE °C du 27h 12~   NON-DÉTERMINÉ
Axe des y de CTE °C du 27h 12~ E-2/105 NON-DÉTERMINÉ
Axe des z de CTE 2,30%   < 3="">
Contrainte thermique, flotteur de soudure, 288°C > sec 60 > sec 10
T260 minute 60   > minute 30
T288 minute 20 E-2/105 > minute 15
T300 minute 5   > minute 2
Inflammabilité 94V-0 E-24/125 94V-0
LE DK ET DF
Constante diélectrique (RC 50%) @10GHz 3,5
Tangente de perte (RC 50%) @10GHz 0,008
Élém. élect.
Constante diélectrique (RC50%)
1GHz (SPC method/4291B) 3.6/3.4   < 5="">
5GHz (méthode de SPC) 3,5 E-2/105 -
10GHz (méthode de SPC) 3,5   -
Tangente de perte (RC50%)
1GHz (SPC method/4291B) 0.006/0.004
5GHz (méthode de SPC) 0,007 E-2/105 < 0="">
10GHz (méthode de SPC) 0,008
Résistivité volumique > 1010 MΩ•cm C-96/35/90 > 106 MΩ•cm
Résistivité extérieure > 108 MΩ C-96/35/90 > 104 MΩ
Force électrique > 40 KV/mm > 30 kV/mm
Panne diélectrique > 50 kilovolts NON-DÉTERMINÉ
Mécanique
Module de Young
Direction de chaîne 26 GPa NON-DÉTERMINÉ
Direction de suffisance 24 GPa
Résistance à la flexion
Dans le sens de la longueur > 60 000 livres par pouce carré > 60 000 livres par pouce carré
En travers > 50 000 livres par pouce carré > 50 000 livres par pouce carré
La résistance au pelage, aluminium de Cu de rtf de 1,0 onces 4~7 lb/in > 4 lb/in
Absorption d'eau 0,13% E-1/105+D-24/23 < 0="">



Carte PCB TU-872 multicouche électronique de la carte de fiabilité thermique élevée de basse carte PCB du DK/DF FR-4 (carte PCB) 1
