Salut chacun,

Aujourd'hui, nous parlons de la carte PCB de haute fréquence avons fait sur 10mil RO4350B avons pressé avec FR-4.

Ce conseil est conçu comme structure de couche 4, qui est relativement simple et coût-contrôlable, ceci est utile d'ouvrir un marché.

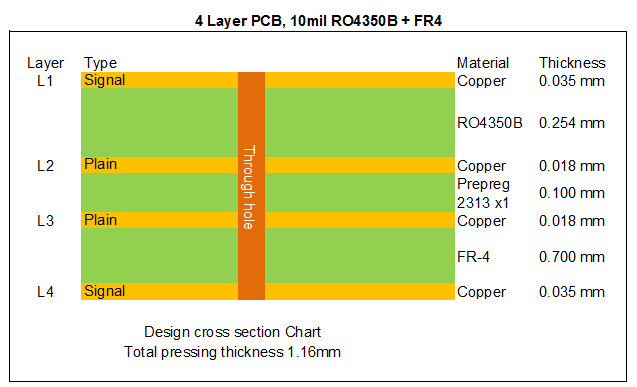

Jetons un coup d'oeil à son habillage,

La première couche à la deuxième couche est matériel de noyau de 10mil RO4350B, le noyau a fixé l'épaisseur qui est très importante pour la longueur électrique des lignes de rf sur la carte, et les autres couches sont les matériaux FR-4, qui sont collés par les feuilles semi-traitées.

La couche intérieure de la carte PCB est de 0,5 onces et la couche externe est de 1 once.

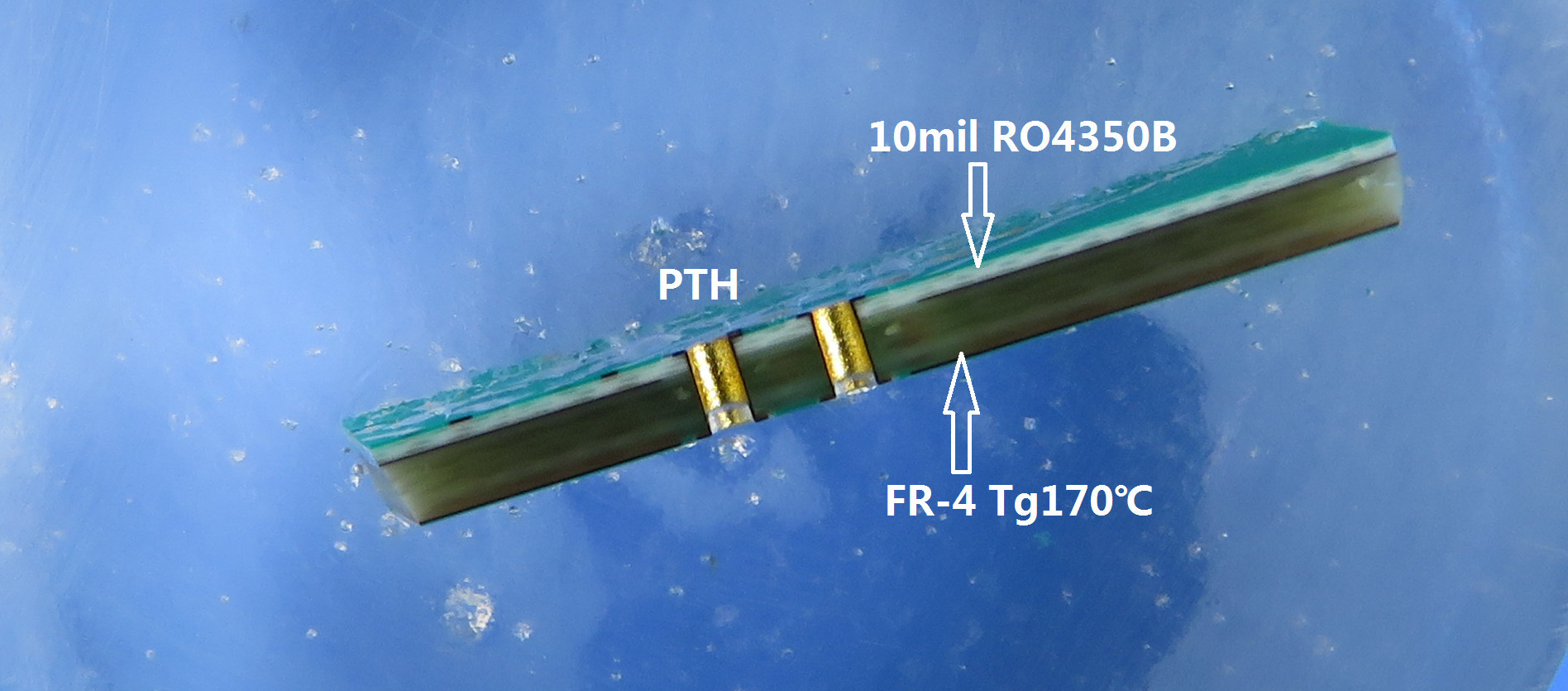

C'est en coupe.

Plaqué par des trous reliez chaque couche, nous entreprenons aveugle par l'intermédiaire de la conception et de la conception de HDI de la 1ère étape et de la 2ème étape. La couleur du masque de soudure est en vert, et jaune, rouge et noir soyez disponible pour votre option.

Toutes les cartes PCB de notre société seront de passer par l'essai de circuit ouvert et l'essai de court-circuit, l'essai d'AOI, l'essai de solderability et le test de tension thermique de 288 ℃ pour assurer les produits de haute qualité.

Nous pouvons te fournir le prototype et la production en série.

Merci de votre lecture
