Bonjour chacun,
Aujourd'hui, nous allons présenter la carte PCB à haute fréquence établie sur des stratifiés de RO4350B.
RO4350B est un tissu en verre tissé a renforcé le stratifié rempli en céramique de résine d'hydrocarbure de Rogers Corporation, qui a les propriétés électriques très semblables au matériel de tissu en verre de PTFE/fabric et sa possibilité de traitement est semblable au matériel époxyde tissu de résine/en verre.
La raison pour l'usage des stratifiés de RO4350B
1. Représentation à haute fréquence supérieure
Les matériaux de RO4350B sont les stratifiés remplis en céramique d'hydrocarbure, pas PTFE qui sont conçus pour offrir la représentation à haute fréquence supérieure.
2. Basse perte diélectrique
La basse perte a comme conséquence l'excellente représentation électrique et permet des applications avec de hautes fréquences de fonctionnement.
3. Propriétés électriques stables contre la fréquence
Le matériel de RO4350B possède les propriétés des circuits à micro-ondes de rf, des réseaux assortis et des lignes de transmission commandées d'impédance.
4. Bas coefficient thermique de constante diélectrique
Ceci permet au RO4350B de montrer l'excellente stabilité dimensionnelle, une propriété requise pour les constructions multicouche diélectriques mélangées de PCBs et fiable plaqué par des trous.
5. Coût
Des stratifiés de RO4350B peuvent être fabriqués utilisant les processus FR-4 standard, n'exigent pas speicalized par l'intermédiaire des prcoesses de préparation, peuvent être traités par les systèmes de transport automatisés et l'équipement de frottement utilisés pour la préparation de la surface de cuivre. Ce les propriétés la permettent peuvent employer à la fabrication de volume et obtenir competitivement évaluées.
Capacité de carte PCB
Le double a dégrossi des cartes sur RO4350B sont disponible dans un grand choix d'épaisseurs, telles que 10mil, 20mil, 30mil et 60mil. Il a employé dans un grand choix d'applications typiques et non traditionnelles de micro-onde/radiofréquence, telles que les antennes de station de base, l'atténuateur, les amplificateurs de puissance, le RFID, le radar et les capteurs etc.
| Matériel de carte PCB : |
Stratifiés en céramique d'hydrocarbure renforcé de verre |
| Code : |
Rogers RO4350B |
| Constante diélectrique : |
3,48 ±0.05 (processus) |
| 3,65 (conception) |
| Compte de couche : |
1 couche, 2 couches, type multicouche et hybride (mélangé) |
| Poids de cuivre : |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Épaisseur de carte PCB : |
10mil (0.254mm), 20mil (0.508mm) |
| 30mil (0.762mm), 60mil (1.524mm) |
| Taille de carte PCB : |
≤400mm X 500mm |
| Masque de soudure : |
Etc. vert, noir, bleu, jaune, rouge. |
| Finition extérieure : |
Cuivre nu, HASL, ENIG, argent, OSP, etc. |
Carte PCB multicouche
La carte PCB multicouche de RO4350B est en grande partie quatre-couche, six-couche et huit-couche, et certains sont conçus comme trois-couche (quatre-couche fausse), cinq-couche (six-couche fausse) et ainsi de suite.
Carte PCB hybride
Afin d'épargner le coût de production sans réduire la perte de signal dans l'environnement à haute fréquence, le matériel de la fibre de verre FR-4 est mélangé à RO4350B dans la carte multicouche. Le matériel à haute fréquence est employé dans la couche de signal et le matériel de la fibre de verre FR-4 est employé dans d'autres couches.

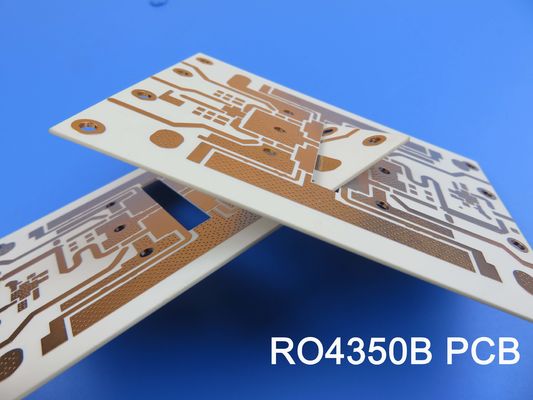

CARTE PCB DE RO4350B
La couleur de base de la carte PCB de RO4350B est blanche.
Nous nous spécialisons dedans pour te fournir le prototype, les petits groupes et le service de production en série.
Si vous avez n'importe quelles conditions sur ce genre de carte PCB, sentez-vous svp libre pour nous contacter.
Merci de votre lecture.
Annexe : Propriétés typiques de RO4350B
| Propriété |
RO4350B |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique, εProcess |
3.48±0.05 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 Stripline maintenu par 2.5.5.5 |
| Constante diélectrique, εDesign |
3,66 |
Z |
|
8 à 40 gigahertz |
Méthode de longueur de phase différentielle |
| Dissipation Factortan, δ |
0,0037
0,0031 |
Z |
|
10 GHz/23℃
2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Coefficient thermique de ε |
+50 |
Z |
ppm/℃ |
-50℃to 150℃ |
IPC-TM-650 2.5.5.5 |
| Résistivité volumique |
1,2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Résistivité extérieure |
5,7 x109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Force électrique |
31.2(780) |
Z |
Kv/mm (v/mil) |
0.51mm (0,020") |
IPC-TM-650 2.5.6.2 |
| Module de tension |
16 767 (2 432)
14 153 (2 053) |
X
Y |
MPA (ksi) |
Droite |
ASTM D 638 |
| Résistance à la traction |
203 (29,5)
130 (18,9) |
X
Y |
MPA (ksi) |
Droite |
ASTM D 638 |
| Résistance à la flexion |
255
(37) |
|
MPA
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilité dimensionnelle |
<0>
| X, Y |
mm/m
(mil/pouce) |
après etch+E2/150℃ |
IPC-TM-650 2.4.39A |
| Coefficient de dilatation thermique |
10
12
32 |
X
Y
Z |
ppm/℃ |
-55℃to288℃ |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
℃ TMA |
|
IPC-TM-650 2.4.24.3 |
| Le TD |
390 |
|
℃ TGA |
|
ASTM D 3850 |
| Conduction thermique |
0,69 |
|
W/M/oK |
80℃ |
ASTM C518 |
| Absorption d'humidité |
0,06 |
|
% |
48hours immersion 0,060"
la température 50℃ d'échantillon |
ASTM D 570 |
| Densité |
1,86 |
|
gm/cm3 |
23℃ |
ASTM D 792 |
| Peau de cuivre Stength |
0,88
(5,0) |
|
N/mm
(pli) |
après flotteur de soudure 1 once.
Aluminium d'EDC |
IPC-TM-650 2.4.8 |
| Inflammabilité |
(3) V-0 |
|
|
|
UL 94 |
| Processus sans plomb compatible |
Oui |
|
|
|
|
