Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng Technologies Limited
Certification: UL
Numéro de modèle: BIC-XXXX-V1.27
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 9.99-99.99
Détails d'emballage: Vide
Délai de livraison: 10 JOURS OUVRABLES
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 50000 morceaux par mois
Contact
Description de produit détaillée
Nombre de couches: 1 couche, 2 couches, type multicouche et hybride (mélangé) En verre époxy: RF-35TC taconique
Aluminium final: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) Heig1.0-5.0mmht final de carte PCB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Finition extérieure: Cuivre nu, HASL, ENIG, argent, OSP, etc. Couleur de masque de soudure: Etc. vert, noir, bleu, jaune, rouge.
Couleur de légende composante: Etc. vert, noir, bleu, jaune, rouge. Essai: Expédition antérieure d'essai électrique de 100%

Bonjour chacun,

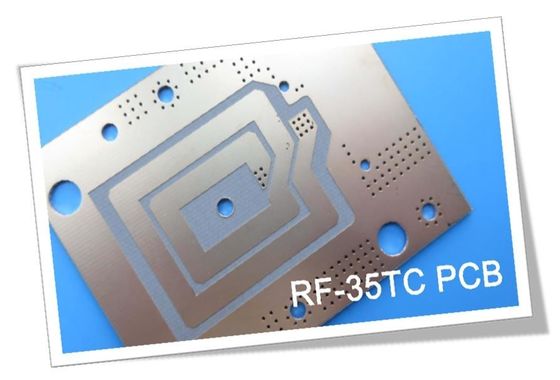

Aujourd'hui, nous présentons la carte PCB à haute fréquence établie sur RF-35TC.

RF-35TC est un PTFE basé, matériel rempli en céramique de haute fréquence de fibre de verre de société taconique.



D'abord, jetez un coup d'oeil à certains de ses avantages :

Panneau à haute fréquence taconique de carte PCB de la carte électronique de RF-35TC RF-35TC 0



Gestion thermique exceptionnelle

Ce matériel offre la représentation supérieure de dissipation thermique, ainsi c'est un type de bas stratifié thermiquement conducteur de perte. Il est plus adapté pour des applications de puissance élevée. La chaleur absorbe à partir des les deux la ligne de transmission sur les composants de carte PCB et extérieurs de bâti tels que le condensateur etc.



De même, la stabilité du DK est à travers une large température ambiante ; des gains et les efficacités d'antenne sont augmentés, des liens de RF-35TC très bien au cuivre de profil bas, réduisant la perte par insertion.



En retournant à la table, jetons un coup d'oeil à ses applications principales :

1. Amplificateurs de puissance : Extrêmement - le bas DF de 0,0011 et la conduction thermique élevée sont particuliers adaptés aux applications d'amplificateur de puissance.

2. Coupleurs : Le bas axe CTE de Z et la température DK stable sont critiques pour étroit et la large bande a recouvert des coupleurs.

3. Filtres : Les valeurs basses de X et de Y CTE sont cruciales pour maintenir des distances critiques entre les oligoéléments dans un filtre imprimé



En outre, il est également très utilisé dans des antennes, équipement satellite et ainsi de suite. Après, jetons un coup d'oeil à nos capacités de carte PCB.



Notre capacité de carte PCB (RF-35TC)

Matériel de carte PCB : PTFE a basé le substrat rempli en céramique de fibre de verre
Indicateur : RF-35TC
Constante diélectrique @ 10GHz : 3,50
Compte de couche : 1 couche, 2 couches, type multicouche et hybride
Poids de cuivre : 0.5oz, 1oz, 2oz
Épaisseur de carte PCB : 0.3mm, 0.6mm, 0.8mm, 1.6mm
(substrat 10mil, 20mil, 30mil, 60mil)
Masque de soudure : Etc. vert, rouge, noir, blanc, bleu.
Taille de carte PCB : ≤400mm X 500mm
Finition extérieure : Cuivre nu, HASL, ENIG, étain etc. d'immersion.




Actuellement, notre société peut fournir la carte PCB à simple face, la double carte PCB dégrossie, la carte PCB multicouche et la carte PCB hybride.

L'épaisseur de cuivre est principalement 1oz et 2oz.

Selon différentes utilisations, il y a beaucoup de genres d'épaisseur pour choisir, comme de 0.3mm, de 0.6mm, de 0.8mm et de 1.6mm.

La couleur du masque de soudure est disponible dans etc. vert, rouge, noir, blanc et bleu.

Notre taille maximum de carte PCB est dans 400X 500mm.

Un grand choix de finitions extérieures sont disponibles, comme le cuivre nu, le niveau d'air chaud, les or d'immersion et étain d'immersion.


Panneau à haute fréquence taconique de carte PCB de la carte électronique de RF-35TC RF-35TC 1



La couleur de base de la carte PCB de RF-35TC est brune et grise.





Notre société se concentre sur des prototypes, le petit groupe et la production en série. Au cas où vous auriez toutes les questions, sentez-vous svp libre pour nous contacter.

Merci de la lecture.



Annexe : Valeur typique de RF-35TC

Propriété Méthode d'essai Unité Valeur Unité Valeur
Gigahertz du DK @10 IPC-650 2.5.5.5 .1 (modifié)   3,5   3,5
Tck (- 30 à 120) IPC-650 2.5.5.5 .1 (modifié) page par minute 24 page par minute 24
Gigahertz de DF @10 IPC-650 2.5.5.5 .1 (modifié)   0,0011   0,0011
Panne diélectrique IPC-650 2.5.6 (dans-avion, deux bornes en huile) kilovolt 56,7 kilovolt 56,7
Résistance diélectrique ASTM D 149 (par l'avion) V/mil 570 V/mm 22 441
Résistance d'arc IPC-650 2.5.1 Secondes 304 Secondes 304
Absorption d'humidité IPC-650 2.6.2.1 % 0,05 % 0,05
Résistance à la flexion (DM) ASTM D 790/IPC-650 2.4.4 livre par pouce carré 12 900 N/mm2 88,94
Résistance à la flexion (CD) ASTM D 790/IPC-650 2.4.4 livre par pouce carré 11 700 N/mm2 80,67
Résistance à la traction (DM) ASTM D 3039/IPC-TM-650 2.4.19 livre par pouce carré 9 020 N/mm2 62,19
Résistance à la traction (CD) ASTM D 3039/IPC-TM-650 2.4.19 livre par pouce carré 7 740 N/mm2 53,37
Élongation à la coupure (DM) ASTM D 3039/IPC-TM-650 2.4.19 % 1,89 N/mm 1,89
Élongation à la coupure (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1,7 % 1,7
Module de Young (DM) ASTM D 3039/IPC-TM-650 2.4.19 livre par pouce carré 667 000 N/mm2 4 599
Module de Young (CD) ASTM D 3039/IPC-TM-650 2.4.19 livre par pouce carré 637 000 N/mm2 4 392
Le coefficient de Poisson (DM) ASTM D 3039/IPC-TM-650 2.4.19   0,18   0,18
Le coefficient de Poisson (CD) ASTM D 3039/IPC-TM-650 2.4.19   0,23   0,18
Module compressif ASTM D 695 ( 23) livre par pouce carré 560 000 N/mm2 3 861
Résistance à la flexion (DM) ASTM D 790/IPC-650 2.4.4 livre par pouce carré 1,46 x 106 N/mm2 10 309
Résistance à la flexion (CD) ASTM D 790/IPC-650 2.4.4 livre par pouce carré 1,50 x 106 N/mm2 10 076
Peau Stength (½ oz.CVH) IPC-650 2.4.8 (contrainte thermique.) Ibs. /inch 7 g/cm3 1,25
Conduction thermique (nue, 125) ASTM F433 (écoulement de la chaleur gardé) Avec (Mk) 0,6 Avec (Mk) 0,6
Conduction thermique (C1/C1,125℃) ASTM F433 (écoulement de la chaleur gardé) Avec (Mk) 0,92 Avec (Mk) 0,92
Conduction thermique (CH/CH, 125) ASTM F433 (écoulement de la chaleur gardé) Avec (Mk) 0,87 Avec (Mk) 0,87
Stabilité dimensionnelle (DM) IPC-650-2.4.39 Sec.5.4 (après gravure à l'eau forte) mils/in. 0,23 mm/M 0,23
Stabilité dimensionnelle (CD) IPC-650-2.4.39 Sec.5.4 (après gravure à l'eau forte) mils/in. 0,64 mm/M 0,64
Stabilité dimensionnelle (DM) IPC-650-2.4.39 Sec.5.5 (contrainte thermique.) mils/in. -0,04 mm/M -0,04
Stabilité dimensionnelle (CD) IPC-650-2.4.39 Sec.5.5 (contrainte thermique.) mils/in. 0,46 mm/M 0,46
Résistivité extérieure IPC-650 2.5.17.1 (après temp élevé.) Mohms 8,33 x 107 Mohms 8,33 x 107
Résistivité extérieure IPC-650 2.5.17.1 (après humidité) Mohms 6,42 x 107 Mohms 6,42 x 107
Résistivité volumique IPC-650 2.5.17.1 (après temp élevé.) Mohms/cm 5,19 x 108 Mohms/cm 5,19 x 108
Résistivité volumique IPC-650 2.5.17.1 (après humidité) Mohms/cm 2,91 x 108 Mohms/cm 2,91 x 108
CTE (axe des abscisses) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 11 ppm/℃ 11
CTE (axe des ordonnées) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 13 ppm/℃ 13
CTE (axe de Z) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 34 ppm/℃ 34
Densité ASTM D 792 g/cm3 2,35 g/cm3 2,35
Dureté ASTM D 2240 (rivage D)   79,1   79,1
Tension à la coupure (DM) ASTM D 790/IPC-650 2.4.4 % 0,014 % 0,014
Tension à la coupure (CD) ASTM D 790/IPC-650 2.4.4 % 0,013 % 0,013
La chaleur spécifique ASTM E 1269-05, E 967-08, E968-02 j (℃ de g) 0,94 j (℃ de g) 0,94
Le TD (perte de poids de 2%) IPC-650 2.4.24.6 /TGA de 788 420
Le TD (perte de poids de 5%) IPC-650 2.4.24.6 /TGA de 817 436
