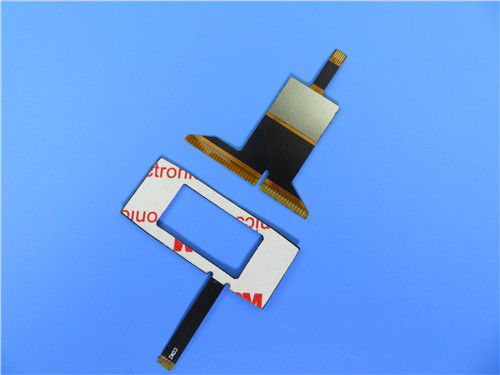

Assemblée de FPC pour le périphérique mobile et le matériel informatique
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng Enterprise Limited
Certification: UL
Numéro de modèle: BIC-0339-V3.39
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD2 .99-9.99 per piece
Détails d'emballage: Vide
Délai de livraison: 8-9 JOUR OUVRABLE
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 50000 morceaux par mois
Contact
Description de produit détaillée
Matériel de conseil: PI, ANIMAL FAMILIER Épaisseur de conseil: 0.03mm-3.0mm
Épaisseur extérieure/intérieure de Cu de couche: 0.5oz, 1oz, 2oz Finition extérieure: Or d'immersion, ruban d'immersion, étain d'immersion
Couleur de Coverlay: Jaune, blanc, noir, vert Couleur de Silkscreen: Jaune, blanc, noir, vert
Fonction: Essai électrique de passage de 100% Nombre de couches: À une seule couche, couche de Doulbe, multicouche, Rigide-câble

Assemblée de FPC pour le périphérique mobile et le matériel informatique



Aperçu
Une panne d'un circuit flexible prouve qu'elle se compose de 3 éléments de base : aluminium de cuivre, matériel diélectrique et adhésif. La plupart des processus de fabrication, c.-à-d. transfert de représentation, électrodéposition et gravure à l'eau-forte, sont tout à fait semblables à ceux utilisées en produisant plaquer-à travers des conseils. Cependant, il y a des différences dues à la matière mince et souple employée dans des circuits flexibles.



Capacité flexible 2019 de circuit imprimé de Bicheng
Non. Caractéristiques Capacités
1 Type de conseil À une seule couche, couche de Doulbe, multicouche, Rigide-câble
2 Matière première PI, ANIMAL FAMILIER
3 Poids de cuivre 0.5oz, 1oz, 2oz
4 Taille maximum de LED 250 x 5000mm
5 Taille maximum générale 250 x 2000mm
6 Épaisseur de conseil 0.03mm-3.0mm
7 Tolérance d'épaisseur ±0.03mm
8 Forage de Mininum 0.05mm
9 Forage maximum 6.5mm
10 Tolérance de forage ±0.025mm
11 Épaisseur de mur de trou ≧ 8 um
12 Voie/Gap minimum de conseil à une seule couche 0.025/0.03mm
13 Voie/Gap minimum de double couche et de conseil multicouche 0.03/0.040mm
14 Graver à l'eau-forte de la tolérance ±0.02mm
15 Largeur minimum de la légende en soie ≧ 0.125mm
16 Heigh minimum de la légende en soie ≧0.75mm
17 Distance de la légende à capitonner ≧0.15mm
18 Distance de masque s'ouvrant de soudure de perceuse Coverlay à dépister ≧0.03mm
19 Distance de masque s'ouvrant de soudure de poinçonner Coverlay pour dépister ≧0.03mm
20 Épaisseur de nickel d'immersion 100-300u »
21 Épaisseur d'or d'immersion 1-3u »
22 Thicnkess d'étain d'immersion 150-400u »
23 Protection de essai électrique minimum 0.2mm
24 Tolérance minimum de contour (poinçon normal de moule en acier) ±0.1mm
25 Tolérance minimum de contour (poinçon de moule d'acier de précision) ±0.05mm
26 Rayon de Mininum d'angle biseauté (contour) 0.2mm
27 Matériel de Stiffner Pi, FR-4, 3M Adhesive, ANIMAL FAMILIER, tôle d'acier
28 RoHs Oui
29 Couleur de masque de soudure Jaune, blanc, noir, vert



But des circuits flexibles
1) pour fournir des interconnexions entre les cartes électronique et d'autres composants.
2) pour servir de substrats tridimensionnels au support des composants de SMT, par exemple, dedans
photographique et caméras vidéo.
3) pour établir des interconnexions capables de résister au fléchissement dynamique.
4) pour faire partie de cartes de rigide-câble.



Avantages
1) flexibilité
2) diminutions de volume
3) le poids réduit
4) cohérence du support de SMD
5) augmentations de fiabilité
6) contrôlabilité de la conception électrique des paramètres
7) l'étain a soudé global sur l'extrémité de FPC
8) facultatif matériel (pi, ANIMAL FAMILIER)
9) coût bas
10) continuité du traitement



Applications

Commutateur en couche mince, écran tactile capacitif/panneau, clavier numérique FPC, tête FPC de laser,
Bande légère molle d'usage universel de LED, écran tactile intégré de l'antenne FPC de téléphone portable,
Récepteur téléphonique/écouteur FPC, ceinture de contact d'imprimante à jet d'encre, bande de lampe de jouet,
Module d'affichage à cristaux liquides, tableau de bord, câble plat flexible, contre-jour etc. d'affichage.





Assemblée de FPC pour le périphérique mobile et le matériel informatique 0



Assemblée de FPC pour le périphérique mobile et le matériel informatique 1



Assemblée de FPC pour le périphérique mobile et le matériel informatique 2
