Description de produit détaillée
Nombre de couches: 2 En verre époxy: TP-1/2
Aluminium final: 1 once Taille finale de carte PCB: 5,0 millimètres ±0.12
Finition extérieure: HASL SI Couleur de masque de soudure: Noir
Couleur de légende composante: Non Essai: Expédition antérieure d'essai électrique de 100%

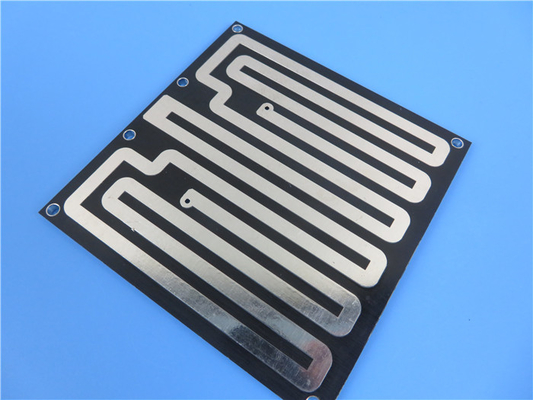

carte PCB du DK alternative à haute fréquence 10 rf de carte TP-1/2 électronique de 5.0mm

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



Description générale

C'est un type de carte PCB de micro-onde qui est établie sur le substrat du TP-1/2 de Wangling (DK 10,0). C'est une accumulation de double couche sur le stratifié de 5.0mm. La finition extérieure est le niveau de soudure d'air chaud (HASL) avec le masque noir de soudure. Les deux couches sont cuivre de 1 once ont fini. Les conseils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 20 conseils sont emballés pour l'expédition.



Caractéristiques de carte PCB

TAILLE DE CARTE PCB 50 x 61mm=1up
TYPE DE CONSEIL Le double a dégrossi carte PCB
Nombre de couches 2 couches
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- couche SUPÉRIEURE de 17um (0,5 onces) +plate
TP-1/2 5.0mm
cuivre ------- 17um (0,5 onces) + couche de BOT de plat
TECHNOLOGIE
Trace et espace minimum : mil 197 mils/118
Trous minimum/maximum : 2,0 millimètres/6,0 millimètres
Nombre de différents trous : 2
Nombre de forages : 8
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : 0
Contrôle d'impédance : non
Nombre de doigt d'or : 0
MATÉRIEL DE CONSEIL
En verre époxy : TP-1/2 5.0mm, DK 10,0
Aluminium final externe : 1,0 onces
Aluminium final interne : NON-DÉTERMINÉ
Taille finale de carte PCB : 5,1 millimètres ±0.12
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure HASL sans plomb
Soudez le masque pour s'appliquer à : Couche supérieure
Couleur de masque de soudure : Noir
Type de masque de soudure : LPI
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante NON-DÉTERMINÉ
Couleur de légende composante NON-DÉTERMINÉ
Fabricant Name ou logo : NON-DÉTERMINÉ
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH), taille minimum 2.0mm.
ESTIMATION DE FLAMIBILITY 94V-0
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.



carte PCB du DK alternative à haute fréquence 10 rf de carte TP-1/2 électronique de 5.0mm 0



Applications typiques

systèmes de l'évitement de collision 1.Aircraft

Antennes 2.GPS

antennes de la correction 3.Microstrip

composants 4.Passive (filtres, coupleurs, répartiteurs de puissance)

composants 5.Satellite



Valeur typique de TP-1/2

Nom Condition d'essai Unité Valeur
Densité État normal g/cm3 1.0~2.9
Absorption d'humidité Immersion en eau distillée de 20±2℃ pendant 24 heures % ≤0.02
Résistance au pelage Dans l'état normal N/cm ≥6
Dans l'environnement de l'humidité et de la température alternatives : N/cm ≥4
Température de fonctionnement Armoire haute-basse de la température -100~+150 (le traitement de la température ne devrait pas dépasser 200℃)
Conduction thermique -55~288℃ W /m /k 0,6
CTE Hausse de la température de 96℃ par heure   < 6="">
Facteur de rétrécissement 2 heures en eau bouillante % 0,0004
Résistivité extérieure état normal de C.C 500V M.Ω ≥1×107
humidité constante et température de C.C 500V M.Ω ≥1×105
Résistivité volumique État normal MΩ.cm ≥1×109
Humidité et température constantes   ≥1×106
Résistance diélectrique extérieure État normal Kv/mm ≥1.5
Humidité et température constantes   ≥1.2
Constante diélectrique 10GHz εr 3, 6, 9,6, 10,2, 10,5, 11, 16, 20, 22 (±2%) (le DK peut être adapté aux besoins du client)
Facteur de dissipation 10GHz Tgδ (εr 3-11) ≤1×10-3
Tgδ (εr 12-22) ≤1.5×10-3



D'autres matériaux à haute fréquence disponibles

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC etc.

Rogers TMM4, TMM10, Kappa 438 etc.

PTFE F4B DK2.2, DK2.65

TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, RF-35, TLF-35, RF-60A, RF-60TC, RF-35, RF-35A2, RF-45, TRF-45, RF-10 taconiques etc.

AD450, AD600, AD1000, TC350 etc.
