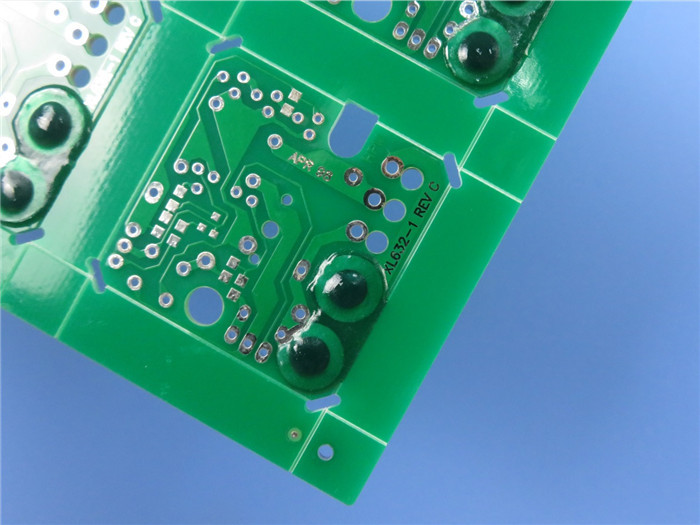

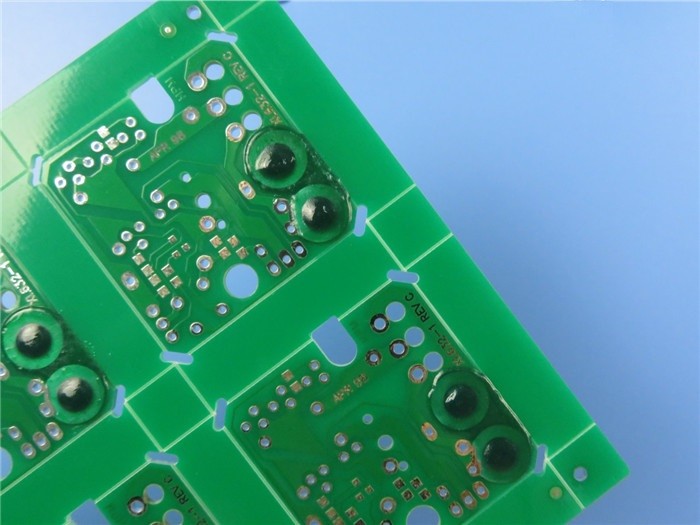

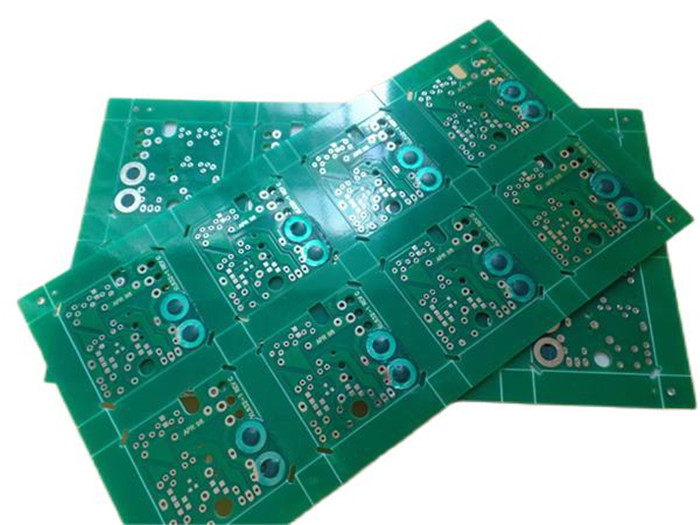

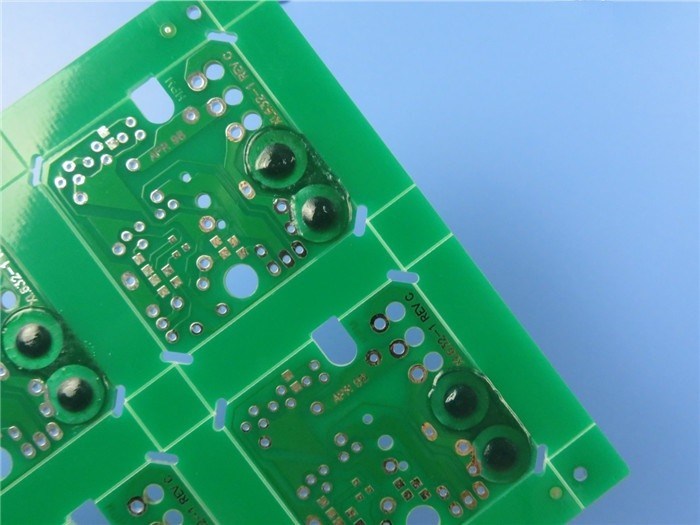

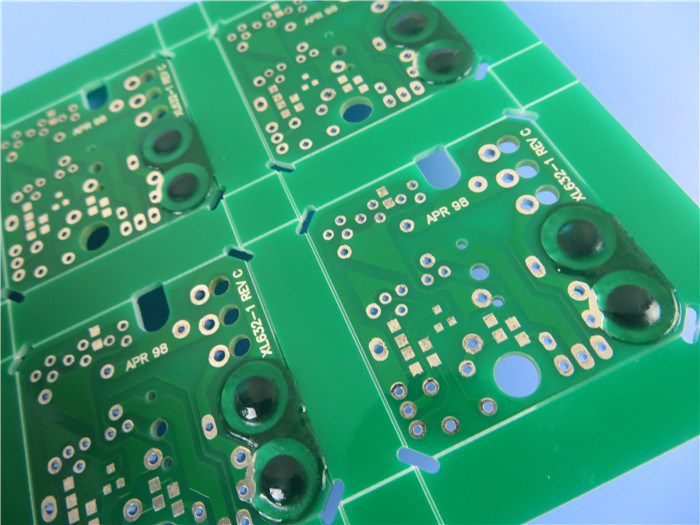

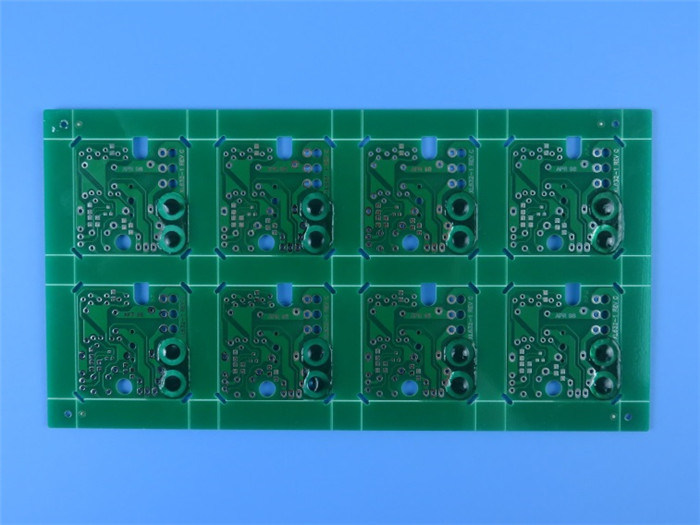

Carte PCB avec carte dégrossi de masque de Peelable la double établie sur Tg170 FR-4 enduisant HASL.
(Les panneaux de circuits imprimés sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
1,1 description générale
C'est un type de 2 couches de panneau de carte PCB établi sur le substrat de FR-4 Tg170 pour l'application du commutateur 8 gauche. C'est de 1,6 millimètres d'épaisseur avec le silkscreen blanc sur le masque vert de soudure et le HASL (Pb libre) sur des protections. Les grandes protections sur la couche supérieure sont protégées par des masques de Peelable. La matière première est d'ITEQ fournissant 8 vers le haut des conseils par panneau. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 panneaux sont emballés pour l'expédition.
1,2 caractéristiques et avantages
Matériel standard industriel avec haut Tg (175℃ par DSC) et excellente fiabilité thermique.
L'excellent mouillage pendant la soudure et lui de composant peut éviter la corrosion de cuivre.
Essai électrique et essai à haute tension
Les capacités puissantes de carte PCB soutiennent votre reaearch et développement, ventes et vente.
Délai d'exécution rapide : 3-5 jours
Taux de plainte de client : <1>
1,3 caractéristiques de carte PCB
| Nombre de couches |
2 |
| Type de conseil |
Double carte PCB dégrossie |
| Taille de conseil |
146 x 96mm=8UP |
| Épaisseur de conseil |
1,6 millimètre +/--0,16 |
| Matériel de conseil |
FR-4 |
| Fournisseur matériel de conseil |
ITEQ |
| Valeur de Tg de matériel de conseil |
170℃ |
| |
| Épaisseur de Cu de PTH |
≥20 um |
| Thicknes intérieurs de Cu d'Iayer |
NON-DÉTERMINÉ |
| Épaisseur extérieure de Cu |
35 um (1oz) |
| |
| Type de masque de soudure et no. de modèle. |
LPSM, PSR-2000GT600D, masque de Peelable |
| Fournisseur de masque de soudure |
TAIYO |
| Couleur de masque de soudure |
Vert |
| Nombre de masques de soudure |
2 |
| Épaisseur de masque de soudure |
14 um |
| |
| Type d'encre de Silkscreen |
IJR-4000 MW300 |
| Fournisseur de Silkscreen |
TAIYO |
| Couleur de Silkscreen |
Blanc |
| Nombre de Silkscreen |
1 |
| |
| Trace de Mininum (mil) |
11,5 mil |
| Gap minimum (mil) |
6 mil |
| |
| Finition extérieure |
Niveau de soudure d'air chaud (HASL) |
| RoHS a exigé |
Oui |
| Halage |
0,19% |
| |
| Essai de choc thermique |
Passage, 288±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage. |
| Essai de Solderablity |
Passage, 255±5℃, 5 secondes mouillant le secteur mineurs 95% |
| Fonction |
Essai électrique de passage de 100% |
| Exécution |
Conformité à la classe 2 d'IPC-A-600H et d'IPC-6012C |
| Table de perceuse (millimètres) |
T1 : 0,600 |
| T2 : 0,700 |
| T3 : 0,800 |
| T4 : 1,000 |
| T5 : 1,100 |
| T6 : 1,200 |
| T7 : 1,240 |
| T8 : 1,300 |
| T9 : 1,350 |
| T10 : 1,400 |
1,4 applications
Routeur de WiFi
Traqueur GPS
Câble de batterie des lumières
Composants de l'électronique
Cheminement de voiture
Systèmes de Scada
Émetteur de GPS
C.A. au redresseur de C.C
C.A. aux convertisseurs de C.C
Équipement de test
1,5 processus de fabrication de carte PCB de PTH multicouche (masque de Peelable)
(1). Cisaillement de matériel
(2). Film sec de couche intérieure
(3). Gravure à l'eau-forte intérieure de couche
(4). AOI 1
(5). Oxydation noire
(6). Cadre de fraisage d'ensemble
(7). Perçage de couche
(8). PTH
(9). Posez le film sec
(10). électroplaquage de Cuivre-étain
(11). Épluchage et graver à l'eau-forte
(12). AOI 2
(13). Masque de soudure
(14). Impression de Silkscreen
(15). Finissage extérieur
(16). Essai électrique
(17). Contournement de profil
(18). Masque de Peelable
(19). FQC
(20). Emballage
(21). La livraison
