Cartes crénelées de trous de carte PCB de bord demi établies sur 1.6mm FR-4 avec le masque bleu de soudure

Cartes crénelées de trous de carte PCB de bord demi établies sur 1.6mm FR-4 avec le masque bleu de soudure

  • Cartes crénelées de trous de carte PCB de bord demi établies sur 1.6mm FR-4 avec le masque bleu de soudure
  • Cartes crénelées de trous de carte PCB de bord demi établies sur 1.6mm FR-4 avec le masque bleu de soudure
  • Cartes crénelées de trous de carte PCB de bord demi établies sur 1.6mm FR-4 avec le masque bleu de soudure
  • Cartes crénelées de trous de carte PCB de bord demi établies sur 1.6mm FR-4 avec le masque bleu de soudure
Cartes crénelées de trous de carte PCB de bord demi établies sur 1.6mm FR-4 avec le masque bleu de soudure
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng Technologies Limited
Certification: UL
Numéro de modèle: BIC-453-V8.79
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 9.99-99.99
Détails d'emballage: Vide
Délai de livraison: 10 jours ouvrables
Conditions de paiement: T/T / Paypal
Capacité d'approvisionnement: 45000 morceaux par mois
Contact
Description de produit détaillée
Matière première: FR-4 Conseil profondément: 1.6mm ±0.16
Cuivre épais: 1OZ Finition extérieure: L'ENIG
Couleur de masque de soudure: Bleu Couleur de légende composante: Blanc
ESSAI: Expédition antérieure d'essai électrique de 100%

Cartes crénelées de trous de carte PCB de bord demi établies sur 1.6mm FR-4 avec le masque bleu de soudure
(Les panneaux de circuits imprimés sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

1,1 description générale
C'est un type de carte PCB multicouche établi sur le substrat FR-4 avec Tg 135°C pour l'application des récepteurs numériques. C'est de 1,6 millimètres d'épaisseur avec le silkscreen blanc (Taiyo) sur le masque bleu de soudure et l'or d'immersion sur des protections. La matière première est de Shengyi fournissant 25 vers le haut de PCBs par panneau. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 panneaux sont emballés pour l'expédition.

1,2 caractéristiques et avantages
Assemblées sans plomb avec une température maximum de ré-écoulement de 260℃.
Bonne résistance à l'oxydation et bonne dissipation thermique.
Bon effet d'armature
Essai électrique et essai à haute tension
8000 types de carte PCB par mois
Aucune quantité d'ordre minimum. 1 morceau est disponible.
Essai gratuit de prototype de carte PCB

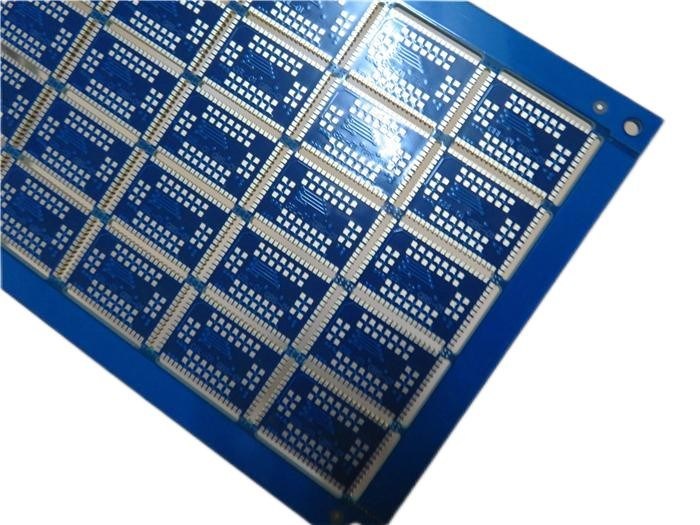

Cartes crénelées de trous de carte PCB de bord demi établies sur 1.6mm FR-4 avec le masque bleu de soudure 0

1,4 caractéristiques de carte PCB

TAILLE DE CARTE PCB160,06 x 114.2mm=25PCS
TYPE DE CONSEILCarte PCB multicouche
Nombre de couchescarte PCB de 4 couches
Composants extérieurs de bâtiOUI
Par des composants de trouOUI
EMPILEMENT DE COUCHECouche supérieure --- 0.018mm +plating
2116 de PP (54%) + 1080 (64%) +2116 (54%)
Innerlayer 1 --- 0.018mm
Noyau FR-4 --- 0.79mm
Innerlayer 2 --- 0.018mm
2116 de PP (54%) + 1080 (64%) +2116 (54%)
Couche inférieure --- 0.018mm +plating
TECHNOLOGIE
Trace et espace minimum :mil 7,8 mils/7,1
Trous minimum/maximum :0,4 millimètres /3.175 millimètre
Nombre de différents trous :5
Nombre de forages :491
Nombre de fentes fraisées :60
Nombre de coupes-circuit internes :0
Contrôle d'impédance :0
Nombre de doigt d'or :0
MATÉRIEL DE CONSEIL
En verre époxy :FR-4 Tg135℃, S1141, Shengyi
Aluminium final externe :1 once
Aluminium final interne :0,5 onces
Taille finale de carte PCB :1.6mm ±0.16
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieureOr d'immersion (22,5%) 0.1µm plus de nickel de 3µm
Soudez le masque pour s'appliquer à :DESSUS et bas, minimum 12micron
Couleur de masque de soudure :Bleu, R-500 BL, Onstatic
Type de masque de soudure :LPSM
CONTOUR/CUTTINGCheminement
INSCRIPTION
Côté de légende composanteDESSUS et bas.
Couleur de légende composanteBlanc, S-380W, Taiyo
Fabricant Name ou logo :Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DEplaqué par le trou (PTH), taille minimum 0.3mm.
ESTIMATION DE FLAMIBILITYApprobation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble :0,0059"
Électrodéposition de conseil :0,0029"
Tolérance de perceuse :0,002"
ESSAIExpédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIRdossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICEDans le monde entier, globalement.


1,4 applications
GPS dépistant le dispositif
Récepteur de Digital
Transformateurs électriques
Hub de commutateur
Modems d'USB
Systèmes de son portatifs
Routeur 4G de modem
PLC bon marché
Joueur de jeu
Convertisseurs

1,5 nos avantages
1. ISO9001, ISO14001, ISO13485, UL a certifié l'usine de fabrication ;
2. La fabrication de carte PCB est strictement selon des caractéristiques exigées ;
3. Rencontrer votre carte PCB a besoin du prototype à la production en série ;
4. Les capacités puissantes de carte PCB soutiennent votre recherche et développement, ventes et marketing ;
5. La livraison sur un taux plus élevé de la sur-temps-livraison du temps que 98% ;
6. capacité de la sortie 30000㎡ par mois ;
7. Capacité de carte PCB de prototype à la capacité de production de masse ;
8. Classe 3 de la classe 2/IPC d'IPC ;

1,6 affichages supplémentaires de demi trous PCBs

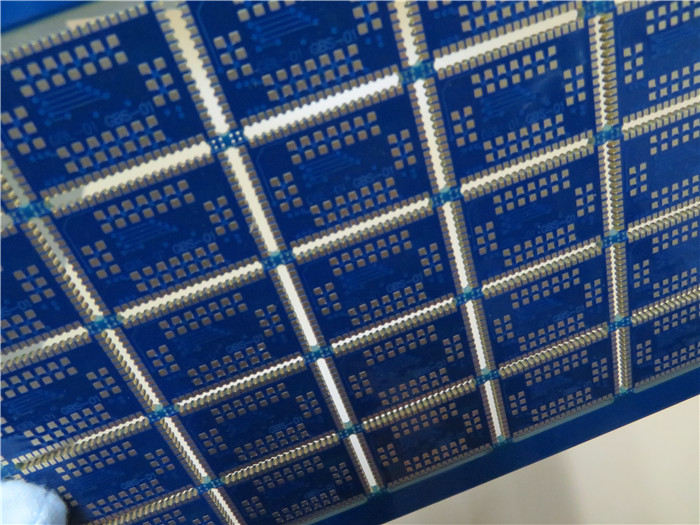

Cartes crénelées de trous de carte PCB de bord demi établies sur 1.6mm FR-4 avec le masque bleu de soudure 1

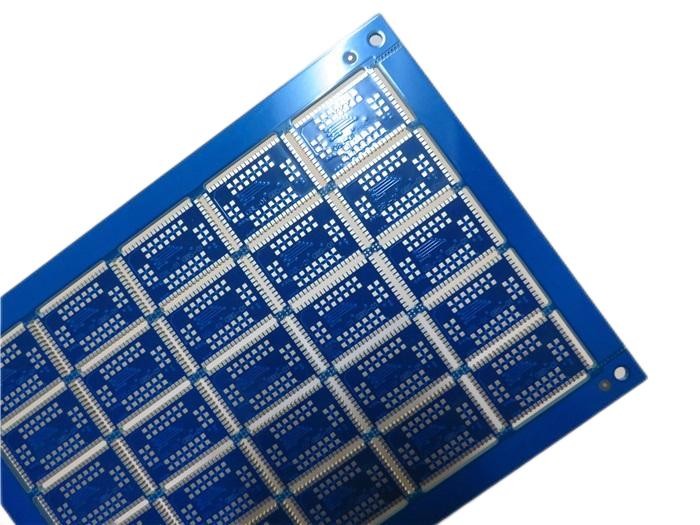

Cartes crénelées de trous de carte PCB de bord demi établies sur 1.6mm FR-4 avec le masque bleu de soudure 2

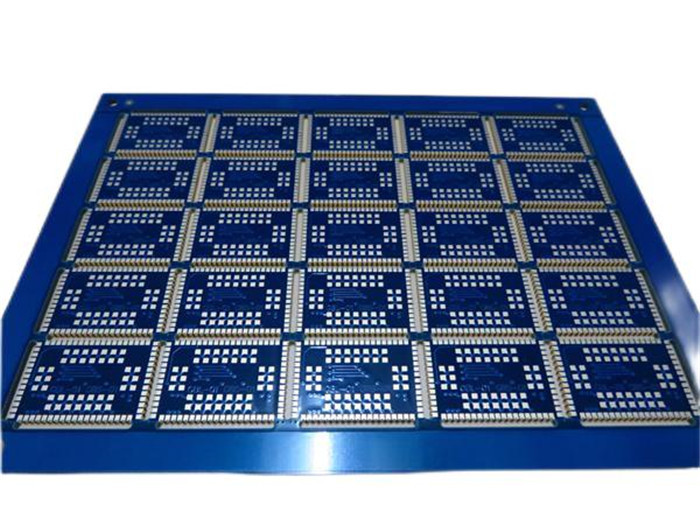

Cartes crénelées de trous de carte PCB de bord demi établies sur 1.6mm FR-4 avec le masque bleu de soudure 3
