Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng Technologies Limited
Certification: UL
Numéro de modèle: BIC-457-V9.95
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 9.99-99.99
Détails d'emballage: Vide
Délai de livraison: 10 jours ouvrables
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 45000 morceaux par mois
Contact
Description de produit détaillée
Matière première: FR-4 Taille finale de carte PCB: 1.6mm ±0.16
Aluminium final externe: 2 onces Finition extérieure: Or d'Immersin
Couleur de masque de soudure: Vert Couleur de légende composante: Blanc
ESSAI: Expédition antérieure d'essai électrique de 100%

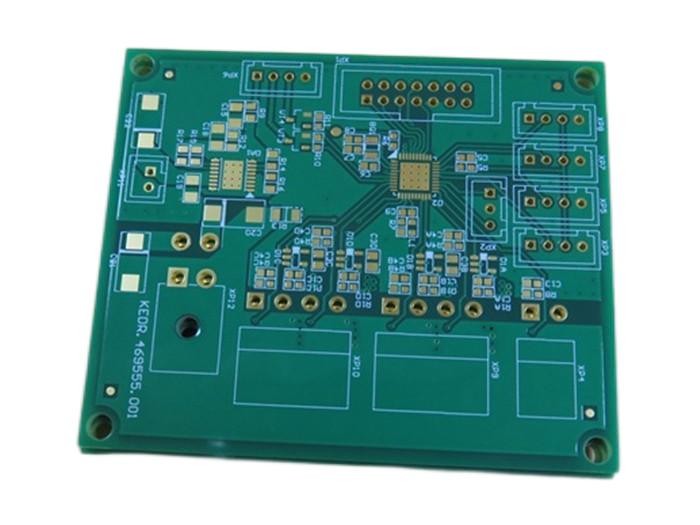

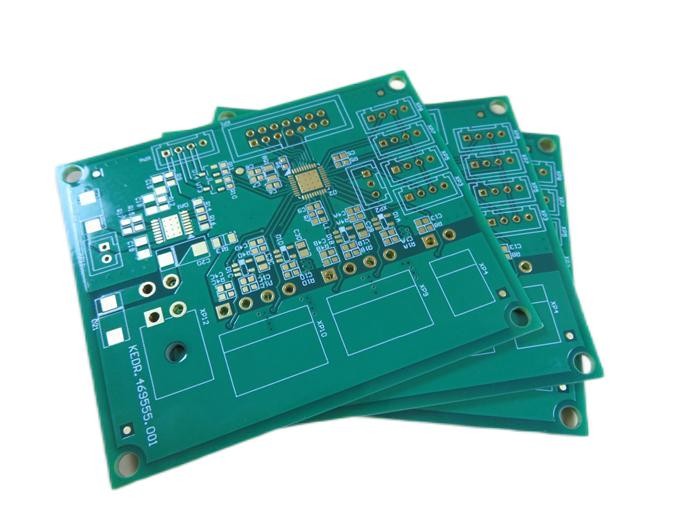

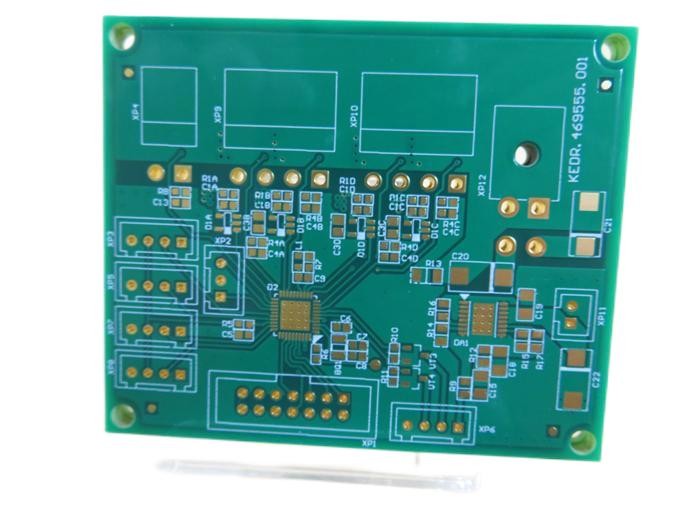

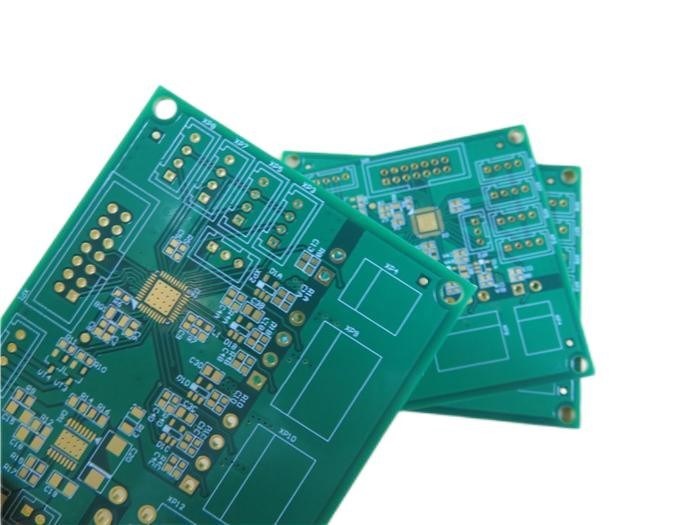

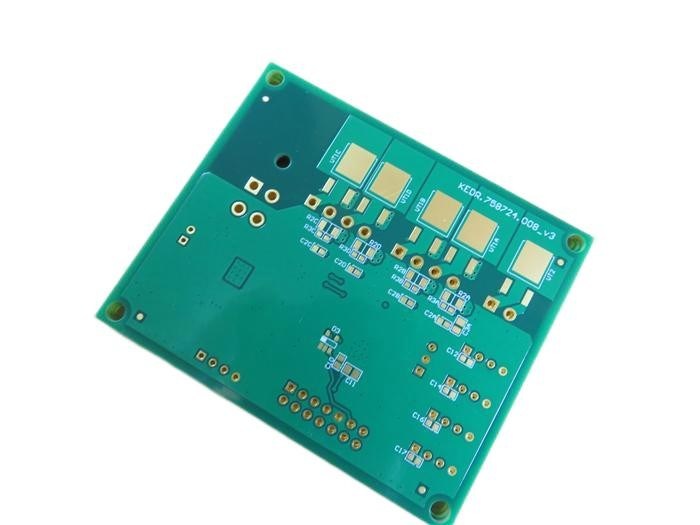

Prototype rapide rapide 4 de tour de carte PCB- carte de couche établie sur FR-4 avec 2oz et or d'immersion

(Les panneaux de circuits imprimés sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



1,1 description générale

C'est un type de délai d'exécution rapide a exigé la carte PCB multicouche établie sur le substrat FR-4 avec Tg 150°C pour la mise sous tension le commutateur d'approvisionnement. C'est des 1,60 millimètres standard épais, le silkscreen blanc au-dessus du masque vert de soudure couvre les deux côtés. C'est carte d'alimentation, chaque couche 2oz vrai s'est appliquée et un or plus épais 4 pouces micro sont plaqués sur les protections. La matière première est employée d'ITEQ IT-158, conseil entier fournissant 1 vers le haut de la carte PCB. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 panneaux sont emballés pour l'expédition.



1,2 caractéristiques et avantages

1. La carte PCB de Tg montre la résistance thermique exceptionnelle et approprié moyens au processus sans plomb ;

2. Absorption d'humidité très faible et meilleure résistance de CAF ;

3. L'or a la bonne résistance à l'oxydation et la bonne dissipation thermique ;

4. L'or a le temps d'entreposage prolongé, il peut être stocké pendant plus de 1 année dans le sac de vide ;

5. Service de prix concurrentiel et de période active ;

6. ISO9001, ISO14001, ISO13485, UL a certifié l'usine de fabrication ;

7. Plus que les années 18+ de l'expérience de carte PCB ;

8. Taux de plainte de client : <1>

9. Service porte-à-porte d'expédition ;



Prototype rapide rapide de tour de carte PCB carte de 4 couches établie sur FR-4 avec 2oz et or d'immersion 0



1,3 caractéristiques de carte PCB

TAILLE DE CARTE PCB 78 x 65mm=1PCS
TYPE DE CONSEIL Carte PCB multicouche
Nombre de couches 4 couches
Composants extérieurs de bâti OUI
Par des composants de trou OUI
EMPILEMENT DE COUCHE cuivre ------- couche SUPÉRIEURE de 70um (2oz) +plate
Prepreg 7628 0.195mm
cuivre ------- 70um (2oz) MidLayer 1
FR-4 0.2mm
cuivre ------- 70um (1oz) MidLayer 2
Prepreg 7628 0.195mm
cuivre ------- couche de BOT de 70um (2oz) +plate
TECHNOLOGIE
Trace et espace minimum : mil 11,81 mils/7,8
Trous minimum/maximum : 0,5 millimètres/3,5 millimètres
Nombre de différents trous : 7
Nombre de forages : 125
Nombre de fentes fraisées : NON
Nombre de coupes-circuit internes : NON
Contrôle d'impédance : NON
Nombre de doigt d'or : NON
MATÉRIEL DE CONSEIL
En verre époxy : FR-4 Tg150℃, heu<5>
Aluminium final externe : 2 onces
Aluminium final interne : 2 onces
Taille finale de carte PCB : 1,6 millimètres ±0.16
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion (32,1%) 0.1µm plus de nickel de 3µm
Soudez le masque pour s'appliquer à : DESSUS et bas, minimum de 14 microns
Couleur de masque de soudure : Vert, PSR-2000GT600D, Taiyo Supplied.
Type de masque de soudure : LPSM
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante DESSUS et bas.
Couleur de légende composante Blanc, IJR-4000 MW300, marque de Taiyo
Fabricant Name ou logo : Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH), taille minimum 0,5 millimètres.
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.



1,4 applications

Détecteur de radar

Multiplexeur

Système inclus

Alarme sans fil

propulseur 5G

Périphérique

Modem mobile

Amplificateurs de rf

Mélangeur équilibré

Relais (des véhicules à moteur et industriel)



Prototype rapide rapide de tour de carte PCB carte de 4 couches établie sur FR-4 avec 2oz et or d'immersion 1



1,5 capacité de la livraison rapide

Types Délai d'exécution normal (de 1) Délai d'exécution rapide (de 1)
2L 5 jours 1 jour
4L 5 jours 2 jours
6L 6 jours 3 jours
8L 7 jours 4 jours
10L 9 jours 6 jours
12L 10 jours 6 jours
14L 13 jours 7 jours
16L 14 jours 7 jours
18L 15 jours 9 jours
20L 16 jours 10 jours
22L 17 jours 11 jours
24L 18 jours 12 jours
26L 19 jours 13 jours
28L 20 jours 14 jours
30L 21 jours 15 jours
32L 22 jours 16 jours
>32 couches En suspens En suspens

Note :
le délai d'exécution 1.The est pour le nouvel ordre
2.Exclude dimanche, vacances
3.There est limitation d'ordre chaque jour.
temps 4.Exclude de expédition
techniques 5.Exclude spéciales, telles que le cuivre lourd, le masque peelable, les abat-jour/enterré par l'intermédiaire etc.
communications 6.Exclude pour machiner des questions.



Prototype rapide rapide de tour de carte PCB carte de 4 couches établie sur FR-4 avec 2oz et or d'immersion 2
