Aperçu ProduitsPanneau de la carte PCB FR-4

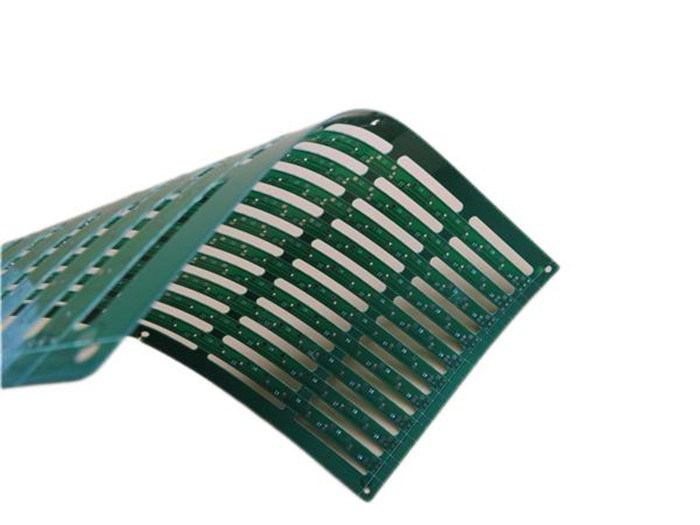

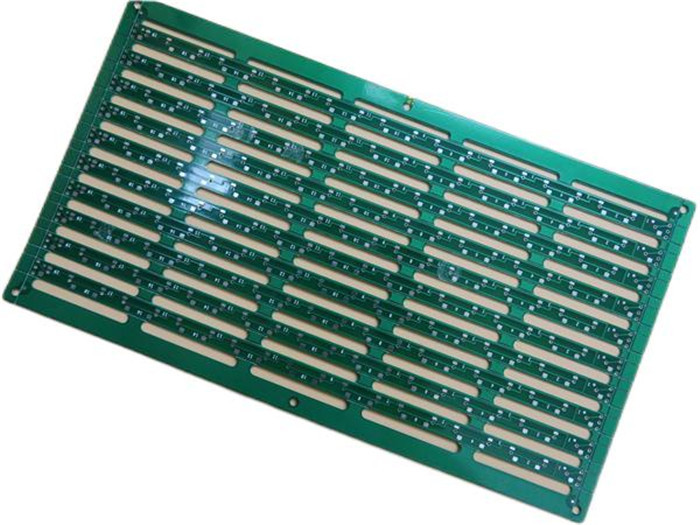

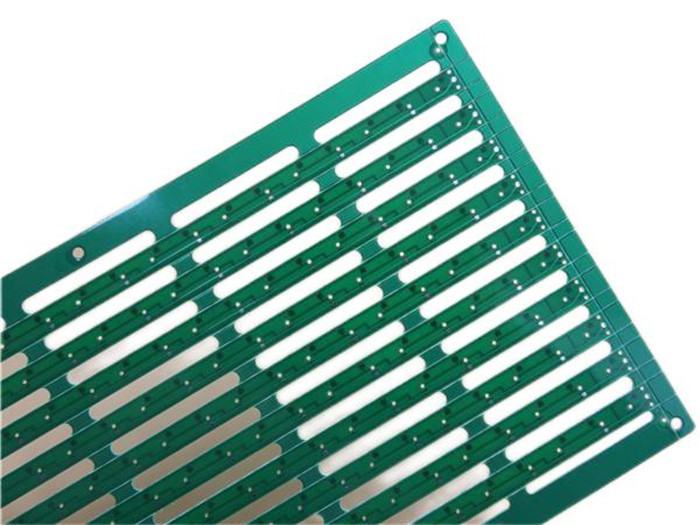

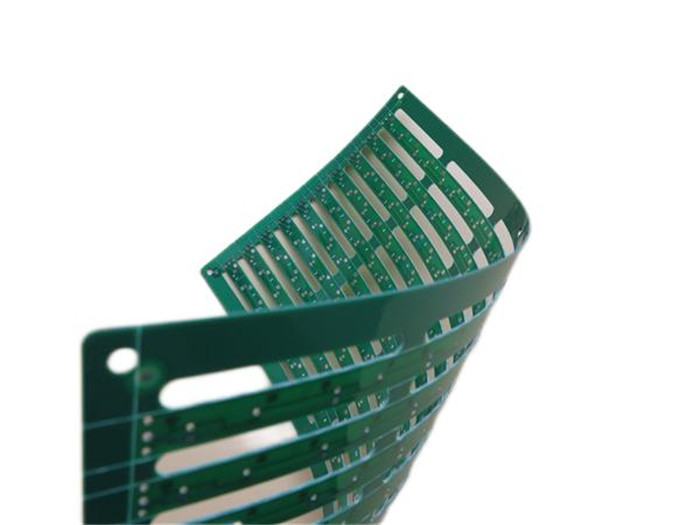

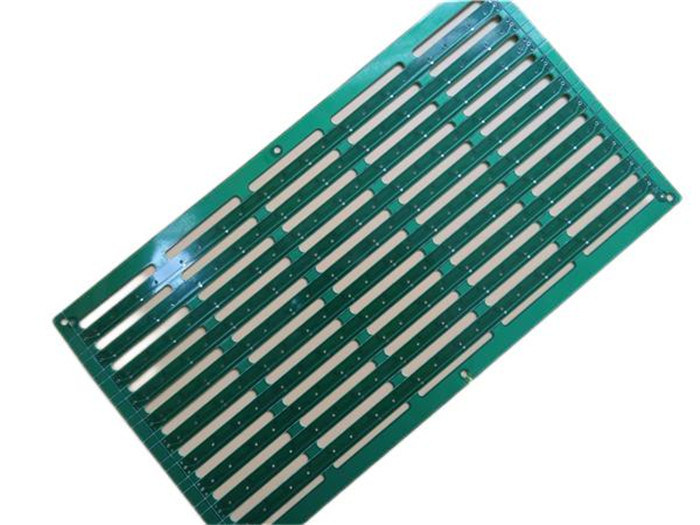

Le double mince de la carte électronique 0.6mm a dégrossi carte PCB sur FR-4 avec HASL sans plomb

Le double mince de la carte électronique 0.6mm a dégrossi carte PCB sur FR-4 avec HASL sans plomb

  • Le double mince de la carte électronique 0.6mm a dégrossi carte PCB sur FR-4 avec HASL sans plomb
  • Le double mince de la carte électronique 0.6mm a dégrossi carte PCB sur FR-4 avec HASL sans plomb
  • Le double mince de la carte électronique 0.6mm a dégrossi carte PCB sur FR-4 avec HASL sans plomb
  • Le double mince de la carte électronique 0.6mm a dégrossi carte PCB sur FR-4 avec HASL sans plomb
  • Le double mince de la carte électronique 0.6mm a dégrossi carte PCB sur FR-4 avec HASL sans plomb
Le double mince de la carte électronique 0.6mm a dégrossi carte PCB sur FR-4 avec HASL sans plomb
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng Technologies Limited
Certification: UL
Numéro de modèle: BIC-465-V1.16
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 9.99-99.99
Détails d'emballage: Vide
Délai de livraison: 10 jours ouvrables
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 45000 morceaux par mois
Contact
Description de produit détaillée
Matière première: FR-4 Taille finale de carte PCB: 0.6mm ±0.1
Feuille finale externe: 1 once Finition de surface: Nivellement de soudure à air chaud (HASL)
Couleur de masque de soudure: Vert Couleur de légende composante: Blanc
ESSAI: Expédition antérieure d'essai électrique de 100%

Le double mince de la carte électronique 0.6mm a dégrossi carte PCB sur FR-4 avec HASL sans plomb

(Les panneaux de circuits imprimés sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



1,1 description générale

C'est un type de 2 couches de carte électronique établie sur le substrat FR-4 avec Tg 135°C pour l'application du capteur de commutateur. C'est de seulement 0,6 millimètres d'épaisseur avec le silkscreen blanc (Taiyo) sur le masque vert de soudure (Taiyo) et le HASL sur des protections. La matière première est d'ITEQ fournissant 10 vers le haut de la carte PCB par panneau. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 panneaux sont emballés pour l'expédition.



1,2 caractéristiques et avantages

1. Le matériel FR-4 est RoHS conforme et approprié aux besoins thermiques de fiabilité ;

2. HASL montre que l'excellent mouillage pendant la soudure et lui de composant peut éviter la corrosion de cuivre ;

3. Rencontrer votre carte PCB a besoin du prototype à la production en série ;

4. La livraison à l'heure. Taux de la sur-temps-livraison plus fortement que de 98%.

5. Aucune quantité d'ordre minimum. 1 morceau est disponible.

6. ISO9001, ISO14001, ISO13485, UL a certifié l'usine de fabrication ;

7. capacité de la sortie 30000㎡ par mois et 8000 types de cartes PCB par mois ;

8. Classe 3. de la classe 2/IPC d'IPC.



Le double mince de la carte électronique 0.6mm a dégrossi carte PCB sur FR-4 avec HASL sans plomb 0



1,3 applications

Répétiteur de WiFi

USB Bluetooth

Système de surveillance visuel

Systèmes de contrôle d'accès

Moteur variable de vitesse

Inverseur de 5000 watts

routeur du modem 4G

Commandes de moteur

Amplificateur à haute fréquence

Télécommunication



1,4 paramètre de carte PCB

TAILLE DE CARTE PCB 350 x 150mm=10PCS
TYPE DE CONSEIL Le double a dégrossi carte PCB
Nombre de couches 2 couches
Composants extérieurs de bâti OUI
Par des composants de trou non
EMPILEMENT DE COUCHE cuivre ------- 18um (0.5oz) +PLATE
FR-4 0.5mm
cuivre ------- 18um (0.5oz) +PLATE
TECHNOLOGIE
Trace et espace minimum : 7mil/7.6mil
Trous minimum/maximum : 0.5/1.0mm
Nombre de différents trous : 5
Nombre de forages : 135
Nombre de fentes fraisées : 11
Nombre de coupes-circuit internes : 0
Contrôle d'impédance NON
MATÉRIEL DE CONSEIL
En verre époxy : FR-4, ITEQ IT-140, TG>135, heu<5>
Aluminium final externe : 1oz
Aluminium final interne : 0oz
Taille finale de carte PCB : 0.6mm ±0.1
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure HASL, sans plomb, Sn>=2.54µm
Soudez le masque pour s'appliquer à : Dessus et bas, minimum 12micon.
Couleur de masque de soudure : Le vert, PSR-2000GT600D, Taiyo a fourni.
Type de masque de soudure : LPSM
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante DESSUS
Couleur de légende composante Blanc, IJR-4000 MW300, Taiyo Supplied.
Fabricant Name ou logo : Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH), par l'intermédiaire de couvert.
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059" (0.15mm)
Électrodéposition de conseil : 0,0030" (0.076mm)
Tolérance de perceuse : 0,002" (0.05mm)
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.



Le double mince de la carte électronique 0.6mm a dégrossi carte PCB sur FR-4 avec HASL sans plomb 1
