Description de produit détaillée
Matière première: FR-4 Tg170℃ Taille finale de carte PCB: 1,6 millimètres ±0.16mm
Aluminium final externe: 1 once Finition extérieure: Or d'immersion + or plaqué
Couleur de masque de soudure: Vert Couleur de légende composante: Blanc
ESSAI: Expédition antérieure d'essai électrique de 100%

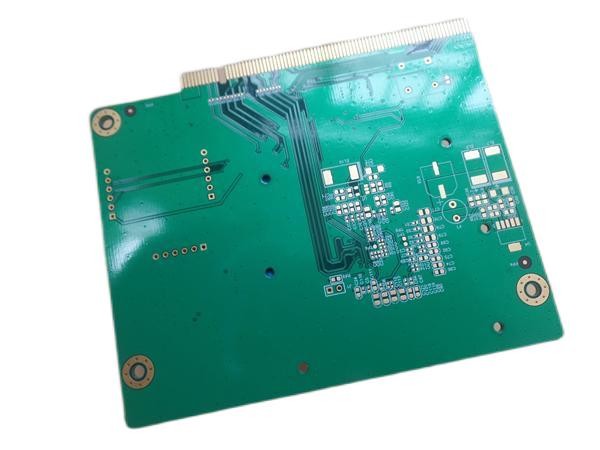

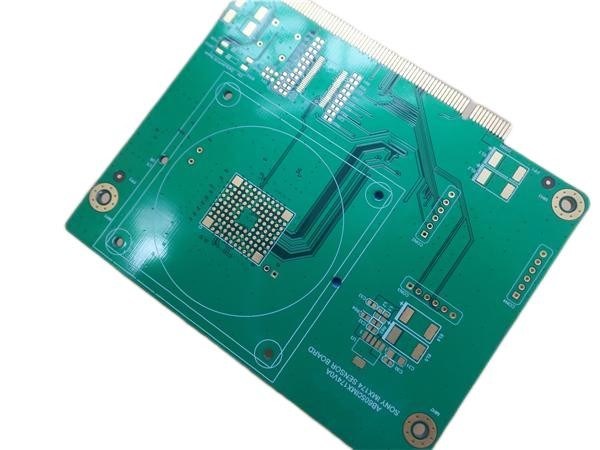

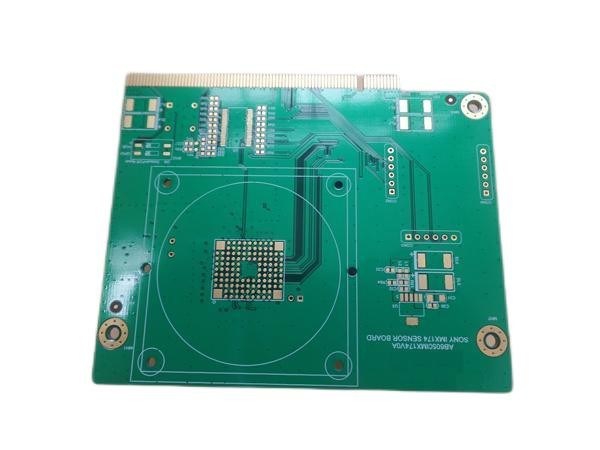

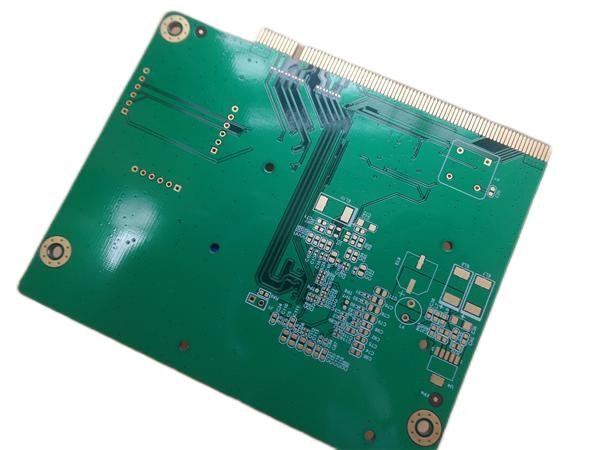

Carte PCB dure plaquée or de doigts de contact d'or de carte de connecteur de carte PCB de doigt d'or

(Les panneaux de circuits imprimés sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



1,1 description générale

C'est un type de carte électronique de 8 couches établie sur le substrat FR-4 avec Tg 170°C pour l'application de la bande large mobile. C'est de 1,6 millimètres d'épaisseur avec le silkscreen blanc (Taiyo) sur le masque vert de soudure (Taiyo) et l'or d'immersion sur des protections. 80 bandes des doigts d'or sont sur le bord pour insérer l'utilisation. La matière première est de Taïwan ITEQ fournissant 1 vers le haut de la carte PCB par panneau. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 conseils sont emballés pour l'expédition.



1,2 caractéristiques et avantages

1. Le matériel élevé de Tg montre l'excellente fiabilité et la résistance thermiques de CAF fournissant la fiabilité à long terme pour l'application industrielle et d'automobile ;

2. Les doigts d'or réduisent la résistance de contact ;

3. atelier 16000㎡ ;

4. Rencontrer votre carte PCB a besoin du prototype à la production en série.

5. Inspection stricte de WIP et surveillance aussi bien qu'instruction de travail ;

6. Classe 3 de la classe 2/IPC d'IPC ;

7. ISO9001, ISO14001, ISO13485, UL a certifié l'usine de fabrication ;

8. Méthode de expédition diversifiée : Fedex, DHL, TNT, SME ;

9. Aucun MOQ, coût bas pour des prototypes et petite quantité de courses.



Carte PCB dure plaquée or de doigts de contact d'or de carte de connecteur de carte PCB de doigt d'or 0



1,3 caractéristiques de carte PCB

TAILLE DE CARTE PCB 150 x 141mm=1PCS
TYPE DE CONSEIL Carte PCB multicouche
Nombre de couches 8 couches
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- couche SUPÉRIEURE de 18um (0.5oz) +plate
Prepreg 7628 (43%) 0.195mm
cuivre ------- 35um (1oz) MidLayer 1
FR-4 0.2mm
cuivre ------- 35um (1oz) MidLayer 2
Prepreg 7628 (43%) 0.195mm
cuivre ------- 35um (1oz) MidLayer 3
FR-4 0.2mm
cuivre ------- 35um (1oz) MidLayer 4
Prepreg 7628 (43%) 0.195mm
cuivre ------- 35um (1oz) MidLayer 5
FR-4 0.2mm
cuivre ------- 35um (1oz) MidLayer 6
Prepreg 7628 (43%) 0.195mm
cuivre ------- couche de BOT de 18um (0.5oz) +plate
TECHNOLOGIE
Trace et espace minimum : 4mil/4mil
Trous minimum/maximum : 0.35/3.5mm
Nombre de différents trous : 23
Nombre de forages : 183
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : 0
Contrôle d'impédance non
Nombre de doigt d'or 39
MATÉRIEL DE CONSEIL
En verre époxy : FR-4, ITEQ IT-180 TG170℃ heu<5>
Aluminium final externe : 1oz
Aluminium final interne : 1oz
Taille finale de carte PCB : 1.6mm ±0.16
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion sur la protection, or plaqué sur des connecteurs
Soudez le masque pour s'appliquer à : DESSUS et bas, minimum 12micron
Couleur de masque de soudure : Vert de lustre, Taiyo PSR-2000GT600D
Type de masque de soudure : LPSM
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante DESSUS et bas.
Couleur de légende composante Blanc, Taiyo IJR-4000 MW300
Fabricant Name ou logo : Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH)
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.



1,4 applications

Émetteur de Bluetooth

Diviseurs de HDMI

Systèmes de télévision en circuit fermé

Réverbères menés

Amplificateur à faible bruit

Système de contrôle d'accès de porte

point névralgique 5G mobile

Dispositif de multicouplage

Développement de systèmes inclus

Téléphone et téléphone portable intelligents



Carte PCB dure plaquée or de doigts de contact d'or de carte de connecteur de carte PCB de doigt d'or 1

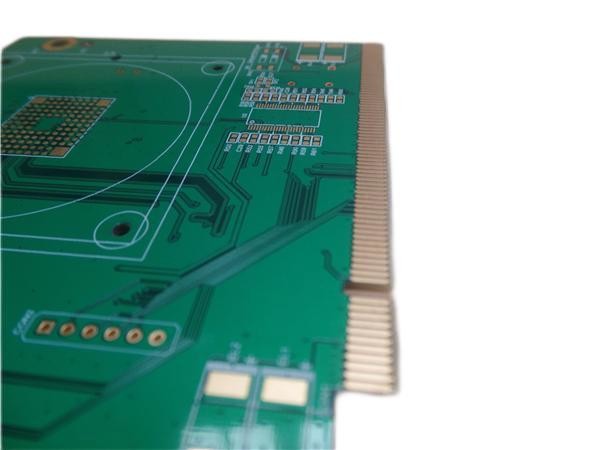

1,5 carte PCB de doigt d'or

Le but est d'établir la connexion électrique au conseil sans employer un système en deux parties de connecteur. L'électrodéposition du nickel et de l'or est effectuée essentiellement de la même manière comme cuivre et étain/avance d'électrodéposition, c.-à-d., par le dépôt électrolytique. L'électrodéposition peut être effectuée manuellement ou automatiquement. Dans le processus manuel, les conseils sont plus ou moins stationnaires dans le bain de placage à l'or, qui cause un dépôt variable d'or le long de la rangée des doigts de contact. Le résultat sera fréquemment une distribution d'épaisseur avec les doigts extérieurs de contact ayant peut-être deux fois l'or autant déposé comme doigts centraux de contact. Dans le processus automatique, le placage à l'or a lieu tandis que les conseils glissent par la cellule de électrodéposition. La méthode offre une variation d'épaisseur d'or qui peut être commandée dans le ± 5% ou meilleur. C'est parce que tous les doigts de contact seront traités de la même manière quand le conseil se déplace par la cellule de processus.



Des connecteurs sont fréquemment équipés de fente qui sert à guider le conseil en ce qui concerne le récipient (localisant la fente) et/ou à empêcher l'insertion incorrecte du panneau (fente de polarisation). Habituellement, le fabricant de carte PCB préfère conduire la fente simultanément avec le contournement du conseil. Évidemment, ceci exige que la fente soit légèrement plus large que le peu de routeur a employé.



Afin de soulager l'insertion du conseil dans le récipient, le bord le long du connecteur devrait être taillé. Tailler également a l'avantage de réduire l'éraflure des contacts du récipient quand le conseil est inséré dans le récipient.



Carte PCB dure plaquée or de doigts de contact d'or de carte de connecteur de carte PCB de doigt d'or 2

Carte PCB dure plaquée or de doigts de contact d'or de carte de connecteur de carte PCB de doigt d'or 3
