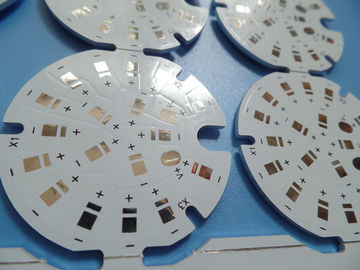

Aluminium 5052 du service 1.4Mm de fabrication de carte PCB soutenu par métal sans plomb de HASL

Aluminium 5052 du service 1.4Mm de fabrication de carte PCB soutenu par métal sans plomb de HASL

  • Aluminium 5052 du service 1.4Mm de fabrication de carte PCB soutenu par métal sans plomb de HASL
  • Aluminium 5052 du service 1.4Mm de fabrication de carte PCB soutenu par métal sans plomb de HASL
  • Aluminium 5052 du service 1.4Mm de fabrication de carte PCB soutenu par métal sans plomb de HASL
  • Aluminium 5052 du service 1.4Mm de fabrication de carte PCB soutenu par métal sans plomb de HASL
Aluminium 5052 du service 1.4Mm de fabrication de carte PCB soutenu par métal sans plomb de HASL
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: BICHENG
Certification: UL
Numéro de modèle: BIC-126131-V2
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: Negotiable
Détails d'emballage: 12kg par carton, 31*27*20cm
Délai de livraison: 12 jours ouvrables
Conditions de paiement: T / T, Paypal
Capacité d'approvisionnement: 50000 morceaux par mois
Contact
Description de produit détaillée
Matériel de base: Noyau en aluminium Type en aluminium: 5052
conduction thermique: 3W /MK Poids de cuivre: 1oz
Finition extérieure: HASL sans plomb Masque de soudure: blanc
épaisseur de carte PCB: 1,4 mm
Surligner:

carte électronique de noyau en métal

,

Circuit Board aluminium

Aluminium 5052 du service 1.4Mm de fabrication de carte PCB soutenu par métal sans plomb de HASL



Propriétés de carte PCB

TAILLE DE CARTE PCB 150 x 120mm=6PCS
TYPE DE CONSEIL
Nombre de couches Carte PCB à simple face, carte PCB de noyau en métal
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- 35um (1oz)
3W/MK matériel diélectrique, 75um
Aluminium 5052, 1.2mm
TECHNOLOGIE
Trace et espace minimum : 15mil/12mil
Trous minimum/maximum : 0.8/2.0mm
Nombre de différents trous : 3
Nombre de forages : 12
Résistance thermique (°C/W) ≤0.45
Tension claque (volts continu) 4000
Contrôle d'impédance non
MATÉRIEL DE CONSEIL
Conduction thermique 3W/MK matériel diélectrique, Polytronics
Aluminium final externe : 1oz
Aluminium final interne : 0oz
Taille finale de carte PCB : 1.4mm ±10%
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure HASL, sans plomb, Sn>=2.54µm
Le masque de soudure s'appliquent à : Dessus. minimum de 12µm.
Couleur de masque de soudure : Blanc, PSR400 WT02
Type de masque de soudure : LPSM
CONTOUR/CUTTING Acheminement
REPÉRAGE
Côté de légende composante Dessus
Couleur de légende composante Noir
Nom ou logo de fabricant : selon la condition
PAR L'INTERMÉDIAIRE DE non par l'intermédiaire de
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059" (0.15mm)
Électrodéposition de conseil : 0,0030" (0.076mm)
Tolérance de perceuse : 0,002" (0.05mm)
ESSAI Expédition antérieure d'essai électrique de 100%
APPLICATION : Lumières de LED
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.





Avantages

a) Carte PCB de noyau en métal. La dissipation thermique efficace réduit la température de fonctionnement du module, prolongeant la durée de vie. La densité et la fiabilité de puissance sont améliorées.

b) Réduisez la dépendance des radiateurs et l'autre matériel (matériaux thermiques y compris d'interface), réduisent le volume du produit, réduisent le coût du matériel et de l'assemblée.

c) Usine de fabrication de carte PCB certifiée par OIN.

d) Rencontrer votre carte électronique doit du prototypage de carte PCB amasser la production de masse.





Plus d'applications dans l'électronique

Alimentation d'énergie d'USB
Alimentation CC
Adaptateur de C.C
Alimentation d'énergie
Contrôleurs programmables de logique

Radio À ONDES MÉTRIQUES
Amplificateur de Wifi
Embrayage de phase
Processeur de signal
Microcontrôleur



Conception pour la fabrication (5)

Publication périodique NON. Procédure Article Capacité de fabrication
De large volume (S<100 m=""> Volume moyen (S<10 m=""> Prototype (S<1m>
84 Tolérance spéciale Épaisseur de conseil d'essai de sonde de vol 0.6-4.0mm
85 Taille de panneau d'essai de sonde de vol Size≤900X600mm, petite taille peut être compensé par la méthode de fabrication
86 Taille de panneau de la méthode d'essai de montage Size≤460X380mm, petite taille peut être compensé par la méthode de fabrication
87 Épaisseur de conseil de la méthode d'essai de montage 0.4-6.0mm
88 Tolérance de trou de presse-ajustement ±2mil
89 Tolérance de NPTH ±2mil
90 Tolérance d'épaisseur de carte PCB 1.0mm≥PCB épaisseur, tolérance ±0.1mm ; 1.0mm≤PCB épaisseur, tolérance ±10%
91 Tolérance de profondeur de trou fraisé ±0.2mm
92 Tolérance de profondeur de fente aveugle ±0.2mm
93 Taille maximum d'expédition Size≤1200X600mm (double côté, aucun essai requis)
94 Size≤1000X600mm (multicouche, aucun essai requis)
95 Taille minimum d'expédition 10X10mm
96 Épaisseur de carte PCB de HASL 0.8-3.0mm (le trou moins 0.5mm devrait être par l'intermédiaire-prise ou masque-tente d'utilisation)
97 Taille de carte PCB de HASL Size≤600X460mm
98 Épaisseur de carte PCB 0.15-7.0mm
99 Profondeur de cannelure de V 0.8-3.2mm
100 Distance de v-cannelure non continue ≥7mm
101 Diamètre maximal de perceuse Size≤6.5mm (le réalésage ou le routeur sera utilisé pour des trous plus de 6.5mm, Min.tolerance ±0.1mm)
102 Diamètre maximal de fraise La fraise de Size≤6.5mm peut être perceuse ou routeur utilisée de réalésage)
103 Distance de biseau Size≥11mm Size≥5mm Size≥5mm
104 Épaisseur de masque peelable 0.2-1.5mm ±0.15mm



Aluminium 5052 du service 1.4Mm de fabrication de carte PCB soutenu par métal sans plomb de HASL 0



FAQ

Vendez-vous la carte PCB de prototype ?
Oui. Nous offrons des prototypes de carte PCB jusqu'à 32 couches, y compris la carte PCB FR-4, la carte PCB de haute fréquence, le MCPCB et la carte PCB flexible.
