Carte PCB Haut-Tg établie sur TU-768 avec de l'or de revêtement épais d'immersion de 1.2mm et le masque vert de soudure pour les serveurs industriels

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Bicheng Technologies Limited
Certification:	UL
Numéro de modèle:	BIC-503-V0.53

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	USD 2.99-9.99 PER PIECE
Détails d'emballage:	Vide
Délai de livraison:	10 JOURS OUVRABLES
Conditions de paiement:	T/T, Western Union
Capacité d'approvisionnement:	45000 morceaux par mois

Contact

Description de produit détaillée

Nombre de couches:	4	En verre époxy:	TU-768
Aluminium final:	1,5 onces	Taille finale de carte PCB:	1.6mm ±10%
Finition extérieure:	Or d'immersion	Couleur de masque de soudure:	Vert
Couleur de légende composante:	Blanc	Essai:	Expédition antérieure d'essai électrique de 100%

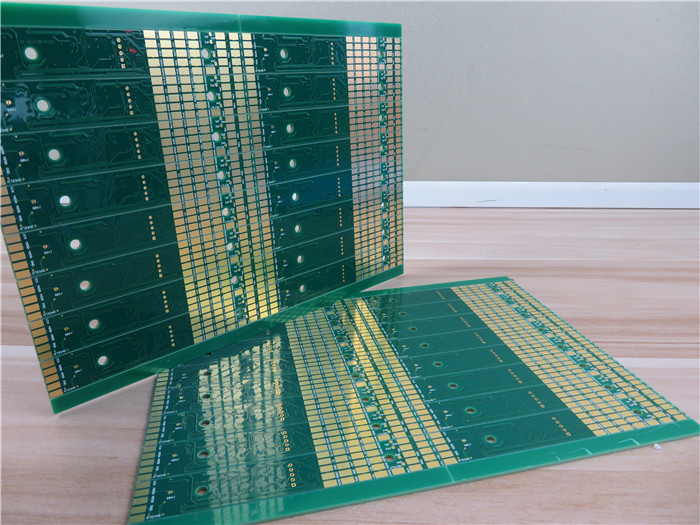

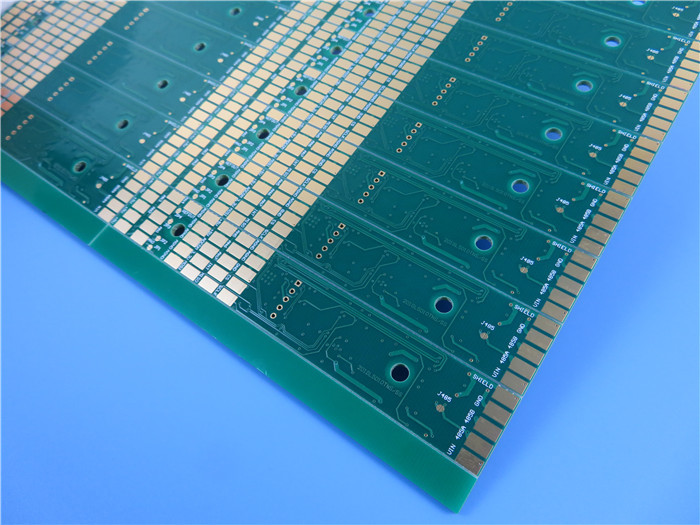

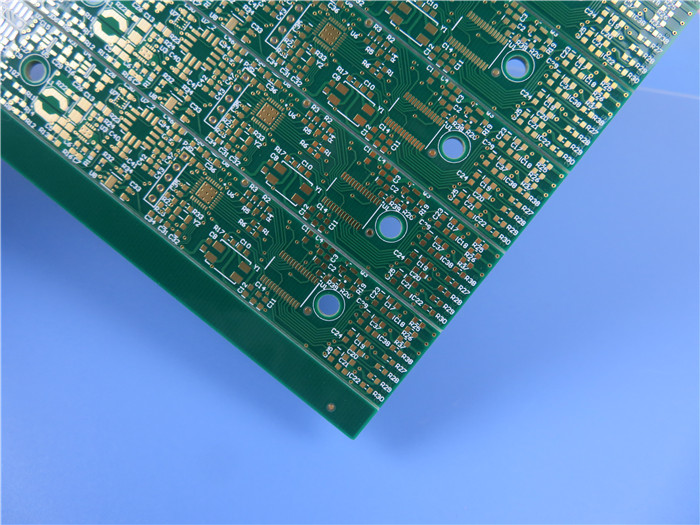

Carte PCB Haut-Tg établie sur TU-768 avec de l'or de revêtement épais d'immersion de 1.2mm et le masque vert de soudure pour les serveurs industriels

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Brève introduction

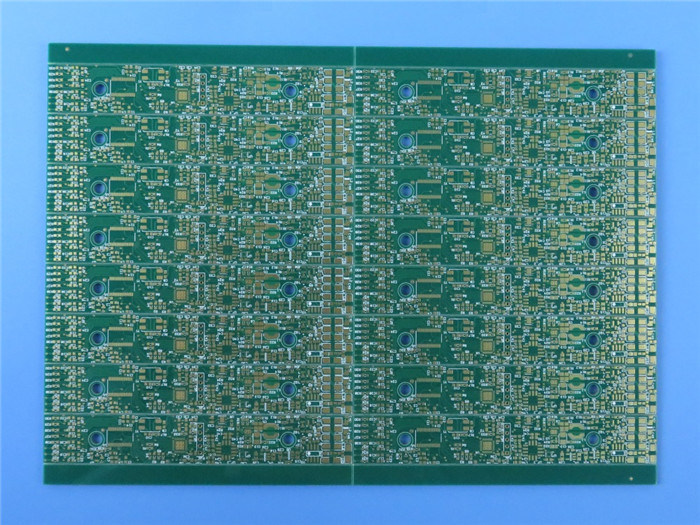

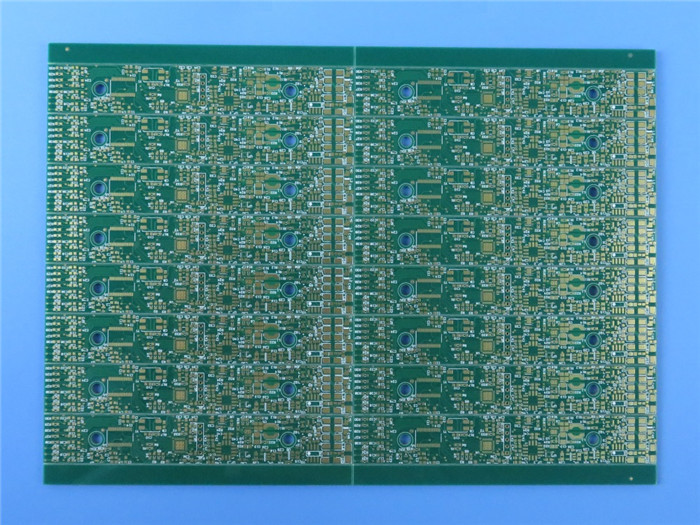

C'est un type de Haut-Tg carte PCB de 4 couches établie sur le matériel TU-768. Chaque couche est plaquée avec le cuivre 1oz. Des protections de soudure sont enduites de l'or d'immersion et les non-protections sont avec le masque vert de soudure. Le panneau se compose de 16 conseils avec une taille de 320 x de 280mm. Le noyau est 0.8mm épais, carte PCB de finition réalise 1.2mm épais.

Applications principales

Électronique grand public

Serveur, poste de travail

Des véhicules à moteur

Carte PCB Haut-Tg établie sur TU-768 avec de l'or de revêtement épais d'immersion de 1.2mm et le masque vert de soudure pour les serveurs industriels 0

Caractéristiques de carte PCB

Article	Description	Condition	Réel	Résultat
1. Stratifié	Type matériel	FR-4 TU-768	FR-4 TU-768	CRNA
	Tg	℃ 170	℃ 170	CRNA
	Fournisseur	Union de Taïwan (TU)	Union de Taïwan (TU)	CRNA
	Épaisseur	1.2±10% millimètre	1.18-1.21mm	CRNA
épaisseur 2.Plating	Mur de trou	µmdu ≥25	26.15µm	CRNA
	Cuivre externe	35µm	37.85µm	CRNA
	Cuivre intérieur	30µm	31.15µm	CRNA
masque 3.Solder	Type matériel	TAIYO/PSR-2000GT600D	PSR-2000GT600D	CRNA
	Couleur	Vert	Vert	CRNA
	Rigidité (essai de crayon)	≥4Houen haut	5H	CRNA
	S/M Thickness	≥10µm	19.55µm	CRNA
	Emplacement	Les deux côtés	Les deux côtés	CRNA
4. Marque composante	Type matériel	TAIYO/IJR-4000 MW300	IJR-4000 MW300	CRNA
	Couleur	Blanc	Blanc	CRNA
	Emplacement	C/S, S/S	C/S, S/S	CRNA
5. Masque de soudure de Peelable	Type matériel
	Épaisseur
	Emplacement
6. Identification	Marque d'UL	OUI	OUI	CRNA
	Code de date	WWYY	0421	CRNA
	Mark Location	Côté de soudure	Côté de soudure	CRNA
7. Finition extérieure	Méthode	Or d'immersion	Or d'immersion	CRNA
	Tin Thickness
	Épaisseur de nickel	3-6µm	5.27µm	CRNA
	Épaisseur d'or	0.05µm	0.065µm	CRNA
8. Normativeness	RoHS	2015/863/EU directif	OK	CRNA
8. Normativeness	PORTÉE	Directive /2006 1907	OK	CRNA
anneau 9.Annular	Ligne largeur minimale (mil)	6mil	5.8mil	CRNA
anneau 9.Annular	Min. Spacing (mil)	5mil	5.2mil	CRNA
10.V-groove	Angle	30±5º	30º	CRNA
10.V-groove	Épaisseur résiduelle	0.4±0.1mm	0.39mm	CRNA
11. Tailler	Angle
11. Tailler	Taille
12. Fonction	Essai électrique	PASSAGE de 100%	PASSAGE de 100%	CRNA
13. Aspect	Niveau de classe d'IPC	Classe 2 d'IPC-A-600J &6012D	Classe 2 d'IPC-A-600J &6012D	CRNA
	Inspection visuelle	Classe 2 d'IPC-A-600J &6012D	Classe 2 d'IPC-A-600J &6012D	CRNA
	Chaîne et torsion	≦0,7%	0,32%	CRNA
14. Essai de fiabilité	Essai de bande	Aucun épluchage	OK	CRNA
	Essai dissolvant	Aucun épluchage	OK	CRNA
	Essai de Solderability	265 ±5℃	OK	CRNA
	Test de tension thermique	288 ±5℃	OK	CRNA
	Essai ionique de contamination	㎡ du ≦ 1,56 µg/c	0.58µg/c㎡	CRNA

Nos avantages

ISO9001, ISO14001, IATF16949, ISO13485, UL a certifié ;

atelier 16000㎡ ;

capacité de la sortie 30000㎡ par mois ;

Prototype à la capacité de large volume de production

Classe 3 de la classe 2/IPC d'IPC ;

Toute couche HDI PCBs ;

La livraison à l'heure : >98%

Taux de plainte de client : <1>

Notre capacité de carte PCB (2022)

Paramètre	Valeur
Comptes de couche	1-32
Matériel de substrat	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 ; RT/Duriod 5880 ; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC ; TMM4, TMM10, Kappa 438 ; TLF-35 ; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 ; TLX-0, TLX-6, TLX-7, TLX-8 ; TLX-9, TLY-3, TLY-5 ; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) ; AD450, AD600, AD1000, TC350 ; Nelco N4000, N9350, N9240 ; FR-4 (haut Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 haut CTI>600V ; Polyimide, ANIMAL FAMILIER ; Noyau etc. en métal.
Taille maximum	Essai volant : 900600mm, essai 460380mm, aucun essai 1100*600mm de montage
Tolérance d'ensemble de conseil	±0,0059"(0.15mm)
Épaisseur de carte PCB	0,0157" - 0,3937" (0.40mm--10.00mm)
Tolérance d'épaisseur (T≥0.8mm)	±8%
Tolérance d'épaisseur (t<0.8mm)	±10%
Épaisseur de couche d'isolation	0,00295" - 0,1969" (0.075mm--5.00mm)
Voie minimum	0,003" (0.075mm)
L'espace minimum	0,003" (0.075mm)
Épaisseur de cuivre externe	35µm--420µm (1oz-12oz)
Épaisseur de cuivre intérieure	17µm--350µm (0.5oz - 10oz)
Forage (mécanique)	0,0059" - 0,25" (0.15mm--6.35mm)
Trou de finition (mécanique)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mécanique)	0,00295" (0.075mm)
Enregistrement (mécanique)	0,00197" (0.05mm)
Allongement	12:1
Type de masque de soudure	LPI
Min Soldermask Bridge	0,00315" (0.08mm)
Min Soldermask Clearance	0,00197" (0.05mm)
Prise par l'intermédiaire de diamètre	0,0098" - 0,0236" (0.25mm--0.60mm)
Tolérance de contrôle d'impédance	±10%
Finition extérieure	HASL, HASL SI, l'ENIG, étain d'IMM, IMM AG, OSP, doigt d'or
