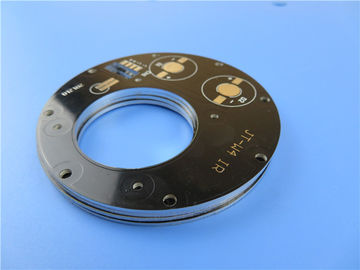

La carte PCB de noyau en métal est carte thermique de gestion utilisée dans l'éclairage de LED qui a besoin refroidir rapidement la dissipation. Le noyau en métal peut être en aluminium (la carte PCB en aluminium de noyau) et de cuivre (la carte PCB de cuivre de noyau), même base de fer. La vitesse la plus rapide du transfert de chaleur est sur le cuivre qui est conçu sous forme de séparation thermoélectrique.
Avantages
1) La dissipation thermique efficace réduit la température de fonctionnement du module et prolonge la durée de vie ;
2) La densité et la fiabilité de puissance sont améliorées vers le haut de 10% ;
3) Réduisez la dépendance des radiateurs et de tout autre matériel (matériaux thermiques y compris d'interface) ;
4) Réduisez le volume du produit ;
5) Réduisez le coût du matériel et de l'assemblée ;
6) Combinaison d'optimisation de circuit de puissance et de circuit de commande ;
7) Remplacez le substrat en céramique fragile et obtenez une meilleure longévité mécanique ;
8) Réduisez la température de fonctionnement de l'équipement ;
Applications
Éclairage de LED, régulateur de commutateur, convertisseur de DC/AC, matériel électronique de communication, circuit électrique de filtre d'A, équipement de bureautique, conducteur de moteur, contrôleur de moteur, automobile etc.
Masque de soudure
Selon si la lumière doit être absorbée ou reflétée, nous avons le masque vert et noir et blanc de soudure. Le masque blanc de soudure est utilisé généralement dans l'application de carte PCB de LED et nous employons le masque superbe de soudure du blanc LED et la couleur pas jaunâtre ou brune se produit après la cuisson de carte PCB aussi bien que le ré-écoulement et les assemblages nus de carte PCB de soudure de vague.
Services de carte PCB
1) couches dégrossies et multi à simple face et doubles.
2) substrat isolé en métal (carte PCB d'IMS) et carte PCB de noyau en métal (MCPCB)
3) conduction thermique élevée à 3W/MK
4) cuivre lourd jusqu'à 3oz
5) épaisseur de marche à suivre : 0.4-6.0mm épais
6) plat par le trou (PTH≥20μm)
7) BGA (protection de mininum à 14 mil), contrôle d'impédance (+/--10)
8) V-cannelure, poinçon, moulin de commande numérique par ordinateur
9) longues bandes, aluminium composé
10) l'ENIG, HASL, OSP et étain d'immersion
Accumulation
Double type dégrossi à simple face (1)
Le double a dégrossi type (2) multicouche
Capacités 2018 de MCPCB
NON. | Paramètre | Valeur |
1 | Type de noyau en métal | Aluminium, cuivre, fer |
2 | Modèle de noyau en métal | A1100, A5052, A6061, A6063, C1100 |
3 | Finition extérieure | HASL, or d'immersion, argent d'immersion, OSP |
4 | Épaisseur de l'électrodéposition extérieure | HASL : Sn>2.54µm, l'ENIG : Au 0.025-0.1µm, Ni 2.5-5µm |
5 | Compte de couche | 1-4 couches |
6 | Maximum de taille de conseil | 23" x 46" (584mm×1168mm) |
7 | Mininum de taille de conseil | 0,1969" x 0,1969" (5mm×5mm) |
8 | Épaisseur de conseil | 0,0157" x 0,2362" (0.4-6.0mm) |
9 | Épaisseur de cuivre | 0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) à 10oz (350µm) |
10 | Largeur de voie minimum | 5mil (0.127mm) |
11 | L'espace minimum | 5mil (0.127mm) |
12 | Taille minimum de trou | 0,0197" (0.5mm) |
13 | Taille maximum de trou | Aucune limite |
14 | Trous minimum perforés | Épaisseur de carte PCB <1> |
Thikness 1.2-3.0mm de carte PCB : 0,0591" (1.5mm) | ||
15 | Épaisseur de paroi de PTH | >20µm |
16 | Tolérance de PTH | ±0.00295 » (0.075mm) |
17 | Tolérance de NPTH | ±0.00197 » (0.05mm) |
18 | Déviation de la position de trou | ±0.00394 » (0.10mm) |
19 | Tolérance d'ensemble | Acheminement : ±0.00394 » (0.1mm) |
Poinçon : ±0.00591 » (0.15mm) | ||
20 | Angle de V-coupe | 30°, 45°, 60° |
21 | taille de V-coupe | 0,1969" x 47,24" (5mm×1200mm) |
22 | Épaisseur de panneau de V-coupe | 0,0236" x 0,1181" (0.6-3mm) |
23 | Tolérance d'angle de V-coupe | ±5º |
24 | Verticality de V-CUT | ≤0.0059 » (0.15mm) |
25 | Fentes carrées minimum perforées | Épaisseur de carte PCB < 1=""> |
Épaisseur 1.2-3.0mm de carte PCB : 0,0394" x 0,0394" (1,0 x 1.0mm) | ||
26 | PROTECTION de BGA minimum | 0,01378" (0.35mm) |
27 | Largeur minimum de pont de masque de soudure. | 8mil (0.2032mm) |
28 | Épaisseur minimum de masque de soudure | >13µm (0.013mm) |
29 | Résistance d'isolation | 1012ΩNormal |
30 | Force pelable | 2.2N/mm |
31 | Flotteur de soudure | 260℃ 3min |
32 | tension d'E-essai | 50-250V |
33 | Conduction thermique | 0.8-8W/M.K |
34 | Chaîne ou torsion | ≤0.5% |
35 | Inflammabilité | FV-0 |
36 | Taille minimum d'indicateur composant | 0,0059" (0.15mm) |
37 | Masque ouvert de soudure de minimum sur la protection | 0,000394" (0.01mm) |
