Accueil ÉchantillonsCarte PCB de haute fréquence

Carte PCB à haute fréquence d'antenne établie sur 10mil RO4350B avec de l'or d'immersion

Examens de client
Kevin, Reçu et examiné les panneaux - mercis beaucoup. Ce sont parfaits, exactement de ce que nous avons eu besoin. rgds Riche

—— Rickett riche

Ruth, J'ai obtenu la carte PCB aujourd'hui, et ils sont simplement parfaits. Veuillez rester une peu de patience, mon prochain ordre viendra bientôt. Sincères amitiés de Hambourg Olaf

—— Olaf Kühnhold

Salut Natalie. Il était parfait, j'attachent quelques images pour votre référence. Et je t'envoie après 2 projets au budget. Merci beaucoup encore

—— Seba T.

Kevin, Merci, ils ont été parfaitement faits, et fonctionnent bien. Comme promis, voici les liens pour mon dernier projet, utilisant le PCBs que vous avez fabriqué pour moi :

—— Daniel F

Je suis causerie en ligne maintenant

Carte PCB de haute fréquence

  • Haute précision Carte PCB de haute fréquence fournisseurs
  • Haute précision Carte PCB de haute fréquence fournisseurs
  • Haute précision Carte PCB de haute fréquence fournisseurs
  • Haute précision Carte PCB de haute fréquence fournisseurs
  • Haute précision Carte PCB de haute fréquence fournisseurs
  • Haute précision Carte PCB de haute fréquence fournisseurs

Introduction

Juste comme son nom implique, la haute fréquence est que la fréquence est relativement haute, se rapporte généralement à la fréquence de >=300 mégahertz (c.-à-d. longueur d'onde <=1m), c.-à-d., la bande habituelle de radiofréquence. L'onde électromagnétique de la fréquence >=1GHz s'appelle la micro-onde.



La carte électronique de haute fréquence ou la carte PCB de micro-onde se rapporte à la carte électronique faite sur le plat plaqué (de micro-onde) d'en cuivre à haute fréquence de substrat. Les types communs sont : Conseil double face, conseil multicouche et structure mélangée.


La structure mélangée inclut le substrat spécial de haute performance, feuille de pp + conseil ordinaire de représentation et feuille de pp mélangée pressant le conseil ; substrat à haute fréquence + substrat FR4 ordinaire ; substrat à haute fréquence + etc. à base métallique.



Avantages
1) la caractéristique de la basse perte diélectrique fait la perte de signal à un niveau plus bas, qui rend la transmission de signal de l'équipement entier excellente ;
2) l'absorbability de basse mer influence la constante diélectrique et la perte diélectrique moins à l'humidité ;
3) le coefficient de température de la constante diélectrique est parmi le plus bas de n'importe quel matériel de carte, lui faisant l'idéal pour des applications thermo-sensibles ;
4) coefficient électrique stable de constante diélectrique ;
5) résistance à la corrosion supérieure ;
6) la constante diélectrique (DK) est basse et stable, ainsi la transmission de signal est bonne sans tarder ;



Fréquences typiques pour des applications sans fil :
* mobile actuel : 0.9GHz - 2GHz
* systèmes 3G : 2.5GHz
* Bluetooth : 2.5GHz
* GPS : 12.6GHz
* LMDS : 24GHz et 40GHz
* des véhicules à moteur : 77GHz


Marché :

RFID, communications sans fil, station de base et antenne, amplificateur, produits militaires, électronique grand public.

Produits de carte PCB et services de carte PCB
1) type matériel : RO4350B, RO4003C, F4 (PTFE), RF-35A2, TLA-6 etc.

2) Type de carte PCB : Le double a dégrossi et carte PCB multicouche.
3) l'hybride de FR-4 et de matériel élevé de freqency a combiné.
4) RO4350B stratifie : 10mil (0.254mm), 13.3mil (0.338mm), 20mil (0.508mm), 30mil (0.762mm), 60mil

5) Stratifiés de RO4003C : 12mil (0.305mm), 20mil (0.508mm), 32mil (0.813mm)

6) Cuivre bas 0.5oz et 1oz
7) masque de soudure le plus utilisé généralement : Vert et rouge
8) finition extérieure la plus utilisée généralement : Or d'immersion, exposition de cuivre et HASL
9) prototype, petite exploitation de lots et production de masse.
10) MOQ : 1PCS.

11) Service porte-à-porte d'expédition

Carte PCB de haute fréquence Introduction Témoin

Carte PCB à haute fréquence d'antenne établie sur 10mil RO4350B avec de l'or d'immersion

Chine Carte PCB à haute fréquence d'antenne établie sur 10mil RO4350B avec de l'or d'immersion Fournisseur
Carte PCB à haute fréquence d'antenne établie sur 10mil RO4350B avec de l'or d'immersion Fournisseur Carte PCB à haute fréquence d'antenne établie sur 10mil RO4350B avec de l'or d'immersion Fournisseur

Image Grand :  Carte PCB à haute fréquence d'antenne établie sur 10mil RO4350B avec de l'or d'immersion

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: Bicheng Enterprise Limited
Certification: UL
Numéro de modèle: BIC-0088-V8.8

Conditions de paiement et expédition:

Quantité de commande min: 1
Prix: USD2.99-8.99 Per Piece
Détails d'emballage: vide
Délai de livraison: 5-6 jours ouvrables
Conditions de paiement: T / T, Paypal
Capacité d'approvisionnement: 45000 morceaux par mois
Contact Now
Description de produit détaillée
en verre époxy: RO4350B Tg280℃, er<3.48, Rogers Corp. Taille finale de carte PCB: 0,3 millimètres ±0.1mm
Aluminium final externe :: 1.5OZ Finition extérieure: or d'immersion
Couleur de masque de soudure :: vert Couleur de légende composante: blanc
Nombre de couches: 2 test: Expédition antérieure d'essai électrique de 100%

Brève introduction
Le matériel à haute fréquence de circuit de RO4350B est hydrocarbure renforcé de verre/stratifiés en céramique (pas PTFE) conçus pour la représentation sensible, applications commerciales à fort débit. Actuellement le double a dégrossi et les cartes PCB de RO4350B multicouche sont disponibles à la société de Bicheng. Doublez la carte PCB de RO4350B dégrossie avec l'épaisseur 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) et 60mil (1.524mm) sont les best-sellers. Nous fournissons des courses de prototype, de petits groupes et des services de production de masse.

Avantages
1) Excellente représentation à haute fréquence due à la basses tolérance et perte diélectriques ;
2) Excellente stabilité dimensionnelle.
3) Bas coefficient thermique de constante diélectrique ;
4) Basse expansion d'axe des z ;
5) Bas coefficient d'expansion de dans-avion ;
6) Fréquence électrique stable de verus de propriétés ;

Applications
1) Atténuateur, induction automatique de porte ;
2) LNB pour les satellites directs d'émission ;
3) Antenne de microruban, spectre étalé ;
4) Microruban et antennes de station de base et amplificateurs de puissance cellulaires ;
5) Étiquettes d'identifications de rf
6) Systèmes de communication de spectre étalé
7) Amplificateur de tronc, module etc. de diviseur.

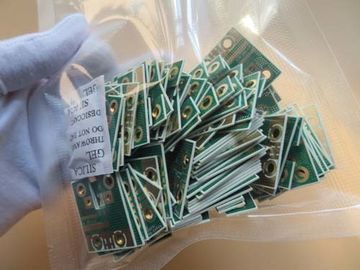

Cas de carte PCB : Carte PCB d'antenne établie sur 10mil RO4350B avec de l'or d'immersion des deux côtés
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)


Description générale
C'est un type de carte PCB de haute fréquence établi sur le substrat de 10mil (0.254mm) RO4350B avec Tg 280°C pour l'application de l'antenne de rf. C'est le double panneau dégrossi à 0,30 millimètres d'épaisseur, silkscreen blanc au-dessus de masque vert de soudure du côté inférieur et l'or d'immersion est sur la protection pour la soudure. La matière première est de Rogers Corp, conseil entier fournissant 1 PCBs par panneau. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 50 panneaux sont emballés pour l'expédition.

Caractéristiques et avantages
Aucune corrosion dans les acides, l'alcali et l'aqua regia ;
Tg > ℃ 280 ;
Fréquence électrique stable de verus de propriétés ;
Haut solderability, aucun soumettre à une contrainte des cartes et moins de contamination de la surface de carte PCB ;
Le processus de SMT est résistant à la soudure de ré-écoulement, résistante à la reprise ;
Vite et la livraison de période active ;
atelier de 16000 mètres carrés ;
Personnes expérimentées de ventes et services à la clientèle qualifiés ;
Aucun échantillon de quantité et de coût bas d'ordre minimum ;
Foyer sur le bas à la production de masse moyenne ;



Application
Multiplexeur, vitesse de transmission vidéo, bloc à faible bruit, amplificateur d'entrée-sortie



Fiche technique de paramètre et
TAILLE DE CARTE PCB31 x 15mm=1PCS
TYPE DE CONSEILLe double a dégrossi carte PCB
Nombre de couches2 couches
Composants extérieurs de bâtiOUI
Par des composants de trouOUI
EMPILEMENT DE COUCHEcuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate
RO4350B 0.254mm
cuivre ------- 35um (1oz) + couche de BOT de plat
TECHNOLOGIE
Trace et espace minimum :4 mils/24 mils
Trous minimum/maximum :Non-déterminé
Nombre de différents trous :Non-déterminé
Nombre de forages :Non-déterminé
Nombre de fentes fraisées :0
Nombre de coupes-circuit internes :0
Contrôle d'impédance :non
Nombre de doigt d'or :0
MATÉRIEL DE CONSEIL
En verre époxy :RO4350B Tg280℃, heu<3>
Aluminium final externe :1,5 onces
Aluminium final interne :NON-DÉTERMINÉ
Taille finale de carte PCB :0,3 millimètres ±0.1mm
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieureOr d'immersion
Le masque de soudure s'appliquent à :Le fond, minimum 12micron
Couleur de masque de soudure :Le vert, PSR-2000GT600D, Taiyo a fourni.
Type de masque de soudure :LPSM
CONTOUR/CUTTINGAcheminement
REPÉRAGE
Côté de légende composanteLe fond
Couleur de légende composanteBlanc, IJR-4000 MW300, marque de Taiyo
Nom ou logo de fabricant :Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DENON-DÉTERMINÉ
ESTIMATION DE FLAMIBILITYApprobation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble :0,0059"
Électrodéposition de conseil :0,0029"
Tolérance de perceuse :0,002"
ESSAIExpédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIRdossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICEDans le monde entier, globalement.



Pourquoi choisissez-nous ?
1) Concentrez sur vos compétences de noyau : Nous avons profondément su qu'il est plein de la concurrence féroce pour nos clients sur le marché. Vous pouvez se concentrer sur des compétences importantes telles que la recherche et développement, les ventes et le marketing basés sur notre représentation professionnelle et services qualifiés ce dépassement de votre attente.

2) Technologie tranchante : elle est rationnelle pour qu'un client petit et moyen désire après la dernière expertise d'équipement et de fabrication pour son PCBs. Par les associations
avec la carte PCB de Bicheng, vous accédez pour atteindre votre attente avec nos 3 bases d'usine avec plus de 26 000 mètres carrés.

4) Sauvez le coût de production : Le coût de production est l'un des points clés de la compétitivité du produit de nos clients. La carte PCB de Bicheng avaient tâché de réduire son coût de fabrication d'équipement présentent, formation de travailleur et amélioration de technologie pour augmenter leur rentabilité. Des clients sont satisfaits de nos économies mais sans perte de qualité.

5) Évitez la dispute : C'est une question de renversement quand problème de qualité se disputant vous. La conception technique de Bicheng empêche le problème de se produire dans la préproduction. Vous n'obtiendrez pas le mal de tête avec des prototypes de Bicheng, des commandes et la production de masse. Notre taux de plainte de client est moins de 1% et sera satisfaisant résolu.

6) Épargnez le temps : Le marché exige les produits mettant à jour rapidement. La carte PCB de Bicheng fonctionne toujours rapide et flexible pour épargner la période de la production du prototype à la production en série,
revirement rapide ou livraisons programmées.

7) Une excellente équipe : Bicheng est associé digne de confiance avec la passion, la discipline, la responsabilité et l'honnêteté. Nous avons une équipe de personnes expérimentées de ventes et de services à la clientèle qualifiés. Ne changez pas votre fournisseur. Si le changement est nécessité, Bicheng est le droit pour vous.
