(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Bonjour chacun,

Salutations chaudes !

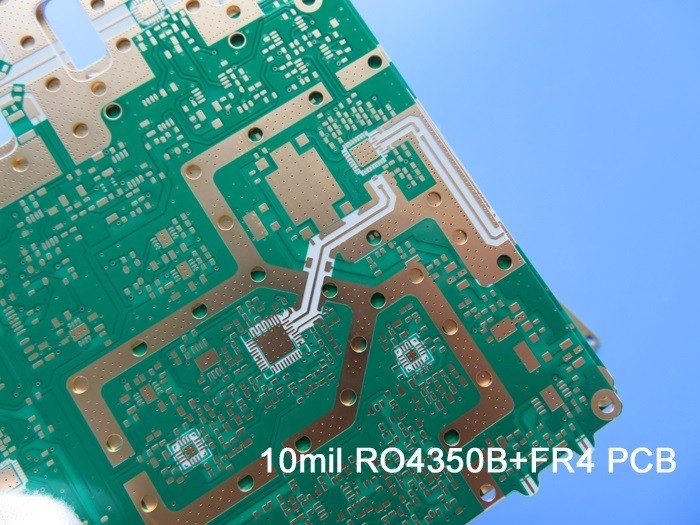

Aujourd'hui nous parlons de la carte PCB hybride de 6 couches avons construit sur RO4350B et FR-4. Voyons premier.

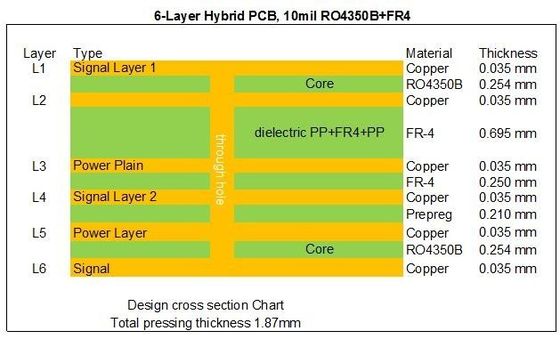

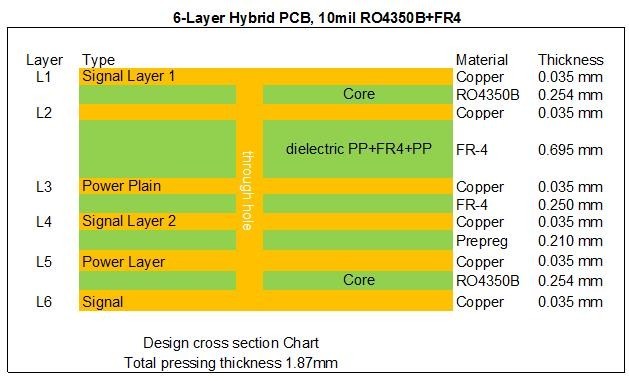

Il est pour l'application de l'antenne de radar. Deux noyaux de RO4350B de côté supérieur et de côté inférieur, plaqués par des trous relient chaque couche. Le visionnement de l'empilement, chaque matériel diélectrique est plus que 0.2mmm profondément qui résultat dans l'épaisseur entière de carte PCB à 1.9mm profondément. Les protections et les trous sont or d'immersion ont plaqué. Elles sont fabriquées par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 panneaux sont emballés pour l'expédition.

Voyons second.

Ce type est plus complexe que le premier. Le noyau de 10mil RO4350B est identique. La principale différence est qu'elle contient 3 types sans visibilité par l'intermédiaire de. Les caractéristiques sont comme suit :

Matière première : RO4350B 10mil + FR4

Compte de couche : 6 couches

Type : Abat-jour par l'intermédiaire de L1-L2, L1-L3, L1-L4

Format : 82mm x 95mm = 1 types = 1 morceau

Finition extérieure : Or d'immersion

Poids de cuivre : Μm intérieur externe de la couche 35 de la couche 35 μm/

Masque/légende de soudure : Non

Taille finale de carte PCB : 1,4 millimètres

Norme : Classe 2 d'IPC 6012

Emballage : 20 panneaux sont emballés pour l'expédition.

Délai d'exécution : 20 jours ouvrables

Durée de conservation : 6 mois

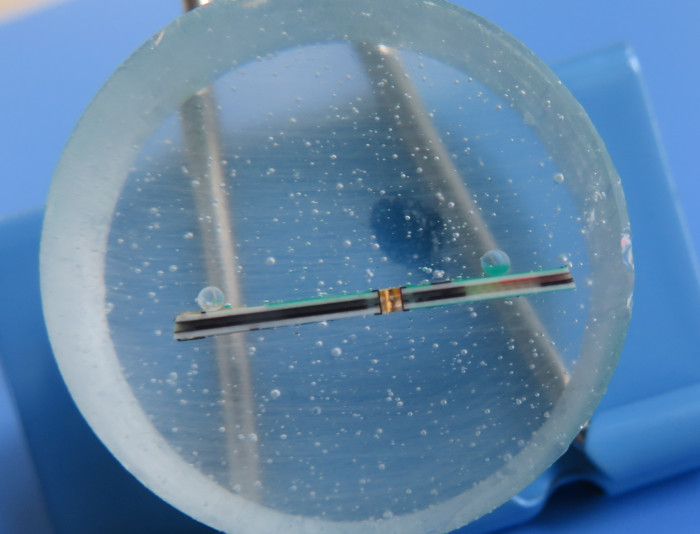

Il y a les produits très semblables dont les intérieur-couches emploient le demi cuivre d'once. L'épaisseur finie de carte PCB est 1.0mm. Être suit l'empilement et le microsecton.

Il y a beaucoup d'avantages de RO4350B PCBs hybride.

1) Représentation d'intégrité du signal améliorée au-dessus de pile-UPS avec tout le panneau FR4 ;

2) Coût réduit au-dessus de pile-UPS avec tout le bas matériel de perte ;

3) La conception technique empêche des problèmes de se produire dans la préproduction ;

4) ISO9000, ISO14001, IATF16949, UL a certifié l'usine

5) Classe 3 de la classe 2/IPC d'IPC ;

Les applications sont larges, énuméré ci-dessous : Convertisseur par acquisition de données de radar, antenne de miscrostrip, propulseur tour-monté, oscilloscope modulaire, atténuateur et 5G antenne etc.

Merci de votre lecture. Vous êtes bienvenu pour nous contacter pour vos enquêtes de carte PCB de rf.

Annexe : Fiche technique de carte PCB
