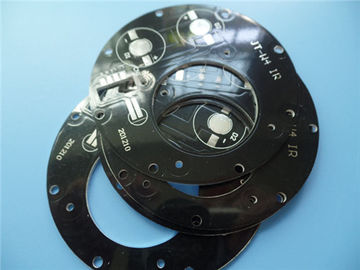

Carte PCB RoHS d'aluminium pour le module d'alimentation

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Bicheng Enterprise Limited
Certification:	UL
Numéro de modèle:	BIC-0120-V1.20

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	USD40~50 per piece
Détails d'emballage:	vide
Délai de livraison:	5-6 jours ouvrables
Conditions de paiement:	T / T, Paypal
Capacité d'approvisionnement:	45000 morceaux par mois

Contact

Description de produit détaillée

Nombre de couches:	Single PCB Sided	Noyau en aluminium ::	1W / Matériel diélectrique 75um de Mk
Aluminium final externe ::	1oz	Taille finale de carte PCB ::	1.6mm ±0.16
Finition extérieure:	Mise à niveau de soudure d'air chaud (HASL), sans plomb, Sn>=2.54µm	Couleur de masque de soudure ::	Noir, KSM-S6189BK31
Couleur de légende composante:	Blanc, IJR-4000 MW300	test:	Expédition antérieure d'essai électrique de 100%

Profil de produit

1,1 description générale

C'est un type de carte PCB d'aluminium pour la mise sous tension le module. Il est un à une seule couche

Conseil de MCPCB à 1,6 millimètres d'épaisseur avec 1 conduction thermique de W/MK. Le plat en aluminium

est d'ITEQ, de masque de soudure et de silkscreen de Taiyo. Il a fabriqué par IPC 6012

Classe 2 utilisant des données fournies de Gerber. 30 conseils sont emballés séparément.

1,2 caractéristiques et avantages

A. combinaison d'optimisation de circuit de puissance et de circuit de commande,
B. remplacez le substrat en céramique fragile et obtenez une meilleure longévité mécanique,
C. diffusion de la chaleur efficace dans la conception du circuit,
D. réduisez la température de fonctionnement de l'équipement,
E. améliorez la densité de puissance et la fiabilité du dispositif,
F. prolongez la durée de vie du produit,
G. inspection de WIP et instruction strictes de surveillance aussi bien que de fonctionnement,
H. essai à haute tension, essai de contrôle d'impédance, micro-section, essai de soudure-capacité,
I. taux éligible de produits de première production : >95%
UL de J. identifiée et RoHS Directive-conforme
K. technologie de pointe
L. taux de plainte de client : <1>
1,3 application

Lampe fluorescente, panneau d'unité centrale de traitement, conducteur à disque souple, matériel électronique de communication,

Équipement d'alimentation d'énergie

1,4 fiche technique de paramètre et

TAILLE DE CARTE PCB	96 x 96mm=1PCS
TYPE DE CONSEIL	CARTE PCB D'IMS
Nombre de couches	Carte PCB à simple face
Composants extérieurs de bâti	OUI
Par des composants de trou	NON
EMPILEMENT DE COUCHE	cuivre ------- 70um (2oz)
	1W/MK matériel diélectrique 75um
	Aluminium 6061 1.5mm
TECHNOLOGIE
Trace et espace minimum :	12mil/20mil
Trous minimum/maximum :	3mm/5.0mm
Nombre de différents trous :	12
Nombre de forages :	3
Nombre de fentes fraisées :	2
Nombre de coupes-circuit internes :	0
Contrôle d'impédance	non
MATÉRIEL DE CONSEIL
Noyau en aluminium :	1W / Matériel diélectrique 75um de Mk
Résistance thermique (°C/W)	≤0.45
Tension claque (volts continu)	4000
Aluminium final externe :	1oz
Aluminium final interne :	0oz
Taille finale de carte PCB :	1.6mm ±0.16
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure	Mise à niveau de soudure d'air chaud (HASL), sans plomb, Sn>=2.54µm
Le masque de soudure s'appliquent à :	DESSUS, minimum 12micron
Couleur de masque de soudure :	Noir, KSM-S6189BK31
Type de masque de soudure :	LPSM
CONTOUR/CUTTING	Acheminement
REPÉRAGE
Côté de légende composante	DESSUS
Couleur de légende composante	Blanc, IJR-4000 MW300
Nom ou logo de fabricant :	Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE	Non plaqué dans tout le trou (NPTH)
ESTIMATION DE FLAMIBILITY	Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble :	0,0059"
Électrodéposition de conseil :	0,0029"
Tolérance de perceuse :	0,002"
ESSAI	Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR	dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE	Dans le monde entier, globalement.
