L'impédance a commandé la carte PCB 12 couches de Tg de la carte HDI de panneau multicouche électronique élevé de carte PCB sur 2.0mm FR-4

L'impédance a commandé la carte PCB 12 couches de Tg de la carte HDI de panneau multicouche électronique élevé de carte PCB sur 2.0mm FR-4

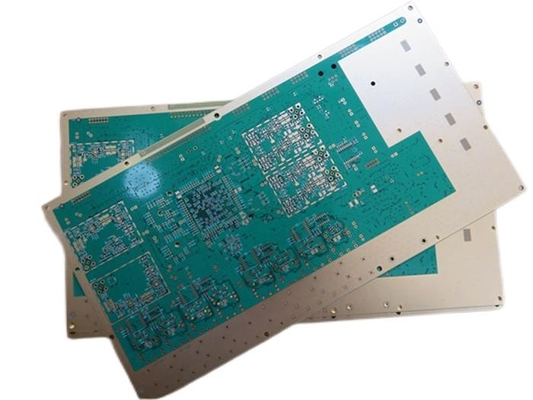

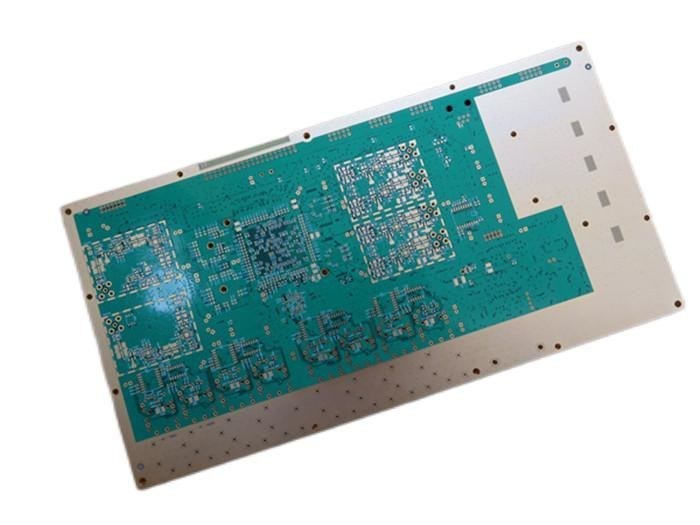

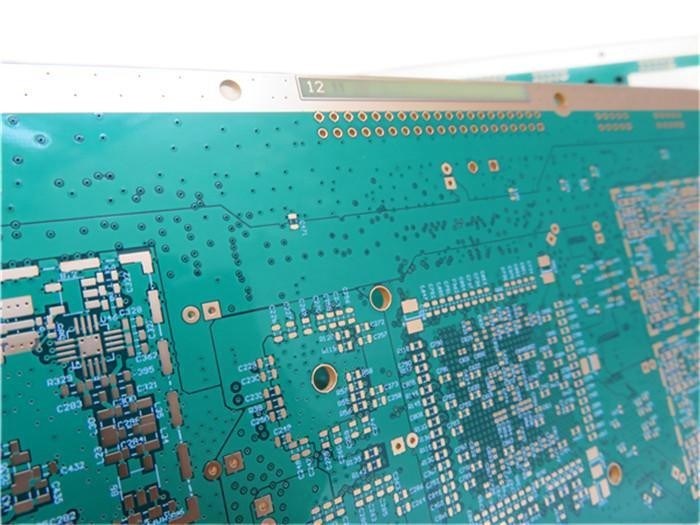

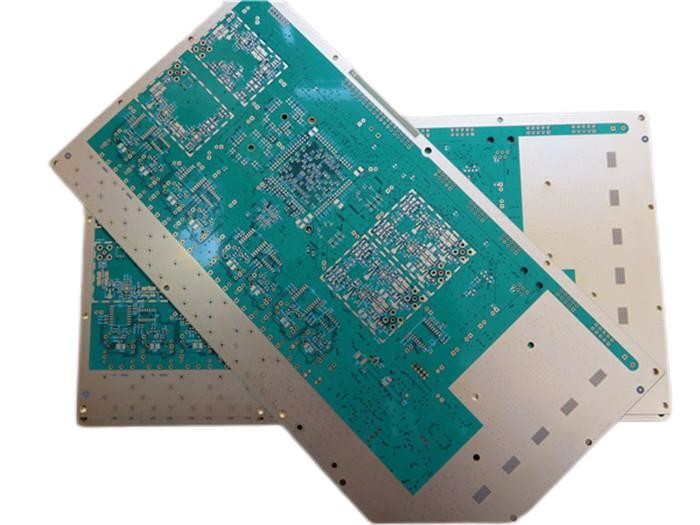

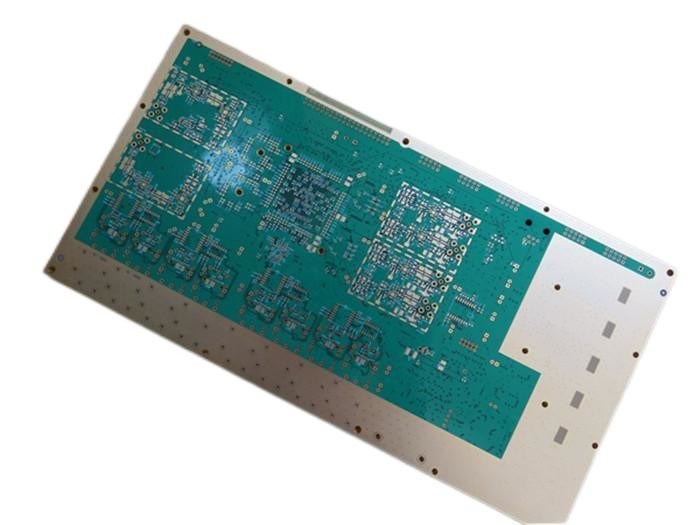

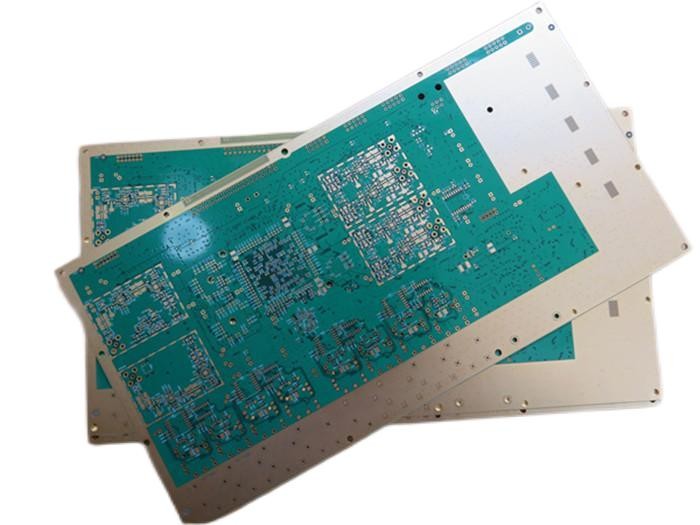

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

1,1 description générale

C'est un type de carte PCB commandée d'impédance établie sur le matériel FR-4 avec Tg 175°C pour l'application de la transmission de signal. C'est un panneau de 12 couches avec 2,0 millimètres d'épaisseur. Il contient des vias de 2+N+2 HDI (voyez l'empilement et les vias). Les silkscreens blancs (Taiyo) sont sur le masque vert de soudure (Taiyo) et l'or d'immersion sur des protections. L'impédance de trace de signal et l'impédance de paires de différentiel sont commandées sur des couches. Voyez le dessin ci-dessous. La matière première est d'ITEQ. Le panneau entier fournit avec simple. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 20 conseils sont emballés pour l'expédition.

Signal Trace Impedance Control

Le différentiel appareille le contrôle d'impédance

1,2 caractéristiques et avantages

Assemblées sans plomb avec une température maximum de ré-écoulement de 260℃.

Temps d'entreposage prolongé (il peut être stocké pendant plus de 1 année dans le sac de vide)

A amélioré la vitesse de la transmission de signal

Fabrication de carte PCB sur des caractéristiques requises.

La livraison rapide et de période active

L'UL a reconnu et RoHS Directive-conforme

Capacité de carte PCB de prototype

1,3 applications

Modem de DSL

Chargeur de batterie solaire

Traqueur de véhicule

Récepteur de GPS

Antenne de WI fi

Hub de Bluetooth USB

Routeur sans fil d'USB

Modem de SMS

Antenne de dispositif de multicouplage

Systèmes téléphoniques

1,4 fiche technique de paramètre et

1,5 carte PCB d'impédance et adaptation d'impédance

L'impédance caractéristique du conducteur sur la carte électronique est un indicateur important de la conception de circuit, particulièrement dans la conception de carte PCB du circuit à haute fréquence. Si l'impédance caractéristique du conducteur est cohérente et l'assortiment avec l'impédance caractéristique exigée par le dispositif ou le signal doit être pris en compte. Par conséquent, ces deux concepts dans la conception de fiabilité de la conception de carte PCB doivent être prêtés l'attention.

Il y aura un grand choix de transmission de signal dans le conducteur de la carte. Pour augmenter le taux de transmission, elle doit augmenter sa fréquence. En raison des facteurs du circuit lui-même tel que gravure à l'eau-forte, épaisseur de pile, largeur de voie sont et ainsi de suite différente, elle causera des changements de la valeur d'impédance, ayant pour résultat sa déformation de signal. Par conséquent, la valeur d'impédance du conducteur sur la carte ultra-rapide devrait être commandée dans une certaine marge, connue sous le nom de « contrôle d'impédance ». Les facteurs qui affectent l'impédance du câblage de carte PCB sont principalement la largeur de la voie de cuivre, l'épaisseur de la voie de cuivre, la constante diélectrique du diélectrique, l'épaisseur du diélectrique, l'épaisseur de la protection, le chemin de la couche au sol, les fils autour du câblage, etc. Ainsi l'impédance du câblage sur le conseil doit être commandée dans la conception de la carte PCB pour éviter la réflexion de signal et d'autres questions de perturbation électromagnétique et d'intégrité du signal aussi loin que possible, pour garantir la stabilité de l'utilisation réelle du panneau de carte PCB. Vous pouvez vous référer à la formule empirique correspondante pour la méthode de calcul de ligne de microruban et de ligne de bande impédance sur le panneau de carte PCB.
