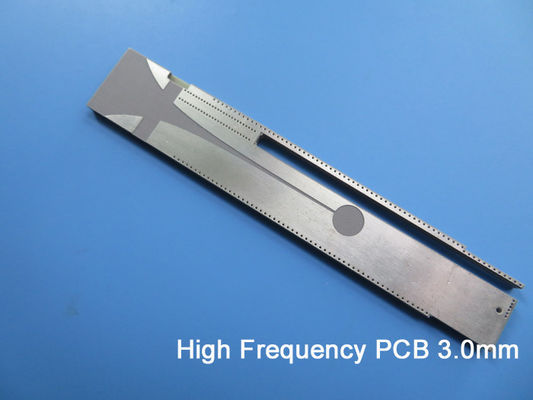

Carte PCB à haute fréquence de PTFE établie sur le panneau de carte PCB de 3.0mm F4B rf pour l'antenne de correction

Carte PCB à haute fréquence de PTFE établie sur le panneau de carte PCB de 3.0mm F4B rf pour l'antenne de correction

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Description générale

C'est un type de double carte PCB dégrossie de haute fréquence établie sur le substrat de 3.0mm PTFE pour l'application de l'antenne de correction.

Caractéristiques de base

Matière première : F4B 3.0mm profondément

Constante diélectrique : 2.55+/-0.02

Compte de couche : 2 couches

Type : Par des trous

Format : 110mm x 65mm = 1 types = 1 morceau

Finition extérieure : OSP

Poids de cuivre : Μm externe de la couche 35

Masque de soudure | Légende : Vert | Non

Taille finale de carte PCB : 3,0 millimètres

Norme : Classe 2 d'IPC 6012

Emballage : 20 morceaux sont emballés pour l'expédition.

Délai d'exécution : 7 jours ouvrables

Durée de conservation : 6 mois

Applications

Multiplexeur, capteurs acoustiques de détection, radiofréquence, émetteur-récepteur de rf

Notre capacité de carte PCB

Le polytétrafluoroéthylène (abréviation PTFE), généralement connu sous le nom de « roi de plastique », est un composé de polymère fait de tétrafluoroéthylène par polymérisation. Il a l'excellente stabilité chimique, résistance à la corrosion, scellant, lubrification et non-viscosité élevée, isolation électrique et bonne résistance vieillissante. Utilisé en tant que construction du plastique, il peut être transformé en tube de PTFE, tige, ceinture, plat, film et ainsi de suite. Généralement il a employé dans des conditions de haute performance des tuyaux, des conteneurs, des pompes, des valves aussi bien que du radar anticorrosion, le matériel de transmission à haute fréquence, appareil de radio.

Le polytétrafluoroéthylène (F4, PTFE) a une série d'excellente représentation :

1. résistance à hautes températures : la température à long terme d'utilisation 200~260 degrés de Celsius.

résistance de la température 2.low : encore doux à -100 degrés de Celsius ;

résistance 3.corrosion : aqua regia résistant et tous dissolvants organiques ;

résistance 4.climate : la meilleure vie vieillissante en plastiques ;

lubrification 5.high : avec le plus petit coefficient de frottement en plastiques (0,04) ;

6.Non-viscous : avec la tension superficielle minimale en matériaux solides sans adhérer à toute substance ;

7.non-toxic : avec l'inertie physiologique ;

les propriétés 8.excellent électriques, idéales pour la classe de C des isolants, une couche épaisse de pile de journal peuvent bloquer 1500 V de haute tension ;

9.smoother que la glace.

F₄ BM-1/2 est stratifié par l'immobilisation du tissu en verre verni avec de la résine de téflon, selon la formulation scientifique et le processus strict de technologie. Ce produit profite quelques par rapport aux séries_de F₄ B dans la représentation électrique (l'éventail de constante diélectrique, de tangente diélectrique inférieure de l'angle de pertes, de plus grande résistance, et de plus de stabilité de représentation)

Aux fréquences de rf et micro-ondes, la constante diélectrique des matériaux de PTFE est aussi basse que 3,5 ou ci-dessous, qui garde le signal fort pendant la transmission à travers la carte PCB, les rendant idéaux pour surmonter la limitation à grande vitesse de FR-4.

Propriétés électriques de F4B PTFE
