Les PCB multicouches flexibles peuvent être pliés, pliés, pliés en polyimide à 0,25 mm d'épaisseur avec or immersion

Produits

Panneau de carte PCB de Rogers

Panneau taconique de carte PCB

Panneau multicouche de carte PCB

Carte PCB à hautes températures

L'impédance a commandé la carte PCB

Les PCB multicouches flexibles peuvent être pliés, pliés, pliés en polyimide à 0,25 mm d'épaisseur avec or immersion

Nombre De Pièces:	1
Prix:	USD 2.99-9.99 PER PIECE
Emballage Standard:	Vide
Période De Livraison:	10 JOURS OUVRABLES
Méthode De Paiement:	T/T, Western Union
Capacité D'approvisionnement:	45000 morceaux par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng Enterprise

Certification

Numéro de modèle

BIC-264-V2.64

Nombre de couches:

Matériau du tableau:

Polyimide (PI) 25 μm

Épaisseur de surface Cu:

Épaisseur du panneau:

0.25 mm +/-10%

Finition de surface:

Or par immersion

Couleur du masque de soudure:

Jaune

Couleur de légende composante:

Blanc

le test:

Expédition antérieure d'essai électrique de 100%

Quantité de commande min:

Prix:

USD 2.99-9.99 PER PIECE

Détails d'emballage:

Délai de livraison:

10 JOURS OUVRABLES

Conditions de paiement:

T/T, Western Union

Capacité d'approvisionnement:

45000 morceaux par mois

Description du produit

Une brève introduction à la PCF

La carte de circuit imprimé flexible (FPC) est désignée sous le nom de "plaque souple". Dans l'industrie, la FPC est une carte de circuit imprimé faite de substrat isolant flexible (principalement un film de polyimide ou de polyester),qui présente de nombreux avantages que les circuits imprimés rigides n'ont pasPar exemple, il peut être plié, plié, plié librement.qui convient au développement de produits électroniques dans la direction de la haute densitéLa technologie de la PCF est largement utilisée dans l'aérospatiale, l'armée, les communications mobiles, les ordinateurs portables, les périphériques informatiques, les PDA, lesappareils photo numériques et autres champs ou produits.

Le FPC présente également les avantages d'une bonne dissipation thermique, de la soudabilité, d'un montage facile et d'un faible coût.

La carte de circuit imprimé flexible est constituée d'une couche, de deux couches et d'une carte multicouche.Ce type de matériau a une haute résistance à la chaleur et une bonne stabilité dimensionnelleIl s'agit du produit final obtenu par pressage avec le film de revêtement qui présente à la fois une protection mécanique et une bonne isolation électrique.La surface et les conducteurs intérieurs des cartes de circuits imprimés à double face et à plusieurs couches sont métallisés pour réaliser la connexion électrique des couches intérieure et extérieure.

La fonction de la carte de circuit flexible peut être divisée en quatre types, à savoir la ligne de conduite, le circuit imprimé, le connecteur et le système intégré multifonctionnel, qui couvrent l'ordinateur,Système auxiliaire périphérique d'ordinateur, les appareils électriques ménagers et automobiles, etc.

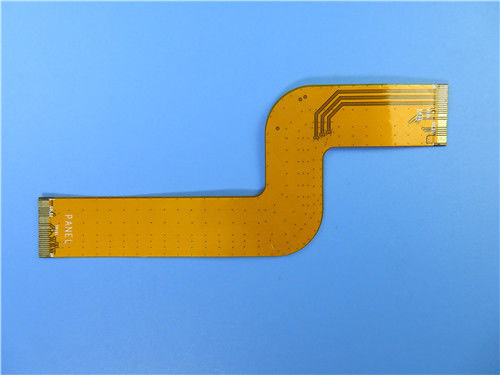

Cas FPC: PCBs flexibles multicouches PCB polyimides à 0,25 mm d'épaisseur avec or immersion

(Les FPC sont des produits fabriqués sur mesure, l'image et les paramètres sont uniquement à titre de référence)

Description générale

Il s'agit d'un type de circuit flexible à 4 couches pour l'application d'alarme de sécurité à 0,25 mm d'épaisseur.La polyimide est appliquée sur la tête d'insertion en tant que raffermissant.

Paramètre et feuille de données

Taille du PCB flexible	70.5 x 30.38 mm
Nombre de couches	4
Type de plaque	PCB souples
Épaisseur du panneau	0.25 mm
Matériau du tableau	Polyimide (PI) 25 μm
Fournisseur de matériaux de planche	L'ITEQ
Tg Valeur du matériau du carton	60°C

Épaisseur de PTH Cu	≥ 20 μm
Épaisseur de la couche intérieure	35 μm (1 oz)
Épaisseur de surface Cu	35 μm (1 oz)

Couleur du revêtement	Jaune
Nombre de couvertures	2
Épaisseur du revêtement	25 μm
Matériau de durcissement	Polyimide
Épaisseur du solidifiant	0.2 mm

Type d'encre à sérigraphie	Le secteur de l'électricité
Fournisseur de sérigraphie	Le TAIYO
La couleur du fil de soie	Blanc
Nombre de sérigraphes	1

Essai de décoloration de la couverture	Ne pas éplucher
Légende de l' adhérence	3M 90°C Aucun décollement après Min. 3 fois l'essai

Finition de surface	Or par immersion
Épaisseur du nickel/or	Au: 0,03 μm ((min.); Ni 2-4 μm
RoHS requis	- Oui, oui.
Famille	Pour les véhicules à moteur

Essai de choc thermique	Passage, -25°C ± 125°C, 1000 cycles.
Stress thermique	Passage, 300 ± 5 °C, 10 secondes, 3 cycles, pas de délamination, pas de cloques.
Fonction	100% de réussite au test électrique
Travail de fabrication	Conformité avec les normes IPC-A-600H et IPC-6013C de classe 2

Caractéristiques et avantages

Excellente souplesse
Réduction du volume
Réduction du poids
Constance du montage
Une fiabilité accrue
Contrôle de la conception des paramètres électriques
L' extrémité peut être soudée entièrement
Optionnalité matérielle
Faible coût
Continuité du traitement
Fournir de petites quantités, prototypes et production.
Répondre à vos besoins en cartes de circuits imprimés, du prototypage des PCB à la production en série.

Application du projet

Écran tactile, télécommande tactile de contrôle industriel, antenne POS,

Politique de qualité

Bicheng a développé une série de procédures et d'approches de gestion pour s'assurer que les PCB sont conformes aux exigences des clients, y compris la sélection des fournisseurs,inspection des travaux en cours (WIP), inspection des livraisons sortantes et service à la clientèle, etc.

Évaluation et vérification des fournisseurs

Les fournisseurs doivent être évalués par Bicheng. En outre, Bicheng évaluera et classera les fournisseurs chaque année pour garantir que les matériaux fournis répondent aux exigences de Bicheng.Bicheng développe continuellement ses fournisseurs et les supervise pour améliorer leur gestion de la qualité et de l'environnement basée sur les systèmes ISO9001 et ISO14001.

Évaluation du contrat

Bicheng examinera et vérifiera les exigences du client pour s'assurer que nous avons la capacité de satisfaire les exigences du client, y compris les spécifications,livraison et autres demandes avant l'acceptation d'une commande.

Rédaction, vérification et contrôle des données de fabrication.

Lorsque les données de conception et les spécifications des clients sont fournies à notre département du marché, Bicheng doit vérifier toutes les exigences.,une instruction de fabrication (MI) est générée selon le processus de fabrication réel et les technologies pour le département de fabrication comme base de la fabrication réelle.Le MI doit être examiné par des ingénieurs indépendants et des ingénieurs de la QA avant sa publication..

Contrôle de la qualité des matériaux entrants

Nous avons mis en place une série de procédures d'inspection strictes et des instructions pour contrôler les matériaux entrants.divers instruments et appareils d'inspection précis garantissent la capacité de juger du bien matériel ou nonNous émettons du matériel selon le principe du premier arrivé, et nous émettons une alerte pour le matériel qui atteindra la durée de conservation afin de nous assurer que les matériaux sont utilisés avant leur expiration.

Contrôle du processus de production

Instruction de fabrication correcte (MI), gestion et maintenance complète des équipements et contrôle des processus, inspection et surveillance strictes des WIP ainsi que formation au travail,Toutes ces choses permettent de contrôler le processus de fabrication..

Contrôle final et inspection

Tous les PCB doivent passer par le test ouvert et court ainsi que l'inspection visuelle après avoir passé les tests physiques spécifiés.machines d'essai volant à sonde pour garantir que chaque PCB est testé à 100%.

Audit de la livraison du produit

Nous avons mis en place un département spécialisé en qualité de l'air pour inspecter les produits PCB selon les spécifications et les exigences du client en prenant des échantillons.

La FQA doit également effectuer un audit à 100% des produits d'emballage et d'expédition de l'entrepôt, y compris le numéro du produit, le numéro du client, la quantité du produit, l'adresse d'expédition, etc. avant expédition.

Service à la clientèle

Nous mettons en place une équipe de service à la clientèle professionnelle pour communiquer de manière proactive avec les clients et traiter les commentaires des clients en temps opportun.Nous nous concentrons fortement sur les besoins des clients et pour comprendre les demandes des clients, en temps opportun pour ajuster la politique du service à la clientèle et les exigences des produits PCB.
