Le TFA294 peut-il remplacer les matériaux Rogers RT/duroïdes dans les applications spatiales?

Introduction au projet

Dans le monde exigeant de l'aérospatiale, de la défense et des communications à ondes millimétriques, la fiabilité et les performances des matériaux ne sont pas négociables.TFA294de l'usine de matériaux isolants de Taizhou Wangling est un substrat diélectrique composite en céramique PTFE haut de gamme qui offre une fiabilité de qualité aérospatiale avec des performances électriques et thermiques exceptionnelles. une partie de la série TFA plus large qui inclut 2 options Dk.94, 3.0, 6.15, et le 10.2TFA294 est conçu pour remplacer des matériaux de haute performance similaires de fournisseurs occidentaux tout en offrant une stabilité de fréquence supérieure jusqu'à 77 GHz et au-delà.

Contrairement aux matériaux traditionnels en PTFE/fibre de verre tissée, les substrats de la série TFA utilisent une nouvelle construction en PTFE remplie de céramique sans tissu en fibre de verre.Cela élimine l'"effet de fibre de verre" sur la propagation des ondes électromagnétiques, ce qui se traduit par une perte diélectrique ultra-faible, une anisotropie minimisée et une stabilité de fréquence exceptionnelle, ce qui le rend idéal pour les applications d'onde millimétrique et aérospatiale les plus exigeantes.

Cet article fournit un aperçu complet des propriétés du stratifié TFA294, un exemple détaillé de conception de PCB à deux couches et des informations clés sur les sources pour les ingénieurs et les professionnels de l'approvisionnement.

Qu'est-ce que le stratifié TFA294?

Le TFA294 est un substrat diélectrique composite en PTFE (polytétrafluoroéthylène) et céramique de la série TFA fabriqué par Taizhou Wangling Insulation Material Factory.Le matériau est produit par un procédé avancé qui ne repose pas sur l'imprégnation traditionnelle de tissu en fibre de verre.Au lieu de cela, il utilise un procédé exclusif de tôle préfabriquée combiné à des techniques de stratification spécialisées.

Principale différence: pas de tissu en fibre de verre

Les substrats de la série TFA ne contiennent pas de tissu en fibre de verre (sauf lorsque l'épaisseur diélectrique dépasse 1,5 mm, où une quantité minimale est ajoutée pour le support structurel).les nano-céramiques spécialisées uniformément réparties sont mélangées à de la résine PTFECette construction unique offre:

Aucun "effet de fibre de verre" Les ondes électromagnétiques se propagent sans l'anisotropie diélectrique causée par les fibres de verre tissées

Excellente stabilité de fréquence Performance constante à partir de basses fréquences jusqu'à 77 GHz et au-delà

Perte diélectrique ultra-faible parmi les plus faibles de sa classe Dk

Anisotropie X/Y/Z réduite Propriétés électriques véritablement isotropes

Fiabilité de qualité aérospatiale

TFA294 est spécialement conçu pour les applications aérospatiales et de défense, avec:

Résistance aux rayonnements exceptionnelle Propriétés électriques et physiques stables après exposition aux rayonnements

Faible dégazage

CTE assortie de cuivre, assure la fiabilité et la stabilité dimensionnelle des trous

Large plage de température de fonctionnement -55°C à +260°C

Propriétés du stratifié TFA294

Les méthodes d'essai:

Constante diélectrique (typique): GB/T 12636-1990 ou IPC-TM-6505.5.5 (méthode de la ligne de démarcation, direction Z)

Constante diélectrique (conception): 50Ω méthode de ligne à microstrip, direction Z

Autres propriétés: IPC-TM-650 ou GBT4722-2017

Nom de l'entreprise:

Toutes les valeurs sont des données de mesure typiques destinées à faciliter la sélection des matériaux

Pour les épaisseurs diélectriques supérieures à 1,5 mm, une quantité minimale de tissu en fibre de verre est ajoutée.

Les données ne constituent pas des garanties expresses ou implicites; les utilisateurs doivent vérifier l'adéquation pour chaque application

Stabilité de fréquence exceptionnelle (0,5 GHz + 40 GHz)

TFA294 présente une excellente stabilité de fréquence sur une large plage.

Constante diélectrique stable Dk reste constante dans toute la gamme de fréquences

Perte extrêmement faible sur toutes les fréquences Df de 0,0010 à 10 GHz et 20 GHz; 0,0012 à 40 GHz

S'étend jusqu'à 77 GHz ️ Alors que les méthodes d'essai sont limitées à 40 GHz, les excellentes propriétés du matériau s'étendent aux fréquences d'onde millimétrique jusqu'à 77 GHz et au-delà,ce qui le rend idéal pour le radar automobile et les applications 5G/6G

Excellente stabilité à température (-55°C à 150°C)

Le TFA294 démontre une stabilité à température exceptionnelle avec:

TCDk d'environ -5 ppm/°C ­ Un des plus bas de sa catégorie, assurant une variation minimale de la constante diélectrique selon la température

Performances stables en phase: essentielles pour les applications sensibles à la phase telles que les antennes à matrice phasée et les réseaux de faisceau

La plage de température utilisable dépasse de loin 150°C

Résumé des caractéristiques et des avantages

Offres standard

TFA294 et la série TFA plus large sont disponibles dans une large gamme d'épaisseurs, de tailles de panneaux et d'options de revêtement en cuivre.

Tailles de panneau standard et revêtements en cuivre

Options à support métallique (TFA294-AL / TFA294-CU)

La série TFA propose également des versions à support métallique pour les applications de blindage ou de dissipation thermique:

Exemple de numéro de pièce

TFA294-AL = TFA294 avec support en aluminium
TFA294-CU = TFA294 avec support en cuivre

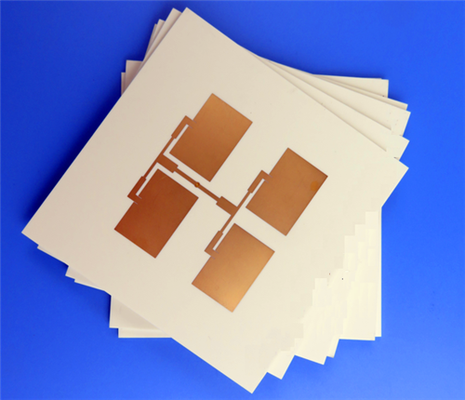

Exemple de conception de PCB à 2 couches utilisant TFA294

Pour démontrer l'application pratique du TFA294, voici un cas de conception complet de PCB rigides à deux couches.

Spécifications de conception des PCB

Des observations sur la conception

Cette carte (97,53 mm × 100,28 mm) présente un nombre de composants modéré (21 composants avec seulement 2 filets, ce qui suggère un module fonctionnel RF dédié.

40 mil (1,016 mm) épaisseur diélectrique Offre une résistance mécanique robuste tout en maintenant des caractéristiques d'impédance contrôlées

Aucun masque à soudure

Aucun écran à soie

Finition de surface ENIG Offre une excellente soudabilité et une planéité pour les connexions RF

La faible perte de TFA294 (Df ≈ 0,0010) Critical pour maintenir l'intégrité du signal à haute fréquence

Conformité IPC-Classe 2 Assure la fiabilité pour les applications aérospatiales commerciales et de défense

Points forts du processus de fabrication

Le traitement standard en PTFE TFA294 peut être fabriqué à l'aide de techniques standard de PCB en PTFE

Excellente usinabilité Les propriétés mécaniques du matériau favorisent le traitement en trous denses et en lignes fines

Capacité multicouche Approprié pour les applications multicouches et de fond

Test électrique à 100%

Applications typiques

- équipement aérospatial, espace, équipement de cabine, aéronefs;

- les micro-ondes, les antennes, les antennes sensibles à la phase;

- les radars d'alerte précoce, les radars aéroportés, etc.;

- les antennes à réseau phasé, les réseaux de formation de faisceaux;

- les communications par satellite, la navigation;

- Des amplificateurs de puissance.

Famille de produits de la série TFA

Le TFA294 fait partie d'une famille de produits plus large offrant plusieurs options Dk:

Remarque: les TFA294 et TFA300 peuvent être fournis avec une feuille de cuivre de résistance intégrée de 50Ω pour les applications de résistance intégrée.

Conclusion

Le TFA294 de Taizhou Wangling Insulation Material Factory offre une combinaison convaincante de fiabilité de qualité aérospatiale, de perte ultra-faible et d'une stabilité de fréquence exceptionnelle jusqu'à 77 GHz et au-delà.d'une épaisseur n'excédant pas 1 mm0,94 ± 0.04Avec un facteur de dissipation de 0,0010 à 10 GHz et un TCDk de -5 ppm/°C, le TFA294 offre les performances requises pour les applications les plus exigeantes en ondes millimétriques, aérospatiale et de défense.

Les principaux avantages sont les suivants:

Fiabilité de qualité aérospatiale résistant aux radiations, faible dégagement, adapté à l'espace

Perte extrêmement faible (Df = 0,0010) parmi les plus faibles de sa classe Dk

Aucun tissu en fibre de verre Élimine "l'effet de fibre de verre"; propriétés électriques isotropes

Capacité 77 GHz ️ Convient pour le radar automobile et les communications à ondes millimétriques

Excellente stabilité à température TCDk de -5 ppm/°C de -55°C à 150°C

CTE correspondant au cuivre (18/18/32 ppm/°C)

Faible absorption de l'humidité (0,03%) Performance stable dans tous les environnements

Alternative rentable: remplacer les matériaux occidentaux similaires par des prix compétitifs

Processus de PTFE standard Compatible avec les techniques de fabrication standard

Qu'il soit utilisé dans l'électronique des engins spatiaux, le radar à matrice de phase ou les capteurs automobiles à 77 GHz, le TFA294 fournit une base fiable et haute performance pour les conceptions de circuits à haute fréquence les plus exigeantes.

À propos de l'usine de matériaux isolants de Taizhou Wangling

Taizhou Wangling Insulation Material Factory est une société enregistrée ISO 9001 spécialisée dans les substrats composites en céramique PTFE à haute fréquence pour l'aérospatiale, la défense,et les applications à ondes millimétriquesLa série TFA représente l'engagement de l'entreprise en matière de qualité et de performance, offrant une alternative compétitive aux matériaux à haute fréquence importés.

Offres de produits de la série TFA:

TFA294 (Dk 2.94) ️ Générales à haute fréquence, aérospatiale, ondes millimétriques

TFA300 (Dk 3.0) ¢ Applications pour antennes à haute fréquence

TFA615 (Dk 6,15) ️ Miniaturisation, filtres et accouplements

TFA1020 (Dk 10.2) ️ Extrême miniaturisation

Options à support métallique:

TFA294-AL ️ supporté d'aluminium pour la dissipation de chaleur

TFA294-CU Résistant au cuivre pour le blindage et la gestion thermique

Pour des certifications détaillées des matériaux, des options d'épaisseur personnalisées, ou la disponibilité de la taille du panneau, veuillez nous contacter -- un distributeur autorisé de la série TFA.
