Rigide-câble spécial flexible multicouche PCBs d'interphone de PCBs avec de l'or d'immersion
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom

Rigide-câble spécial flexible multicouche PCBs d'interphone de PCBs avec de l'or d'immersion

Nombre De Pièces: 1
Prix: USD60~70
Emballage Standard: vide
Période De Livraison: 6-7 jours ouvrables
Méthode De Paiement: T / T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0386-V3.86
Matériel de conseil:
FR-4, Polyimide (PI) 25µm ITEQ 60℃
Épaisseur de conseil:
0.25mm
Épaisseur extérieure de Cu:
µm 35 (1 once)
Finition extérieure:
or d'immersion
Couleur de Coverlay:
Black
Couleur de Silkscreen:
blanc
Fonction:
Essai électrique de passage de 100%
Quantité de commande min:
1
Prix:
USD60~70
Détails d'emballage:
vide
Délai de livraison:
6-7 jours ouvrables
Conditions de paiement:
T / T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

Profil de produit





1,1 description générale



C'est un type de circuit flexible pour l'application de l'interphone. Il est un multicouche

4 couches FPC à 0.25mm épais. Le stratifié bas emploie d'ITEQ, il a fabriqué par

Classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Deux types de renforts sont allumés appliqués

l'arrière et côté supérieur.





1,2 caractéristiques et avantages



A. excellente flexibilité
B. réduction du volume
C. réduction de poids
D. cohérence d'assemblée
E. fiabilité accrue
F. contrôlabilité de conception électrique de paramètre
G. L'extrémité peut être entière soudée
H. option de matériel
I. coût bas
J. Continuity du traitement
Service de K. On-time
Taux de plainte de L. Customer : <1>





1,3 application



Bande de lumière molle de l'usage universel LED, panneau mou d'écran capacitif de tablette, mobile

panneau de câble de caméra de téléphone




1,4 fiche technique de paramètre et

Taille de carte PCB flexible 71,25 x 80,38
Nombre de couches 4
Type de conseil Carte PCB flexible
Épaisseur de conseil 0.25mm
Matériel de conseil Polyimide (PI) 25µm
Fournisseur de matériel de conseil ITEQ
Valeur de Tg de matériel de conseil 60℃

Épaisseur de Cu de PTH µm ≥20
Thicknes intérieurs de Cu d'Iayer µm 35 (1oz)
Épaisseur extérieure de Cu µm 35 (1oz)

Couleur de Coverlay Noir
Nombre de Coverlay 2
Épaisseur de Coverlay µm 25
Matériel de renfort FR-4/acier inoxydable
Épaisseur de renfort 1.0mm/0.2mm

Type d'encre de Silkscreen IJR-4000 MW300
Fournisseur de Silkscreen TAIYO
Couleur de Silkscreen Blanc
Nombre de Silkscreen 1

Essai d'épluchage de Coverlay Pas peelable
Adhérence de légende 3M 90℃ aucun épluchage après mn essai de 3 fois

Finition extérieure Or d'immersion
Épaisseur de nickel/d'or Au : 0.03µm (mn) ; Ni 2-4µm
RoHS a exigé Oui
Famability 94-V0

Essai de choc thermique Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique

Passage, 300±5℃, 10 secondes, 3 cycles.

Aucun décollement, aucun boursouflage.
Fonction Essai électrique de passage de 100%
Exécution Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C

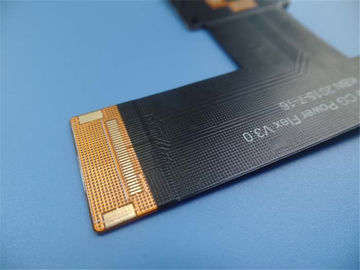

Rigide-câble spécial flexible multicouche PCBs d'interphone de PCBs avec de l'or d'immersion 0

Rigide-câble spécial flexible multicouche PCBs d'interphone de PCBs avec de l'or d'immersion 1
