Polyimide flexible multicouche PCBs de PCBs à la carte PCB épaisse d'or d'immersion de 0.25mm FPC

Nombre De Pièces: 1
Prix: USD50~60
Emballage Standard: vide
Période De Livraison: 6-7 jours ouvrables
Méthode De Paiement: T / T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0389-V3.89
Matériel de conseil:
Polyimide (PI) 25µm ITEQ
Épaisseur de conseil:
0.25mm
Épaisseur extérieure de Cu:
35µm (1 once)
Thicknes intérieurs de Cu d'Iayer:
35µm (1 once)
Finition extérieure:
or d'immersion
Couleur de Coverlay:
Jaune
Couleur de Silkscreen:
blanc
Fonction:
Essai électrique de passage de 100%
Quantité de commande min:
1
Prix:
USD50~60
Détails d'emballage:
vide
Délai de livraison:
6-7 jours ouvrables
Conditions de paiement:
T / T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

Profil de produit



1,1 description générale

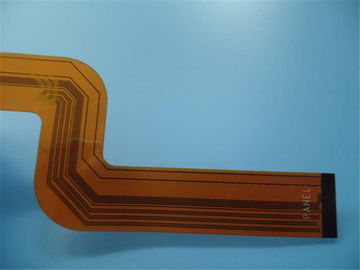

C'est un type d'un circuit flexible de 4 couches pour l'application de l'alarme de sécurité

à 0.25mm épais. Le stratifié bas est d'ITEQ, il a fabriqué par IPC 6012

Classe 2 utilisant des données fournies de Gerber. Le Polyimide comme renfort est appliqué sur

insertion de la tête.



1,2 caractéristiques et avantages



A. excellente flexibilité
B. réduction du volume
C. réduction de poids
D. cohérence d'assemblée
E. fiabilité accrue
F. contrôlabilité de conception électrique de paramètre
G. L'extrémité peut être entière soudée
H. option de matériel
I. coût bas
J. Continuity du traitement
K. petite quantité, prototypes et production.
L. répondre à vos besoins de carte électronique de prototypage de carte PCB d'amasser le volume

    production.



1,3 application



Écran tactile, panneau mou à télécommande de contact industriel de contrôle, antenne de position molle

conseil


1,4 fiche technique de paramètre et

Taille de carte PCB flexible 70,5 x 30.38mm
Nombre de couches 4
Type de conseil Carte PCB flexible
Épaisseur de conseil 0.25mm
Matériel de conseil Polyimide (PI) 25µm
Fournisseur de matériel de conseil ITEQ
Valeur de Tg de matériel de conseil 60℃

Épaisseur de Cu de PTH µm ≥20
Thicknes intérieurs de Cu d'Iayer 35µm (1oz)
Épaisseur extérieure de Cu 35µm (1oz)

Couleur de Coverlay Jaune
Nombre de Coverlay 2
Épaisseur de Coverlay µm 25
Matériel de renfort Polyimide
Épaisseur de renfort 0.2mm

Type d'encre de Silkscreen IJR-4000 MW300
Fournisseur de Silkscreen TAIYO
Couleur de Silkscreen Blanc
Nombre de Silkscreen 1

Essai d'épluchage de Coverlay Pas peelable
Adhérence de légende 3M 90℃ aucun épluchage après mn 3 chronomètre l'essai

Finition extérieure Or d'immersion
Épaisseur de nickel/d'or Au : 0.03µm (mn) ; Ni 2-4µm
RoHS a exigé Oui
Famability 94-V0

Essai de choc thermique Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique

Passage, 300±5℃, 10 secondes, 3 cycles.

Aucun décollement, aucun boursouflage.
Fonction Essai électrique de passage de 100%
Exécution Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C
