Carte PCB flexible | Carte PCB de câble commandée par impédance | Carte PCB de câble de Polyimide

Nombre De Pièces:	1
Prix:	USD70~80
Emballage Standard:	vide
Période De Livraison:	7-8 jours ouvrables
Méthode De Paiement:	T / T, Paypal
Capacité D'approvisionnement:	45000 morceaux par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng Enterprise Limited

Certification

Numéro de modèle

BIC-0489-V4.89

Matériel de conseil:

Substrat 0.076mm de Polyimide

Épaisseur de conseil:

0.2mm +/--10%

Épaisseur extérieure de Cu:

35 um (1oz)

Finition extérieure:

or d'immersion

Couleur de Coverlay:

Jaune

Couleur de Silkscreen:

N / A

Fonction:

Essai électrique de passage de 100%

Quantité de commande min:

Prix:

USD70~80

Détails d'emballage:

Délai de livraison:

7-8 jours ouvrables

Conditions de paiement:

T / T, Paypal

Capacité d'approvisionnement:

45000 morceaux par mois

Description du produit

Profil de produit

1,1 description générale

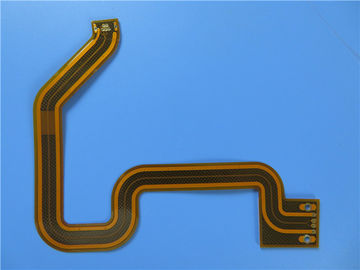

C'est un type de carte PCB flexible établi sur le polyimide substrat de 76 microns avec 90 ohms

impédance commandée sur la voie et l'espace de 0.15mm/0.3mm pour l'application de

Bande large sans fil. C'est les 0,20 millimètres standard épais avec le masque jaune de soudure (coverlay)

sur les deux côtés et immersion l'or sont sur des protections. FR-4 comme renfort est sur la tête et

queue. La matière première est employée de Shengyi, conseil entier fournissant 1 vers le haut du câble par

panneau. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chacun

25 morceaux sont emballés pour l'expédition.

1,2 caractéristiques et avantages

A. excellente flexibilité ;

B. réduction du volume ;

C. réduction de poids ;

D. cohérence d'assemblée ;

E. fiabilité accrue ;

F. les capacités puissantes de carte PCB soutiennent votre recherche et développement,

ventes et vente ;

G. Delivery à l'heure avec le taux de la sur-temps-livraison plus haut que de 98% ;

H. Team avec la passion, la discipline, la responsabilité et l'honnêteté ;

I. Aucune quantité d'ordre minimum. 1 morceau est disponible ;

1,3 application

Câble plat flexible, panneau mou industriel de contrôleur de température de contrôle, médical

contrôleur d'équipement, panneau de câble de navigation de GPS d'automobile, câble de clavier numérique de comprimé

panneau, contre-jour d'affichage

1,4 fiche technique de paramètre et

Taille de carte PCB :	116 x 108mm = 1 PCS
Nombre de couches	2 couches
Type de conseil	Carte PCB de Flexbile
Épaisseur de conseil	0.2mm +/--10%
Empilement	FR-4 SUPÉRIEUR Steffener 0.8mm
	Pi 0.025mm coverlay
	Finition de cuivre du principal 0.035mm
	Substrat 0.076mm de Polyimide
	Finition de cuivre du principal 0.035mm
	Pi 0.025mm coverlay
Fournisseur de matériel de conseil	Shengyi
Valeur de Tg de matériel de conseil	60℃

Épaisseur de Cu de PTH	20 um
Thicknes intérieurs de Cu d'Iayer	NON-DÉTERMINÉ
Épaisseur extérieure de Cu	35 um (1oz)

Couleur de Coverlay	Jaune
Nombre de Coverlay	2
Épaisseur de Coverlay	25 um
Renfort	FR-4 0.8mm

Type d'encre de Silkscreen	NON-DÉTERMINÉ
Fournisseur de Silkscreen	NON-DÉTERMINÉ
Couleur de Silkscreen	NON-DÉTERMINÉ
Nombre de Silkscreen	NON-DÉTERMINÉ

Minimum par l'intermédiaire de (millimètre)	0,3
Trace minimum (mil)	5,90
Gap minimum (mil)	11,8

Finition extérieure	Or d'immersion
RoHS a exigé	Oui
Famability	94-V0

Essai de choc thermique	Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique	Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage.
Fonction	Essai électrique de passage de 100%
Exécution	Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C
Type d'illustration à fournir	envoyez le dossier, le Gerber RS-274-X, PCBDOC etc.
Aire de service	Dans le monde entier, globalement.

La variété de PCBs flexible

Carte PCB flexible | Carte PCB de câble commandée par impédance | Carte PCB de câble de Polyimide 0

Imprimante à jet d'encre de légende

Carte PCB flexible | Carte PCB de câble commandée par impédance | Carte PCB de câble de Polyimide 1
