Double accès PCBs flexible Polyimide PCBs d'or d'immersion de fabrication de panneau de carte PCB de 2 couches
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom

Double accès PCBs flexible Polyimide PCBs d'or d'immersion de fabrication de panneau de carte PCB de 2 couches

Nombre De Pièces: 1
Prix: USD40~50
Emballage Standard: vide
Période De Livraison: 5-6 jours ouvrables
Méthode De Paiement: T / T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0396-V3.96
Matériel de conseil:
Polyimide 25µm ITEQ 60℃
Épaisseur de conseil:
0.15mm
Épaisseur extérieure de Cu:
µm 35
Finition extérieure:
or d'immersion
Couleur de Coverlay:
Jaune
Couleur de Silkscreen:
blanc
Fonction:
Essai électrique de passage de 100%
Quantité de commande min:
1
Prix:
USD40~50
Détails d'emballage:
vide
Délai de livraison:
5-6 jours ouvrables
Conditions de paiement:
T / T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

Profil de produit





1,1 description générale



C'est un type de circuit imprimé flexible pour la demande des généralistes dépistant pour des voitures. Il est

des 2 couches FPCat 0.15mm profondément. Le stratifié bas est d'ITEQ, il a fabriqué par IPC

6012 classe 2 utilisant des données de suppliedGerber.





1,2 caractéristiques et avantages



A. excellente flexibilité
B. réduction du volume
C. réduction de poids
D. cohérence d'assemblée
E. fiabilité accrue
F. contrôlabilité de conception électrique de paramètre
G. L'extrémité peut être entière soudée
H. option de matériel
I. coût bas
J. Continuity du traitement
Service de K. On-time
L. Delivery à l'heure : >98%





1,3 application



Contre-jour d'affichage, panneau de câble de capteur d'automobile, interphone industriel de contrôle





1,4 fiche technique de paramètre et

Taille de carte PCB flexible 25,77 x 88.47mm
Nombre de couches 2
Type de conseil Carte PCB flexible
Épaisseur de conseil 0.15mm
Matériel de conseil Polyimide 25µm
Fournisseur de matériel de conseil ITEQ
Valeur de Tg de matériel de conseil 60℃

Épaisseur de Cu de PTH µm ≥20
Thicknes intérieurs de Cu d'Iayer NON-DÉTERMINÉ
Épaisseur extérieure de Cu µm 35

Couleur de Coverlay Jaune
Nombre de Coverlay 2
Épaisseur de Coverlay µm 25
Matériel de renfort non
Épaisseur de renfort NON-DÉTERMINÉ

Type d'encre de Silkscreen IJR-4000 MW300
Fournisseur de Silkscreen TAIYO
Couleur de Silkscreen Blanc
Nombre de Silkscreen 1

Essai d'épluchage de Coverlay Pas peelable
Adhérence de légende 3M 90℃ aucun épluchage après mn essai de 3 fois

Finition extérieure Or d'immersion
Épaisseur de nickel/d'or Au : 0.03µm (mn) ; Ni 2-4µm
RoHS a exigé Oui
Famability 94-V0

Essai de choc thermique Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique

Passage, 300±5℃, 10 secondes, 3 cycles.

Aucun décollement, aucun boursouflage.
Fonction Essai électrique de passage de 100%
Exécution Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C

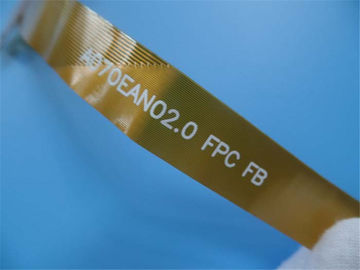

La variété de PCBs flexible

Double accès PCBs flexible Polyimide PCBs d'or d'immersion de fabrication de panneau de carte PCB de 2 couches 0



Disposition avant le masque de soudure

Double accès PCBs flexible Polyimide PCBs d'or d'immersion de fabrication de panneau de carte PCB de 2 couches 1
