Cartes à circuits imprimés flexibles à double accès Conception de cartes à circuits imprimés en polyimide Assemblage de cartes à circuit imprimé
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom

Cartes à circuits imprimés flexibles à double accès Conception de cartes à circuits imprimés en polyimide Assemblage de cartes à circuit imprimé

Nombre De Pièces: 1
Prix: USD40~50
Emballage Standard: vide
Période De Livraison: 6-7 jours ouvrables
Méthode De Paiement: T / T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0399-V3.99
Matériel de conseil:
Polyimide 25µm
Épaisseur de conseil:
0.20mm
Épaisseur extérieure de Cu:
µm 35
Finition extérieure:
or d'immersion
Couleur de Coverlay:
Jaune
Couleur de Silkscreen:
blanc
Fonction:
Essai électrique de passage de 100%
Quantité de commande min:
1
Prix:
USD40~50
Détails d'emballage:
vide
Délai de livraison:
6-7 jours ouvrables
Conditions de paiement:
T / T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

Profil de produit



1,1 description générale

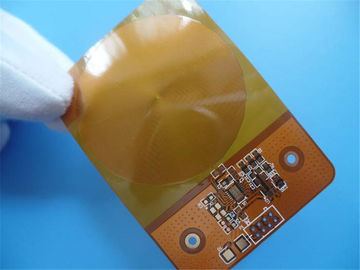

C'est un type de circuit imprimé flexible pour l'application du capteur de RFID. C'est des 2 couches

FPC à 0.0mm épais. Le stratifié bas est d'ITEQ, il a fabriqué par classe d'IPC 6012

2 utilisant des données fournies de Gerber.



1,2 caractéristiques et avantages



A. excellente flexibilité
B. réduction du volume
C. réduction de poids
D. cohérence d'assemblée
E. fiabilité accrue
F. contrôlabilité de conception électrique de paramètre
G. L'extrémité peut être entière soudée
H. option de matériel
I. coût bas
J. Continuity du traitement
K. petite quantité, prototypes et production.
L. la livraison à l'heure. Nous gardons le taux de la sur-temps-livraison plus haut que de 98%.



1,3 application



Tableau de bord, panneau de câble d'antenne de téléphone portable, panneau de câble de clavier numérique de Tablette



1,4 fiche technique de paramètre et

Taille de carte PCB flexible 41,61 x 60.17mm
Nombre de couches 2
Type de conseil
Carte PCB flexible
Épaisseur de conseil 0.20mm
Matériel de conseil Polyimide 25µm
Fournisseur de matériel de conseil ITEQ
Valeur de Tg de matériel de conseil 60℃

Épaisseur de Cu de PTH µm ≥20
Thicknes intérieurs de Cu d'Iayer NON-DÉTERMINÉ
Épaisseur extérieure de Cu µm 35

Couleur de Coverlay Jaune
Nombre de Coverlay 2
Épaisseur de Coverlay µm 25
Matériel de renfort non
Épaisseur de renfort NON-DÉTERMINÉ

Type d'encre de Silkscreen IJR-4000 MW300
Fournisseur de Silkscreen TAIYO
Couleur de Silkscreen Blanc
Nombre de Silkscreen 1

Essai d'épluchage de Coverlay Pas peelable
Adhérence de légende 3M 90℃ aucun épluchage après mn 3 chronomètre l'essai

Finition extérieure Or d'immersion
Épaisseur de nickel/d'or Au : 0.03µm (mn) ; Ni 2-4µm
RoHS a exigé Oui
Famability 94-V0

Essai de choc thermique Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique

Passage, 300±5℃, 10 secondes, 3 cycles.

Aucun décollement, aucun boursouflage.
Fonction Essai électrique de passage de 100%
Exécution Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C



Cartes à circuits imprimés flexibles à double accès Conception de cartes à circuits imprimés en polyimide Assemblage de cartes à circuit imprimé 0

Imprimante à jet d'encre de légende

Cartes à circuits imprimés flexibles à double accès Conception de cartes à circuits imprimés en polyimide Assemblage de cartes à circuit imprimé 1
