La conception flexible à simple face 3M de PCBs de Polyimide de PCBs FPC de membrane de clavier numérique attachent du ruban adhésif à l'adhésif

Nombre De Pièces: 1
Prix: USD40~50
Emballage Standard: vide
Période De Livraison: 5-6 jours ouvrables
Méthode De Paiement: T / T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0403-V4.03
Matériel de conseil:
Polyimide 25µm ITEQ 60℃
Épaisseur de conseil:
0.10mm
Épaisseur extérieure de Cu:
µm 35
Finition extérieure:
or d'immersion
Couleur de Coverlay:
Jaune
Couleur de Silkscreen:
blanc
Fonction:
Essai électrique de passage de 100%
Quantité de commande min:
1
Prix:
USD40~50
Détails d'emballage:
vide
Délai de livraison:
5-6 jours ouvrables
Conditions de paiement:
T / T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

Profil de produit



1,1 description générale

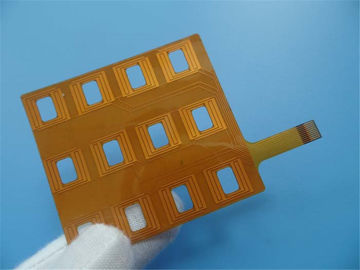

C'est un type de circuit imprimé flexible pour l'application de la membrane de clavier numérique. Il est

un FPC à une seule couche à 0.1mm épais. Le stratifié bas est d'ITEQ, il a fabriqué

par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Le stiffner de Polyimide est allumé appliqué

la tête de insertion.



1,2 caractéristiques et avantages



A. excellente flexibilité
B. réduction du volume
C. réduction de poids
D. cohérence d'assemblée
E. fiabilité accrue
F. contrôlabilité de conception électrique de paramètre
G. L'extrémité peut être entière soudée
H. option de matériel
I. coût bas
J. Continuity du traitement
Méthode d'expédition de K. Diversified
Taux de plainte de L. Customer : <1>
1,3 application



Récepteur téléphonique/écouteur FPC, panneau mou de l'affichage à cristaux liquides TV, panneau mou d'appareil photo numérique,

Panneau mou de module de tablette



1,4 fiche technique de paramètre et

Taille de carte PCB flexible 67,23 x 50.56mm
Nombre de couches 1
Type de conseil Carte PCB flexible
Épaisseur de conseil 0.10mm
Matériel de conseil Polyimide 25µm
Fournisseur de matériel de conseil ITEQ
Valeur de Tg de matériel de conseil 60℃

Épaisseur de Cu de PTH µm ≥20
Thicknes intérieurs de Cu d'Iayer NON-DÉTERMINÉ
Épaisseur extérieure de Cu µm 35

Couleur de Coverlay Jaune
Nombre de Coverlay 2
Épaisseur de Coverlay µm 25
Matériel de renfort Le stiffner/3M de Polyimide attachent du ruban adhésif
Épaisseur de renfort 0.2mm

Type d'encre de Silkscreen IJR-4000 MW300
Fournisseur de Silkscreen TAIYO
Couleur de Silkscreen Blanc
Nombre de Silkscreen 1

Essai d'épluchage de Coverlay Pas peelable
Adhérence de légende 3M 90℃ aucun épluchage après mn 3 chronomètre l'essai

Finition extérieure Or d'immersion
Épaisseur de nickel/d'or Au : 0.03µm (mn) ; Ni 2-4µm
RoHS a exigé Oui
Famability 94-V0

Essai de choc thermique Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique

Passage, 300±5℃, 10 secondes, 3 cycles.

Aucun décollement, aucun boursouflage.
Fonction Essai électrique de passage de 100%
Exécution Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C



La variété de PCBs flexible

La conception flexible à simple face 3M de PCBs de Polyimide de PCBs FPC de membrane de clavier numérique attachent du ruban adhésif à l'adhésif 0

AOI

La conception flexible à simple face 3M de PCBs de Polyimide de PCBs FPC de membrane de clavier numérique attachent du ruban adhésif à l'adhésif 1
