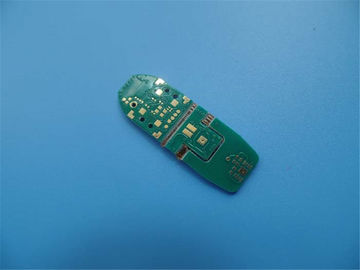

Polyimide épais flexible multicouche PCBs de l'or 1.0mm d'immersion de PCBs du Rigide-câble 94V0

Nombre De Pièces: 1
Prix: USD40~50 Per Piece
Emballage Standard: vide
Période De Livraison: 8-9 JOUR OUVRABLE
Méthode De Paiement: T / T, Paypal
Capacité D'approvisionnement: pièce 50000 par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0416-V4.16
Nombre de couches:
4
Matériel de conseil:
1.0mm FR-4/Polyimide 25µm
Épaisseur de conseil:
1,0 mm
Épaisseur extérieure/intérieure de Cu de couche:
35 µm/35 µm
Finition extérieure:
or d'immersion
Couleur de Coverlay:
Masque jaune coverlay/de vert soudure
Couleur de Silkscreen:
blanc
Fonction:
Essai électrique de passage de 100%
Quantité de commande min:
1
Prix:
USD40~50 Per Piece
Détails d'emballage:
vide
Délai de livraison:
8-9 JOUR OUVRABLE
Conditions de paiement:
T / T, Paypal
Capacité d'approvisionnement:
pièce 50000 par mois
Description du produit

Profil de produit





1,1 description générale


C'est un type de carte PCB rigide de câble pour l'application d'USB micro. C'est des 4 couches

panneau de rigide-câble à 1.0mm épais. Le stratifié bas est d'ITEQ, il a fabriqué

par classe 2 d'IPC 6012 utilisant des données fournies de Gerber.




1,2 caractéristiques et avantages



A. excellente flexibilité
B. réduction du volume
C. réduction de poids
D. cohérence d'assemblée
E. fiabilité accrue
F. contrôlabilité de conception électrique de paramètre
G. L'extrémité peut être entière soudée
H. option de matériel
I. coût bas
J. Continuity du traitement
K. Aucun échantillon de quantité et de coût bas d'ordre minimum.
L. la livraison à l'heure. Nous gardons le taux de la sur-temps-livraison plus haut que de 98%.





1,3 application



Entrez en contact avec la ceinture de l'imprimante à jet d'encre, de l'instrument de examen et de cartographie industriel,

Panneau mou de caméra de tablette,





1,4 fiche technique de paramètre et

Taille de carte PCB flexible 20,61 x 50.17mm
Nombre de couches 4
Type de conseil Carte PCB rigide de câble
Épaisseur de conseil 1.0mm
Matériel de conseil 1.0mm FR-4/Polyimide 25µm
Fournisseur de matériel de conseil ITEQ
Valeur de Tg de matériel de conseil 60℃

Épaisseur de Cu de PTH µm ≥20
Thicknes intérieurs de Cu d'Iayer µm 35
Épaisseur extérieure de Cu µm 35

Couleur de Coverlay Masque jaune coverlay/de vert soudure
Nombre de Coverlay 2
Épaisseur de Coverlay µm 25
Matériel de renfort non
Épaisseur de renfort NON-DÉTERMINÉ

Type d'encre de Silkscreen IJR-4000 MW300
Fournisseur de Silkscreen TAIYO
Couleur de Silkscreen Blanc
Nombre de Silkscreen 1

Essai d'épluchage de Coverlay Pas peelable
Adhérence de légende 3M 90℃ aucun épluchage après mn 3 chronomètre l'essai

Finition extérieure Or d'immersion
Épaisseur de nickel/d'or Au : 0.03µm (mn) ; Ni 2-4µm
RoHS a exigé Oui
Famability 94-V0

Essai de choc thermique Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage.
Fonction Essai électrique de passage de 100%
Exécution Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C
