Fabricant flexible de PCBs de Polyimide de PCBs FPC d'accès de double d'or d'immersion avec le silkscreen blanc
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom

Fabricant flexible de PCBs de Polyimide de PCBs FPC d'accès de double d'or d'immersion avec le silkscreen blanc

Nombre De Pièces: 1
Prix: USD20~30
Emballage Standard: vide
Période De Livraison: 4-5 jours ouvrables
Méthode De Paiement: T / T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0420-V4.20
Nombre de couches:
2
Matériel de conseil:
ANIMAL FAMILIER 25µm, ITEQ
Conseil profondément:
0.20mm
Épaisseur extérieure de Cu:
µm 35
Finition extérieure:
or d'immersion
Couleur de masque de soudure:
Black
Couleur de Silkscreen:
blanc
test:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD20~30
Détails d'emballage:
vide
Délai de livraison:
4-5 jours ouvrables
Conditions de paiement:
T / T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

Profil de produit





1,1 description générale

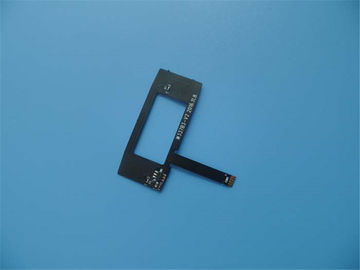

C'est un type de circuit imprimé flexible pour l'application de l'antenne de clavier numérique. Il est

des 2 couches FPC à 0.2mm épais. Le stratifié bas est d'ITEQ, il a fabriqué par

Classe 2 d'IPC 6012 utilisant des données fournies de Gerber.




1,2 caractéristiques et avantages



A. excellente flexibilité
B. réduction du volume
C. réduction de poids
D. cohérence d'assemblée
E. fiabilité accrue
F. contrôlabilité de conception électrique de paramètre
G. L'extrémité peut être entière soudée
H. option de matériel
I. coût bas
J. Continuity du traitement
K. Quick et livraison de période active
L. Delivery à l'heure : >98%





1,3 application


Bande de lumière molle de l'usage universel LED, panneau de câble de module de téléphone portable, industriel

commandez l'interphone





1,4 fiche technique de paramètre et

Taille de carte PCB flexible 35,72 x 41.41mm
Nombre de couches 2
Type de conseil
Carte PCB flexible
Épaisseur de conseil 0.20mm
Matériel de conseil ANIMAL FAMILIER 25µm
Fournisseur de matériel de conseil ITEQ
Valeur de Tg de matériel de conseil 60℃

Épaisseur de Cu de PTH µm ≥20
Thicknes intérieurs de Cu d'Iayer NON-DÉTERMINÉ
Épaisseur extérieure de Cu µm 35

Couleur de Coverlay Noir
Nombre de Coverlay 2
Épaisseur de Coverlay µm 25
Matériel de renfort NON
Épaisseur de renfort NON-DÉTERMINÉ

Type d'encre de Silkscreen IJR-4000 MW300
Fournisseur de Silkscreen TAIYO
Couleur de Silkscreen Blanc
Nombre de Silkscreen 1

Essai d'épluchage de Coverlay Pas peelable
Adhérence de légende 3M 90℃ aucun épluchage après mn 3 chronomètre l'essai

Finition extérieure Or d'immersion
Épaisseur de nickel/d'or Au : 0.03µm (mn) ; Ni 2-4µm
RoHS a exigé Oui
Famability 94-V0

Essai de choc thermique Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage.
Fonction Essai électrique de passage de 100%
Exécution Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C
