Fournisseur flexible à simple face de PCBs PCBs FPC de Polyimide avec le matériel jaune d'acier inoxydable
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom

Fournisseur flexible à simple face de PCBs PCBs FPC de Polyimide avec le matériel jaune d'acier inoxydable

Nombre De Pièces: 1
Prix: USD20~30
Emballage Standard: vide
Période De Livraison: 7-8 jours ouvrables
Méthode De Paiement: T / T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0421-V4.21
Nombre de couches:
1
Matériel de conseil:
Polyimide 25µm, ITEQ
Conseil profondément:
0.20mm
Épaisseur extérieure de Cu:
µm 35
Finition extérieure:
or d'immersion
Couleur de Coverlay:
Jaune et jaune
Couleur de Silkscreen:
blanc
test:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD20~30
Détails d'emballage:
vide
Délai de livraison:
7-8 jours ouvrables
Conditions de paiement:
T / T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

Profil de produit





1,1 description générale

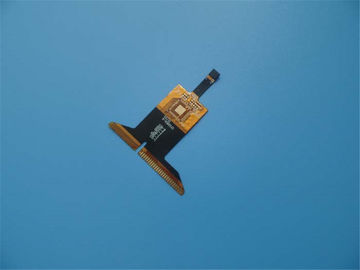

C'est un type de circuit imprimé flexible avec le stiffner d'acier inoxydable du côté supérieur.

Il est pour l'application du générateur de fréquence. C'est un FPC à une seule couche à 0.12mm

profondément. Le stratifié bas est d'ITEQ, il a fabriqué par classe 2 d'IPC 6012 employant

données fournies de Gerber.




1,2 caractéristiques et avantages



A. excellente flexibilité
B. réduction du volume
C. réduction de poids
D. cohérence d'assemblée
E. fiabilité accrue
F. contrôlabilité de conception électrique de paramètre
G. L'extrémité peut être entière soudée
H. option de matériel
I. coût bas
J. Continuity du traitement
Service à la clientèle de K. Great
Taux de plainte de L. Customer : <1>





1,3 application


Tête FPC, panneau mou de batterie de tablette, navigation de laser de GPS d'automobile

panneau de câble




1,4 fiche technique de paramètre et

Taille de carte PCB flexible 37,26 x 23.11mm
Nombre de couches 1
Type de conseil
Carte PCB flexible
Épaisseur de conseil 0.20mm
Matériel de conseil Polyimide 25µm
Fournisseur de matériel de conseil ITEQ
Valeur de Tg de matériel de conseil 60℃

Épaisseur de Cu de PTH NON-DÉTERMINÉ
Thicknes intérieurs de Cu d'Iayer NON-DÉTERMINÉ
Épaisseur extérieure de Cu µm 35

Couleur de Coverlay Jaune et jaune
Nombre de Coverlay 2
Épaisseur de Coverlay µm 25
Matériel de renfort Acier inoxydable
Épaisseur de renfort 0.3mm

Type d'encre de Silkscreen IJR-4000 MW300
Fournisseur de Silkscreen TAIYO
Couleur de Silkscreen Blanc
Nombre de Silkscreen 1

Essai d'épluchage de Coverlay Pas peelable
Adhérence de légende 3M 90℃ aucun épluchage après mn essai de 3 fois

Finition extérieure Or d'immersion
Épaisseur de nickel/d'or Au : 0.03µm (mn) ; Ni 2-4µm
RoHS a exigé Oui
Famability 94-V0

Essai de choc thermique Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage.
Fonction Essai électrique de passage de 100%
Exécution Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C
