Carte PCB de rf établie sur 60mil RO4350B avec de l'or d'immersion des deux côtés
  • Nom
  • Nom

Carte PCB de rf établie sur 60mil RO4350B avec de l'or d'immersion des deux côtés

Nombre De Pièces: 1
Prix: USD2.99-8.99 Per Piece
Emballage Standard: vide
Période De Livraison: 5-6 jours ouvrables
Méthode De Paiement: T / T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0077-V7.7
En verre époxy:
RO4350B Tg280℃, er<3.48, Rogers Corp.
Taille finale de carte PCB:
1,6 millimètres ±0.1mm
Aluminium final externe ::
1.5oz
Finition extérieure:
Or d'immersion (31%)
Couleur de masque de soudure ::
NON-DÉTERMINÉ
Couleur de légende composante:
noir
Nombre de couches:
2
Essai:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD2.99-8.99 Per Piece
Détails d'emballage:
vide
Délai de livraison:
5-6 jours ouvrables
Conditions de paiement:
T / T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

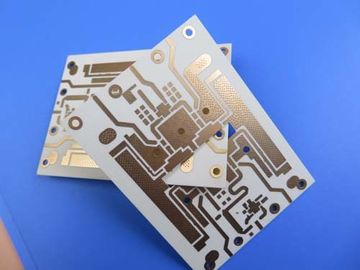

Carte PCB de rf établie sur 60mil RO4350B avec de l'or d'immersion des deux côtés
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)


Description générale
C'est un type de double carte PCB dégrossie de haute fréquence établie sur le substrat de RO4350B avec Tg 280°C pour l'application de l'antenne de TV. C'est de 1,60 millimètres d'épaisseur sans masque de soudure ; Le silkscreen noir est directement sur le substrat et l'or d'immersion est sur des protections pour la soudure. La matière première est employée de Rogers Corp. , conseil entier fournissant 1. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 conseils sont emballés pour l'expédition.

Caractéristiques et avantages
Bas coefficient thermique de constante diélectrique ;
Basse expansion d'axe des z ;
Bas coefficient d'expansion de dans-avion ;
capacité de mois de 30000 mètres carrés ;
8000 types de carte PCB par mois ;
Vérification rapide de CADCAM et citation libre de carte PCB ;
Prix concurrentiel ;
Service de période active ;
Plus de 15 ans d'expérience ;


Application
Multiplexeur, détecteurs radar, commutateurs de rf, amplificateur monté par tour

Fiche technique de paramètre et
TAILLE DE CARTE PCB 100 x 100mm=1PCS
TYPE DE CONSEIL Le double a dégrossi carte PCB
Nombre de couches 2 couches
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate
RO4350B 1.524mm
cuivre ------- 35um (1oz) + couche de BOT de plat
TECHNOLOGIE
Trace et espace minimum : mil 20 mils/20
Trous minimum/maximum : 0.5mm
Nombre de différents trous : 1
Nombre de forages : 1
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : 0
Contrôle d'impédance : non
Nombre de doigt d'or : 0
MATÉRIEL DE CONSEIL
En verre époxy : RO4350B Tg280℃, heu<3>
Aluminium final externe : 1,5 onces
Aluminium final interne : NON-DÉTERMINÉ
Taille finale de carte PCB : 1,6 millimètres ±10%
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion (31%)
Soudez le masque pour s'appliquer à : NON
Couleur de masque de soudure : NON-DÉTERMINÉ
Type de masque de soudure : NON-DÉTERMINÉ
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante Côté supérieur
Couleur de légende composante Noir
Fabricant Name ou logo : Marqué sur le conseil dans un SECTEUR LIBRE de conducteur et de légende
PAR L'INTERMÉDIAIRE DE NON-DÉTERMINÉ
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.


Au sujet de nous
Basé en Chine, la carte PCB de Bicheng adhère à la philosophie d'aider les sociétés petites et moyennes pour réduire leur coût et le temps a passé sur la carte PCB. Nous fournissons un grand choix de produits de carte PCB pour satisfaire les exigences.

Nos capacités 2019 de cartes d'entraînement
Vias aveugles, vias enterrés
Carte PCB de câble
Panneaux de cuivre lourds 12oz
Haut Tg, matériel élevé de CTI
FR-4 hybride et matériel à haute fréquence
L'impédance a commandé la carte PCB
Classe 2, classe 3 d'IPC d'IPC
Carte PCB sans plomb (RoHS conforme)
PCBs multicouche aux conseils de couches de l'en cuivre 32+
Carte PCB de noyau en métal (MCPCB)
Matériaux de carte PCB – FR-4, Polyimide, Rogers et plus
Fabricant conforme de carte PCB de RoHS
Carte PCB rigide de câble
Carte PCB de rf/carte PCB à haute fréquence
À travers-trou, BGA, doigt d'or, dôme de bord
Par l'intermédiaire-dans-protection, vias remplis
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL a certifié

Nos services
Foyer sur des prototypes, petits groupes, production de masse
Le revirement rapide, double a dégrossi carte PCB 24 heures de disponible.
Service porte-à-porte d'expédition

Nos clients sont localisés dans le monde entier.
L'Australie : Perth, Melbourne, Nouvelle-Galles du Sud, Australie du sud, Australie occidentale
L'Autriche : Bei Wien, Graz de Breitenfurt
Le Bangladesh : Purana Paltan
La Belgique : Deinze, Hasselt
La Bulgarie : Plovdiv
Le Brésil : Caxias font Sul
Le Canada : Le Québec, Ontario, Vancouver
Tchèque : Pardubice, Horní Pocernice
La France : La Garenne Cedex, Montchenu de Villeneuve
L'Allemagne : Stuttgart, Garbsen, Hambourg, Altenburg, Velbert Kleinmachnow, Potsdam
La Hongrie : Budapest
L'Inde : Tamilnadu
L'Irlande : Liège
L'Israël : Ville de Nettanya, aéroport de Ben-Gurion, Tel Aviv, Yahud, acre,
L'Italie : Peschiera Borromeo, Vérone, Mezzocorona, Pietrasanta Lucques, Torino
Le Kowéit : Safat
Malte : Mosta
La Malaisie : Selangor
Le Mexique : Leon Guanajuato
Le Portugal : Guimaraes
La Corée du Sud : Gyeonggi-FAITES
La Serbie : Kragujevac
La Suède : Goteborg, Siljansns,
La Thaïlande : Bangkok, Chonburi
La Turquie : Ankara, Istanbul, Kocaeli
Les Pays-Bas : Diemen
LE R-U : Bristol, Surrey
L'Ukraine : Kiev
LES Etats-Unis : Le Connecticut, Alaska, New York City, Miami, New Jersey, le Texas, le Colorado, Largo, la Californie, Candler
Le Vietnam : Ho Chi Minh Ville
La Zambie : Kitwe


Carte PCB de rf établie sur 60mil RO4350B avec de l'or d'immersion des deux côtés 0
