Carte PCB d'antenne établie sur 10mil RO4350B avec de l'or d'immersion des deux côtés
  • Nom
  • Nom

Carte PCB d'antenne établie sur 10mil RO4350B avec de l'or d'immersion des deux côtés

Nombre De Pièces: 1
Prix: USD2.99-8.99 Per Piece
Emballage Standard: vide
Période De Livraison: 5-6 jours ouvrables
Méthode De Paiement: T / T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0087-V8.7
En verre époxy:
RO4350B Tg280℃, er<3.48, Rogers Corp.
Taille finale de carte PCB:
0,3 millimètres ±0.1mm
Aluminium final externe ::
1.5oz
Finition extérieure:
Or d'immersion
Couleur de masque de soudure ::
vert
Couleur de légende composante:
blanc
Nombre de couches:
2
Essai:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD2.99-8.99 Per Piece
Détails d'emballage:
vide
Délai de livraison:
5-6 jours ouvrables
Conditions de paiement:
T / T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

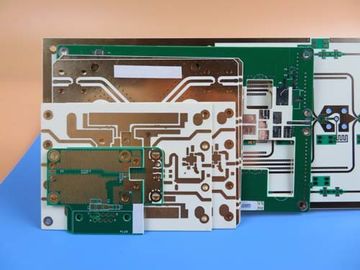

Carte PCB d'antenne établie sur 10mil RO4350B avec de l'or d'immersion des deux côtés
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)


Description générale
C'est un type de carte PCB à haute fréquence établi sur le substrat de 10mil (0.254mm) RO4350B avec Tg 280°C pour l'application de l'antenne de rf. C'est le double panneau dégrossi à 0,30 millimètres d'épaisseur, silkscreen blanc au-dessus de masque vert de soudure du côté inférieur et l'or d'immersion est sur la protection pour la soudure. La matière première est de Rogers Corp, conseil entier fournissant 1 PCBs par panneau. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 50 panneaux sont emballés pour l'expédition.

Caractéristiques et avantages
Aucune corrosion dans les acides, l'alcali et l'aqua regia ;
Tg > ℃ 280 ;
Fréquence électrique stable de verus de propriétés ;
Haut solderability, pas soumettre à une contrainte des cartes et moins de contamination de la surface de carte PCB ;
Le processus de SMT est résistant à la soudure de ré-écoulement, résistante pour retoucher ;
La livraison rapide et de période active ;
atelier de 16000 mètres carrés ;
Personnes expérimentées de ventes et services à la clientèle qualifiés ;
Aucun échantillon de quantité et de coût bas d'ordre minimum ;
Foyer sur le bas à la production de masse moyenne ;



Application
Multiplexeur, vitesse de transmission vidéo, bloc à faible bruit, amplificateur d'entrée-sortie



Fiche technique de paramètre et
TAILLE DE CARTE PCB 31 x 15mm=1PCS
TYPE DE CONSEIL Le double a dégrossi carte PCB
Nombre de couches 2 couches
Composants extérieurs de bâti OUI
Par des composants de trou OUI
EMPILEMENT DE COUCHE cuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate
RO4350B 0.254mm
cuivre ------- 35um (1oz) + couche de BOT de plat
TECHNOLOGIE
Trace et espace minimum : 4 mils/24 mils
Trous minimum/maximum : Non-déterminé
Nombre de différents trous : Non-déterminé
Nombre de forages : Non-déterminé
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : 0
Contrôle d'impédance : non
Nombre de doigt d'or : 0
MATÉRIEL DE CONSEIL
En verre époxy : RO4350B Tg280℃, heu<3>
Aluminium final externe : 1,5 onces
Aluminium final interne : NON-DÉTERMINÉ
Taille finale de carte PCB : 0,3 millimètres ±0.1mm
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion
Soudez le masque pour s'appliquer à : Inférieur, minimum 12micron
Couleur de masque de soudure : Vert, PSR-2000GT600D, Taiyo Supplied.
Type de masque de soudure : LPSM
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante Inférieur
Couleur de légende composante Blanc, IJR-4000 MW300, marque de Taiyo
Fabricant Name ou logo : Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE NON-DÉTERMINÉ
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.



Pourquoi choisissez-nous ?
1) Foyer sur vos compétences de noyau : Nous avons profondément su qu'il est plein de la concurrence féroce pour nos clients sur le marché. Vous pouvez vous concentrer sur des compétences importantes telles que la recherche et développement, les ventes et le marketing basés sur notre représentation professionnelle et services qualifiés qui dépassant votre attente.

2) Technologie tranchante : elle est rationnelle pour qu'un client petit et moyen désire après le dernier équipement et l'expertise de fabrication pour son PCBs. Par les associations
avec la carte PCB de Bicheng, vous accédez pour atteindre votre attente avec nos 3 bases d'usine avec plus de 26 000 mètres carrés.

4) Sauvez le coût de production : Le coût de production est l'un des points clés de la compétitivité du produit de nos clients. La carte PCB de Bicheng avaient tâché de réduire son coût de fabrication d'équipement pour présenter, de formation de travailleur et d'amélioration de technologie pour augmenter leur rentabilité. Des clients sont satisfaits de nos économies mais sans perte de qualité.

5) Évitez la dispute : C'est une question bouleversée quand problème de qualité se disputant vous. La conception technique de Bicheng empêche le problème de se produire dans la préproduction. Vous n'obtiendrez pas le mal de tête avec des prototypes de Bicheng, des commandes et la production de masse. Notre taux de plainte de client est moins de 1% et sera satisfaisant résolu.

6) Épargnez le temps : Le marché exige les produits mettant à jour rapidement. La carte PCB de Bicheng fonctionne toujours rapide et flexible pour épargner la période de la production du prototype à la production en série,
revirement rapide ou livraisons programmées.

7) Une excellente équipe : Bicheng est associé digne de confiance avec la passion, la discipline, la responsabilité et l'honnêteté. Nous avons une équipe de personnes expérimentées de ventes et de services à la clientèle qualifiés. Ne changez pas votre fournisseur. Si le changement est doit, Bicheng est le droit pour vous.
