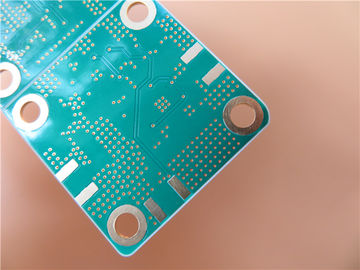

Carte PCB de l'or rf d'immersion établie sur RO4350B 30mil avec le cuivre de 2 couches
(les cartes PCB sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
C'est un type de double carte PCB de couche établie sur le substrat de 30mil RO4350B avec Tg 280°C pour l'application de l'antenne WiFi. C'est de 0,8 millimètres d'épaisseur avec le silkscreen blanc (Taiyo) sur le masque vert de soudure (Taiyo) et l'or d'immersion sur des protections. Tous les vias sont conçus avec l'ouvert-soudure-masque. La matière première est de Rogers fournissant 2 conceptions 2 vers le haut de PCBs par panneau pour épargner le coût. Elles sont fabriquées par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 50 panneaux sont emballés pour l'expédition.
Caractéristiques et avantages
Résistance de bonne haute température et de basse température. (- 192℃-260℃)
RO4350B montre une constante diélectrique stable sur une large plage de fréquence. Ceci lui fait un substrat idéal pour des applications à bande large.
Coefficient électrique stable de constante diélectrique.
L'or d'immersion a l'excellent planarity extérieur, particulièrement utile pour PCBs avec des paquets de BGA ou même CSP a monté des composants pour réduire le taux d'échec pendant l'assemblée et la soudure.
Essai à haute tension, essai de contrôle d'impédance, micro-section, essai de soudure-capacité,
Bonne instruction de fabrication (MI),
La livraison à l'heure : >98%
Taux éligible de produits de première production : >95%
Prix concurrentiel
Application
Le diviseur, Variocoupler, antenne de microruban, 3G l'antenne, les stations de relais, rf commute
Fiche technique de paramètre et
| TAILLE DE CARTE PCB |
35 x 77 conceptions mm=2 = 2PCS |
| TYPE DE CONSEIL |
Le double a dégrossi carte PCB |
| Nombre de couches |
2 couches |
| Composants extérieurs de bâti |
OUI |
| Par des composants de trou |
NON |
| EMPILEMENT DE COUCHE |
cuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate |
| RO4350B 0.762mm |
| cuivre ------- couche de BOT de 35um (1 once) +plate |
| TECHNOLOGIE |
|
| Trace et espace minimum : |
mil 6 mils/6 |
| Trous minimum/maximum : |
0,3 millimètres/5,6 millimètres |
| Nombre de différents trous : |
2 |
| Nombre de forages : |
182 |
| Nombre de fentes fraisées : |
0 |
| Nombre de coupes-circuit internes : |
0 |
| Contrôle d'impédance : |
non |
| Nombre de doigt d'or : |
0 |
| MATÉRIEL DE CONSEIL |
|
| En verre époxy : |
RO4350B Tg288℃, heu<3>
|
| Aluminium final externe : |
1 once |
| Aluminium final interne : |
1 once |
| Taille finale de carte PCB : |
0,8 millimètres ±0.08 |
| ÉLECTRODÉPOSITION ET REVÊTEMENT |
|
| Finition extérieure |
Or d'immersion (23,3%) 0.05µm plus de nickel de 3µm |
| Soudez le masque pour s'appliquer à : |
DESSUS et bas, minimum 12micron |
| Couleur de masque de soudure : |
Vert, PSR-2000GT600D, Taiyo Supplied. |
| Type de masque de soudure : |
LPSM |
| CONTOUR/CUTTING |
Cheminement, v-coupe |
| INSCRIPTION |
|
| Côté de légende composante |
DESSUS et bas. |
| Couleur de légende composante |
Blanc, IJR-4000 MW300, marque de Taiyo |
| Fabricant Name ou logo : |
Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged |
| PAR L'INTERMÉDIAIRE DE |
Plaqué par le trou (PTH), taille minimum 0.3mm. |
| ESTIMATION DE FLAMIBILITY |
Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION |
|
| Dimension d'ensemble : |
0,0059" |
| Électrodéposition de conseil : |
0,0029" |
| Tolérance de perceuse : |
0,002" |
| ESSAI |
Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR |
dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE |
Dans le monde entier, globalement. |
